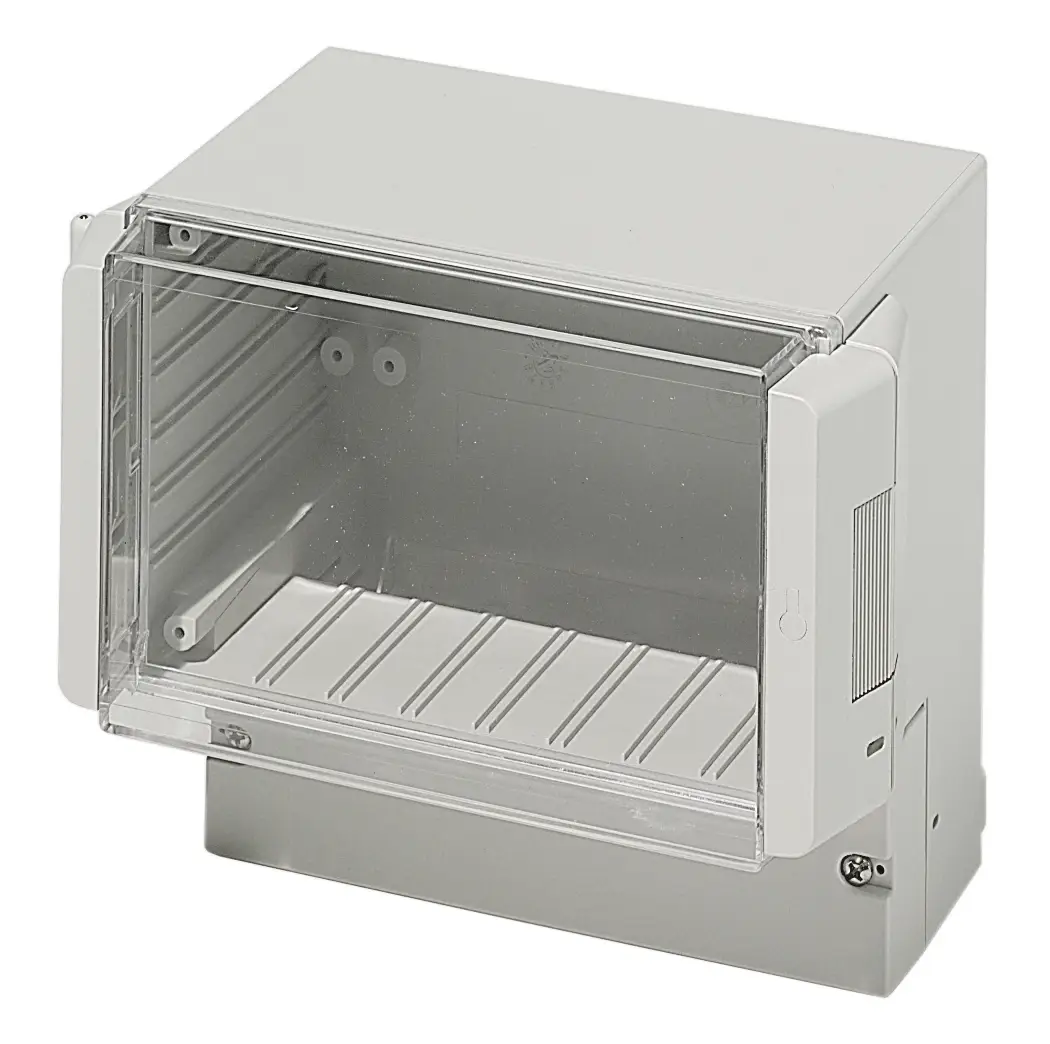

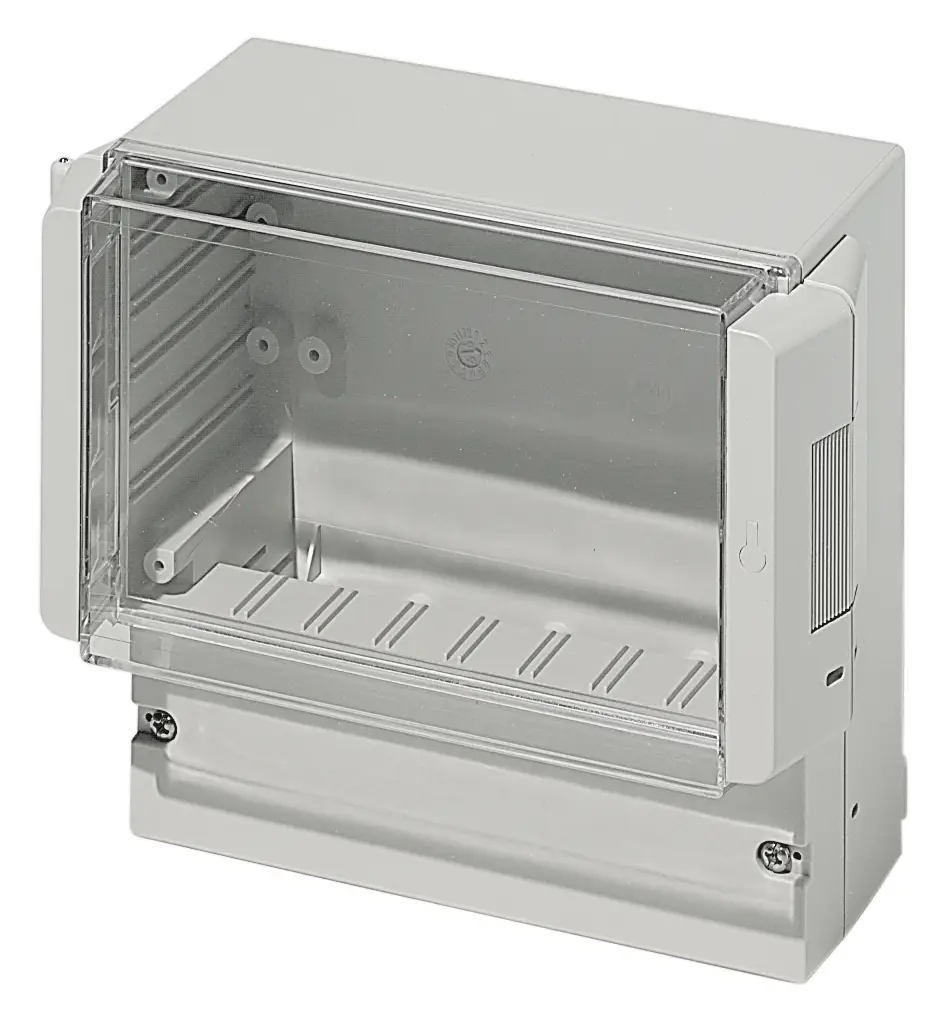

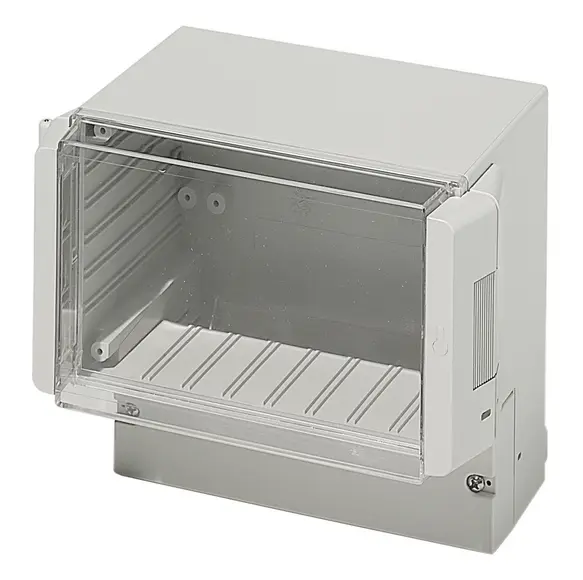

RegloCard-Plus / Combifront | Mit glasklarem Deckel scharniert und mit Rastverschluss, IP 65
Gehäuse mit Pg - Vorprägungen im Klemmenraum

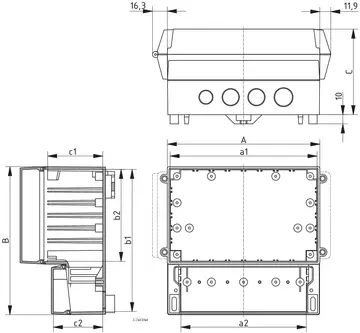

Modell | Best.-Nr. | A | B | C | a1 | a2 | b1 | b2 | c1 | c2 | IP | NEMA | Hinweis |
RCP 1300 | 41130109 | 131 | 186 | 103 | 125 | 101.5 | 179 | 125 | 70 | 53.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 1 x Pg 11, 1 x Pg 13,5 |
RCP 1300 V0 | 41130400* | 131 | 186 | 103 | 125 | 101.5 | 179 | 125 | 70 | 53.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 1 x Pg 11, 1 x Pg 13,5 |
RCP 1600 | 41160109 | 166 | 161 | 93 | 160 | 136.5 | 154 | 100 | 60 | 53.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5 |
RCP 1600 V0 | 41160400* | 166 | 161 | 93 | 160 | 136.5 | 154 | 100 | 60 | 53.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5 |
RCP 1700 | 41170109 | 166 | 161 | 121 | 160 | 136.5 | 154 | 100 | 88 | 53.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5 |
RCP 1700 V0 | 41170400* | 166 | 161 | 121 | 160 | 136.5 | 154 | 100 | 88 | 53.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5 |
RCP 2000 | 41200309 | 213 | 185 | 104.5 | 207 | 183.5 | 178 | 119 | 71.5 | 53.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 4 x Pg 11, 1 x Pg 13,5 |
RCP 2000 V0 | 41200400* | 213 | 185 | 104.5 | 207 | 183.5 | 178 | 119 | 71.5 | 53.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 4 x Pg 11, 1 x Pg 13,5 |
RCP 2500 | 41250109 | 257 | 217 | 132.5 | 251 | 227.5 | 210 | 151 | 99.5 | 63.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5 |
RCP 2500 V0 | 41250400* | 257 | 217 | 132.5 | 251 | 227.5 | 210 | 151 | 99.5 | 63.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5 |
RCP 3100 | 41310109 | 296 | 261 | 132.5 | 290 | 266.5 | 254 | 190 | 99.5 | 63.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5 |
RCP 3100 V0 | 41310400* | 296 | 261 | 132.5 | 290 | 266.5 | 254 | 190 | 99.5 | 63.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5 |
RCP 3500 | 41350109 | 296 | 281 | 158 | 290 | 266.5 | 274 | 190 | 125 | 84.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 6 x Pg 11, 1 x Pg 13,5 |
RCP 3500 V0 | 41350400* | 296 | 281 | 158 | 290 | 266.5 | 274 | 190 | 125 | 84.5 | 65 | 3 | Vorprägungen: 1 x Pg 9, 6 x Pg 11, 1 x Pg 13,5 |
RCP 4000 | 41400109 | 363.4 | 318.6 | 150 | 355 | 326.5 | 309 | 225 | 114.5 | 71 | 65 | 3 | Vorprägungen: 1 x Pg 11, 6 x Pg 13,5, 1 x Pg 16 |
RCP 4000 V0 | 41400400* | 363.4 | 318.6 | 150 | 355 | 326.5 | 309 | 225 | 114.5 | 71 | 65 | 3 | Vorprägungen: 1 x Pg 11, 6 x Pg 13,5, 1 x Pg 16 |
CSA Zertifikat für alle V0 Varianten auf Anfrage.
Gehäuse ohne Vorprägungen auf Anfrage.
Unterteil, scharnierter, glasklarer Deckel mit Rastverschluss montiert, Klemmenraumdeckel, Sperrer, Blindstopfen, Schrauben
Gehäuse mit metrischen Vorprägungen im Klemmenraum
Modell | Best.-Nr. | A | B | C | a1 | a2 | b1 | b2 | c1 | c2 | IP | NEMA | Hinweis |
RCPM 1300 | 41131109 | 131 | 186 | 103 | 125 | 101.5 | 179 | 125 | 70 | 53.5 | 65 | 3 | Vorprägungen: 1 x M 12, 1 x M 16, 1 x M 20 |
RCPM 1300 V0 | 41131400 | 131 | 186 | 103 | 125 | 101.5 | 179 | 125 | 70 | 53.5 | 65 | 3 | Vorprägungen: 1 x M 12, 1 x M 16, 1 x M 20 |
RCPM 1600 | 41161109 | 166 | 161 | 93 | 160 | 136.5 | 154 | 100 | 60 | 53.5 | 65 | 3 | Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20 |
RCPM 1600 V0 | 41161400 | 166 | 161 | 93 | 160 | 136.5 | 154 | 100 | 60 | 53.5 | 65 | 3 | Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20 |
RCPM 1700 | 41171109 | 166 | 161 | 121 | 160 | 136.5 | 154 | 100 | 88 | 53.5 | 65 | 3 | Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20 |
RCPM 1700 V0 | 41171400 | 166 | 161 | 121 | 160 | 136.5 | 154 | 100 | 88 | 53.5 | 65 | 3 | Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20 |
RCPM 2000 | 41201309 | 213 | 185 | 104.5 | 207 | 183.5 | 178 | 119 | 71.5 | 53.5 | 65 | 3 | Vorprägungen: 1 x M 12, 4 x M 16, 1 x M 20 |
RCPM 2000 V0 | 41201400 | 213 | 185 | 104.5 | 207 | 185.5 | 178 | 119 | 71.5 | 53.5 | 65 | 3 | Vorprägungen: 1 x M 12, 4 x M 16, 1 x M 20 |
RCPM 2500 | 41251109 | 257 | 217 | 132.5 | 251 | 227.5 | 210 | 151 | 99.5 | 63.5 | 65 | 3 | Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20 |
RCPM 2500 V0 | 41251400 | 257 | 217 | 132.5 | 251 | 227.5 | 210 | 151 | 99.5 | 63.5 | 65 | 3 | Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20 |
RCPM 3100 | 41311109 | 296 | 261 | 132.5 | 290 | 266.5 | 254 | 190 | 99.5 | 63.5 | 65 | 3 | Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20 |
RCPM 3100 V0 | 41311400 | 296 | 261 | 132.5 | 290 | 266.5 | 254 | 190 | 99.5 | 63.5 | 65 | 3 | Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20 |
RCPM 3500 | 41351109 | 296 | 281 | 158 | 290 | 266.5 | 274 | 190 | 125 | 84.5 | 65 | 3 | Vorprägungen: 1 x M 12, 6 x M 16, 1 x M 20 |
RCPM 3500 V0 | 41351400 | 296 | 281 | 158 | 290 | 266.5 | 274 | 190 | 125 | 84.5 | 65 | 3 | Vorprägungen: 1 x M 12, 6 x M 16, 1 x M 20 |
RCPM 4000 | 41401109 | 363.4 | 318.6 | 150 | 355 | 326.5 | 309 | 225 | 114.5 | 71 | 65 | 3 | Vorprägungen: 1 x M 16, 6 x M 20, 1 x M 25 |
RCPM 4000 V0 | 41401400 | 363.4 | 318.6 | 150 | 355 | 326.5 | 309 | 225 | 114.5 | 71 | 65 | 3 | Vorprägungen: 1 x M 16, 6 x M 20, 1 x M 25 |
CSA Zertifikat für alle V0 Varianten auf Anfrage.
Gehäuse ohne Vorprägungen auf Anfrage.
Unterteil, scharnierter, glasklarer Deckel mit Rastverschluss montiert, Klemmenraumdeckel, Sperrer, Blindstopfen, Schrauben
