Gehäusetechnik

RegloCard-Plus / Combifront

Variantenreiches Gehäuse mit separat zugänglichem Klemmenraum

  • IP-Schutzart:
Maximale Schutzart nach IEC/EN 60529, die mit dieser Produktreihe erreicht werden kann. Bei einigen Produktreihen wird hierfür zum Beispiel eine als Zubehör erhältliche Dichtung benötigt.
  • UV-Schutz:
Die Produktreihe bzw. einige Varianten sind  aus Kunststoffen gefertigt, die aufgrund ihrer Zertifizierung nach UL 746 C für den Außeneinsatz geeignet sind.
  • Verriegelung:
Die Gehäuse dieser Produktreihe lassen sich verriegeln. Bei einigen Produktreihen wird hierfür ein als Zubehör erhältliches Schloss benötigt.
  • Wandmontage:
Die Gehäuse dieser Produktreihe lassen sich ohne zusätzliche Bearbeitung an der Wand montieren. Bei einigen Produktreihen werden hierfür als Zubehör erhältliche Wandlaschen benötigt.
  • Scharnierverschluss:
Die Produktreihe verfügt über ein integriertes Scharnier, sodass der Deckel unverlierbar ist. Bei einigen Produktreihen wird hierfür ein als Zubehör erhältliches Scharnier benötigt.
  • 8 Größen in jeweils 6 Varianten
  • 3 unterschiedliche Fronten
  • Vorprägungen metrisch oder Pg
  • Klemmenraum abschottbar
  • Das Material PC UL 94 V0 ist geeignet für den Einsatz im Außenbereich (f1-Listung nach UL 746C) und entspricht dem Anforderungssatz R 22 nach DIN EN 45545-2 der Gefährdungsstufe HL3
  • Frontelement F-Version für Schalttafeleinbau separat erhältlich
  • Ausführung IC 5000 mit optimalen Einschubnuten für Leiterkarten

Gehäusekonzept

RegloCard-Plus / Combifront

Highlights

Eigenschaften

Farbe
Lichtgrau, ähnlich RAL 7035; Sonderfarben auf Anfrage
Schutzart
Modellabhängig bis IP 65/DIN EN 60529
Gehäusematerial
ABS, PC; Dichtung EPDM; UL 94 V0-Ausführungen auf Anfrage; Details siehe Technische Informationen

Downloads

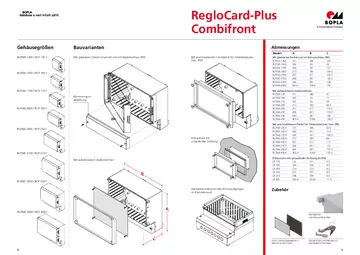

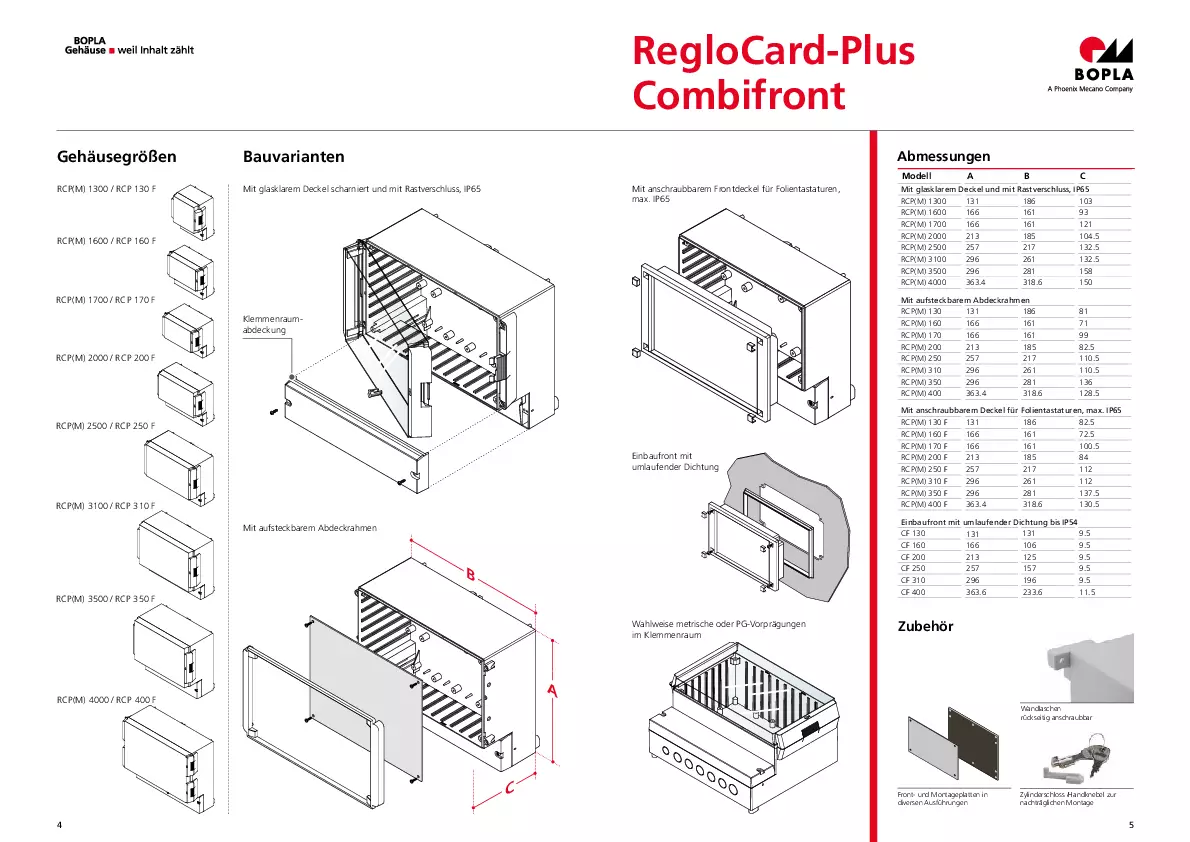

Produktbroschüre

Technische Informationen
