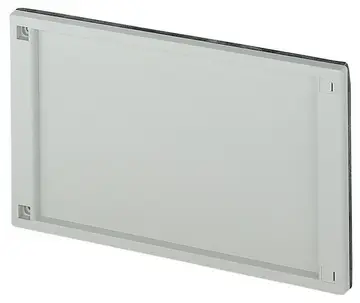

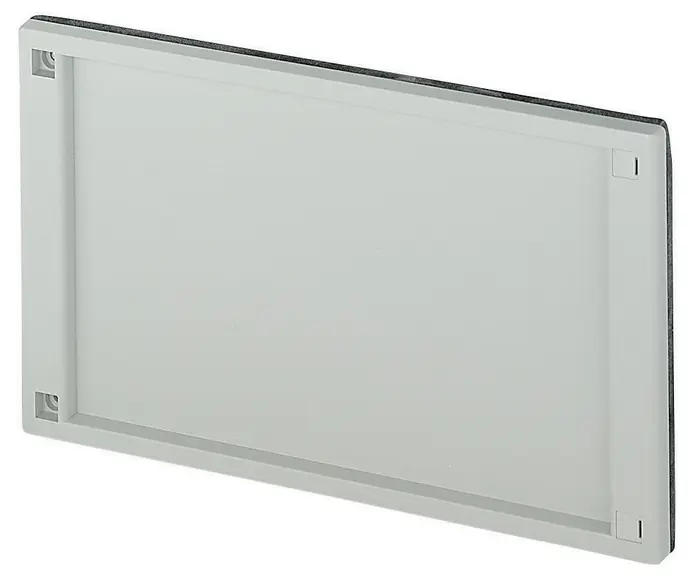

RegloCard-Plus / Combifront | für Schalttafel- und Hohlwandeinbau
Einbaufronten mit umlaufender Dichtung bis IP 54, ABS
Modell | Best.-Nr. | A | B | C | a1 | b1 | c1 | IP | NEMA |
CF 130 | 69130009 | 131 | 131 | 9.5 | 96.3 | 117.3 | 6.5 | 54 | 3 |
CF 160 | 69160009 | 166 | 106 | 9.5 | 131.3 | 92.3 | 6.5 | 54 | 3 |
CF 200 | 69200009 | 213 | 125 | 9.5 | 179.3 | 111.3 | 6.5 | 54 | 3 |
CF 250 | 69250009 | 257 | 157 | 9.5 | 222.3 | 143.3 | 6.5 | 54 | 3 |
CF 310 | 69310009 | 296 | 196 | 9.5 | 261.3 | 182.3 | 6.5 | 54 | 3 |
CF 400 | 69400009 | 363.6 | 233.6 | 11.5 | 322 | 217 | 8.5 | 54 | 3 |
Frontdeckel, Doppellippen-Dichtung, Schraubenabdeckungen

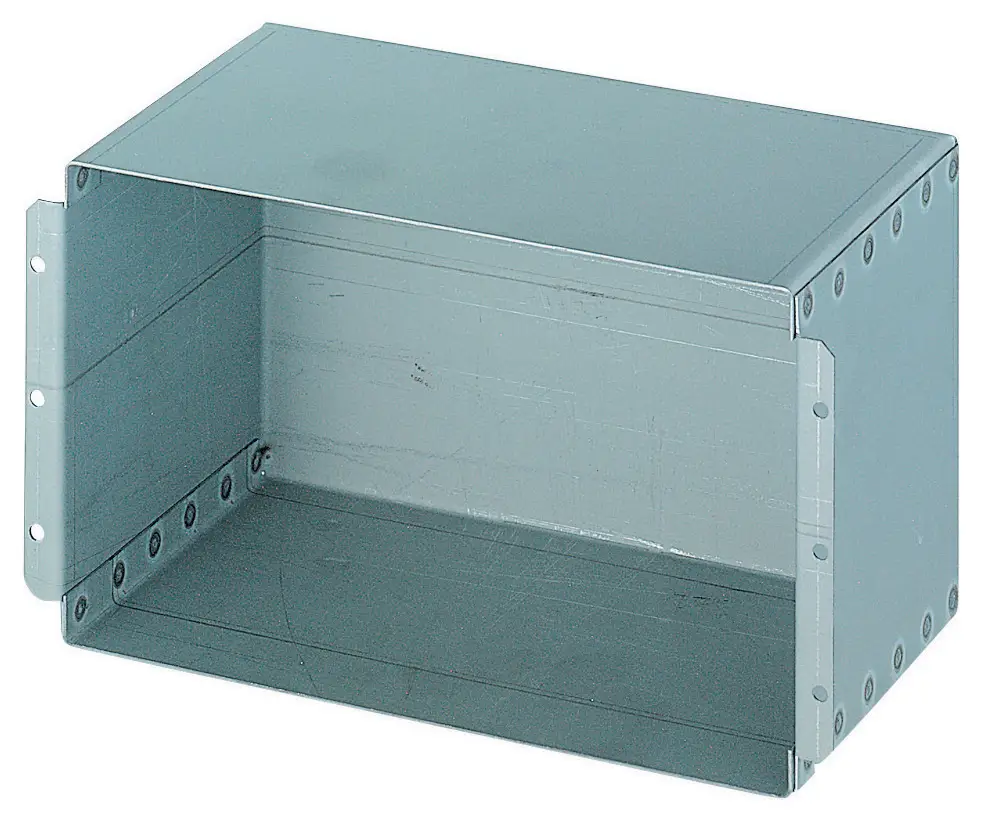

Unterteile, Stahlblech verzinkt
Modell | Best.-Nr. | IP | NEMA | Hinweis |
CB 1304 | 69130400* | 54 | 3 | Für CF 130 und RCP(M) 130 F, Tiefe 35 mm |
CB 1307 | 69130700* | 40 | 3 | Für CF 130, Tiefe 65 mm |
CB 1310 | 69131000* | 40 | 3 | Für CF 130, Tiefe 100 mm |
CB 1604 | 69160400* | 40 | 3 | Für CF 160 und RCP(M) 160/170 F, Tiefe 35 mm |
CB 1607 | 69160700* | 40 | 3 | Für CF 160 und RCP(M) 170 F, Tiefe 65 mm |
CB 1610 | 69161000* | 40 | 3 | Für CF 160, Tiefe 100 mm |
CB 2004 | 69200400* | 40 | 3 | Für CF 200 und RCP(M) 200 F, Tiefe 35 mm |
CB 2007 | 69200700* | 40 | 3 | Für CF 200, Tiefe 65 mm |
CB 2010 | 69201000* | 40 | 3 | Für CF 200, Tiefe 100 mm |
CB 2504 | 69250400* | 40 | 3 | Für CF 250 und RCP(M) 250 F, Tiefe 35 mm |
CB 2507 | 69250700* | 40 | 3 | Für CF 250 und RCP(M) 250 F, Tiefe 65 mm |
CB 2510 | 69251000* | 40 | 3 | Für CF 250, Tiefe 100 mm |
CB 3104 | 69310400* | 40 | 3 | Für CF 310 und RCP(M) 310/350 F, Tiefe 35 mm |
CB 3107 | 69310700* | 40 | 3 | Für CF 310 und RCP(M) 310/350 F, Tiefe 65 mm |
CB 3110 | 69311000* | 40 | 3 | Für CF 310 und RCP(M) 350 F, Tiefe 100 mm |
CB 4004 | 69400400* | 40 | 3 | Für CF 400 und RCP(M) 400 F, Tiefe 35 mm |
CB 4007 | 69400700* | 40 | 3 | Für CF 400 und RCP(M) 400 F, Tiefe 65 mm |
CB 4010 | 69401000* | 40 | 3 | Für CF 400 und RCP(M) 400 F, Tiefe 100 mm |
Die CB-Unterteile sind auch als EMV-Schutz bei den RCP/RCPM...F-Gehäusen einsetzbar
Unterteil, Schrauben
