RegloCard-Plus / Combifront | Mit aufsteckbarem Abdeckrahmen; IP 40

Gehäuse mit Pg - Vorprägungen im Klemmenraum

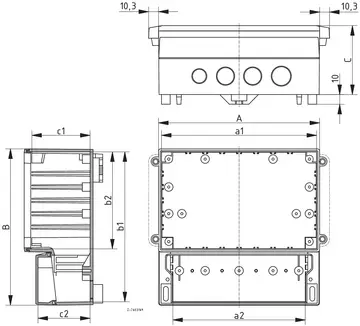

Modell	Best.-Nr.	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA	Hinweis

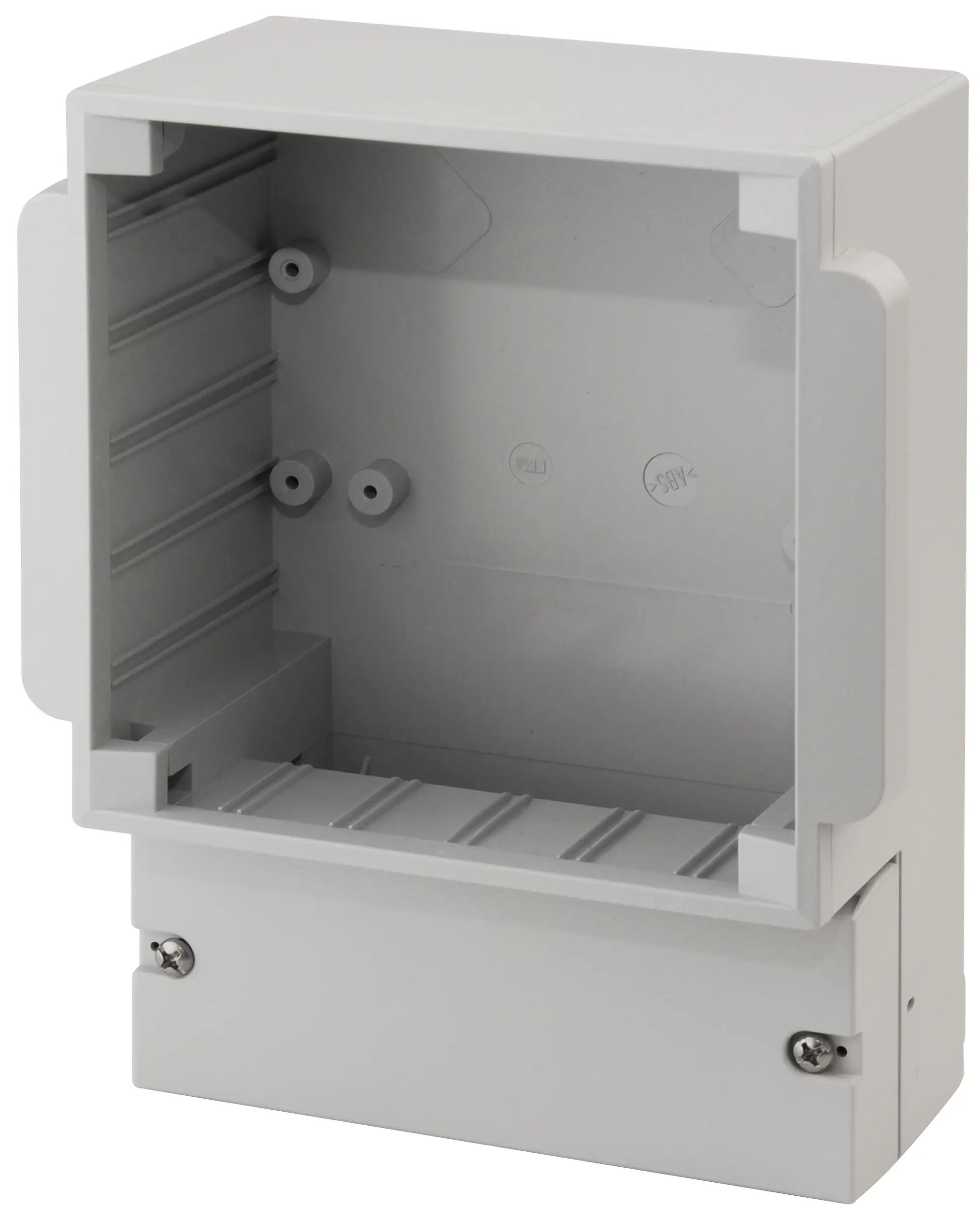

RCP 130	41130009	131	186	81	125	101.5	179	125	70	53.5	40	1	Vorprägungen: 1 x Pg 9, 1 x Pg 11, 1 x Pg 13,5
RCP 160	41160009	166	161	71	160	136.5	154	100	60	53.5	40	1	Vorprägungen: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5
RCP 200	41200009	213	185	82.5	207	183.5	178	119	71.5	53.5	40	1	Vorprägungen: 1 x Pg 9, 4 x Pg 11, 1 x Pg 13,5
RCP 250	41250009	257	217	110.5	251	227.5	210	151	99.5	63.5	40	1	Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5
RCP 310	41310009	296	261	110.5	290	266.5	254	190	99.5	63.5	40	1	Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5
RCP 350	41350009	296	281	136	290	266.5	274	190	125	84.5	40	1	Vorprägungen: 1 x Pg 9, 6 x Pg 11, 1 x Pg 13,5
RCP 400	41400009	363.4	318.6	128.5	355	326.5	309	225	114.5	71	40	1	Vorprägungen: 1 x Pg 11, 6 x Pg 13,5, 1 x Pg 16

Hinweis:

Gehäuse in UL 94 V0 und / oder ohne Vorprägungen auf Anfrage.

Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.

Lieferumfang:
Unterteil, Abdeckrahmen, Klemmenraumdeckel, Schrauben

Gehäuse mit metrischen Vorprägungen im Klemmenraum

Modell	Best.-Nr.	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA	Hinweis
RCPM 130	41131009	131	186	81	125	101.5	179	125	70	53.5	40	1	Vorprägungen: 1 x M 12, 1 x M 16, 1 x M 20
RCPM 160	41161009	166	161	71	160	136.5	154	100	60	53.5	40	1	Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20
RCPM 200	41201009	213	185	82.5	207	183.5	178	119	71.5	53.5	40	1	Vorprägungen: 1 x M 12, 4 x M 16, 1 x M 20
RCPM 250	41251009	257	217	110.5	251	227.5	210	151	99.5	63.5	40	1	Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20
RCPM 310	41311009	296	261	110.5	290	266.5	254	190	99.5	63.5	40	1	Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20

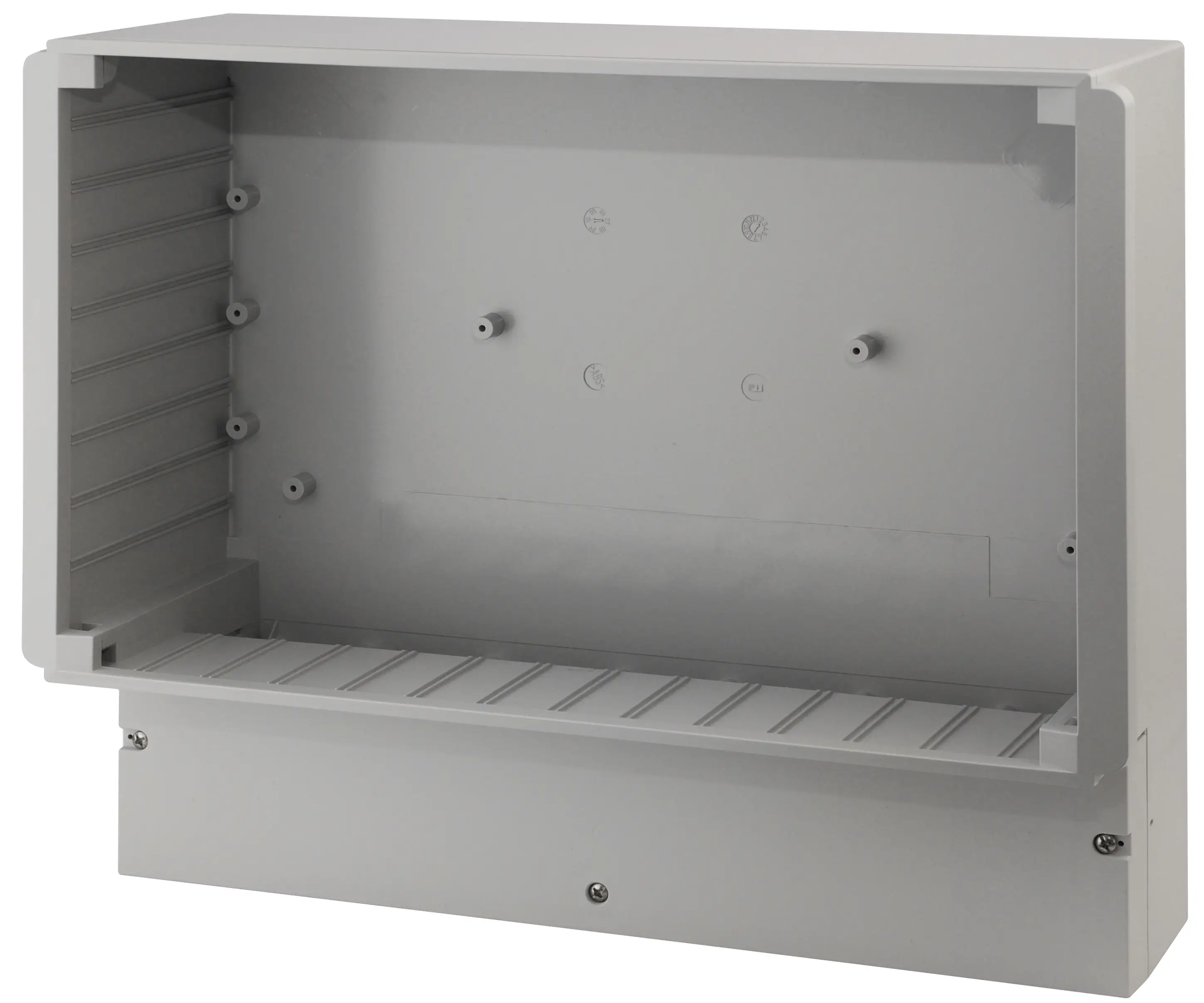

RCPM 400	41401009	363.4	318.6	128.5	355	326.5	309	225	114.5	71	40	1	Vorprägungen: 1 x M 16, 6 x M 20, 1 x M 25

Hinweis:

Gehäuse in UL 94 V0 und / oder ohne Vorprägungen auf Anfrage.

Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.

Lieferumfang:
Unterteil, Abdeckrahmen, Klemmenraumdeckel, Schrauben
