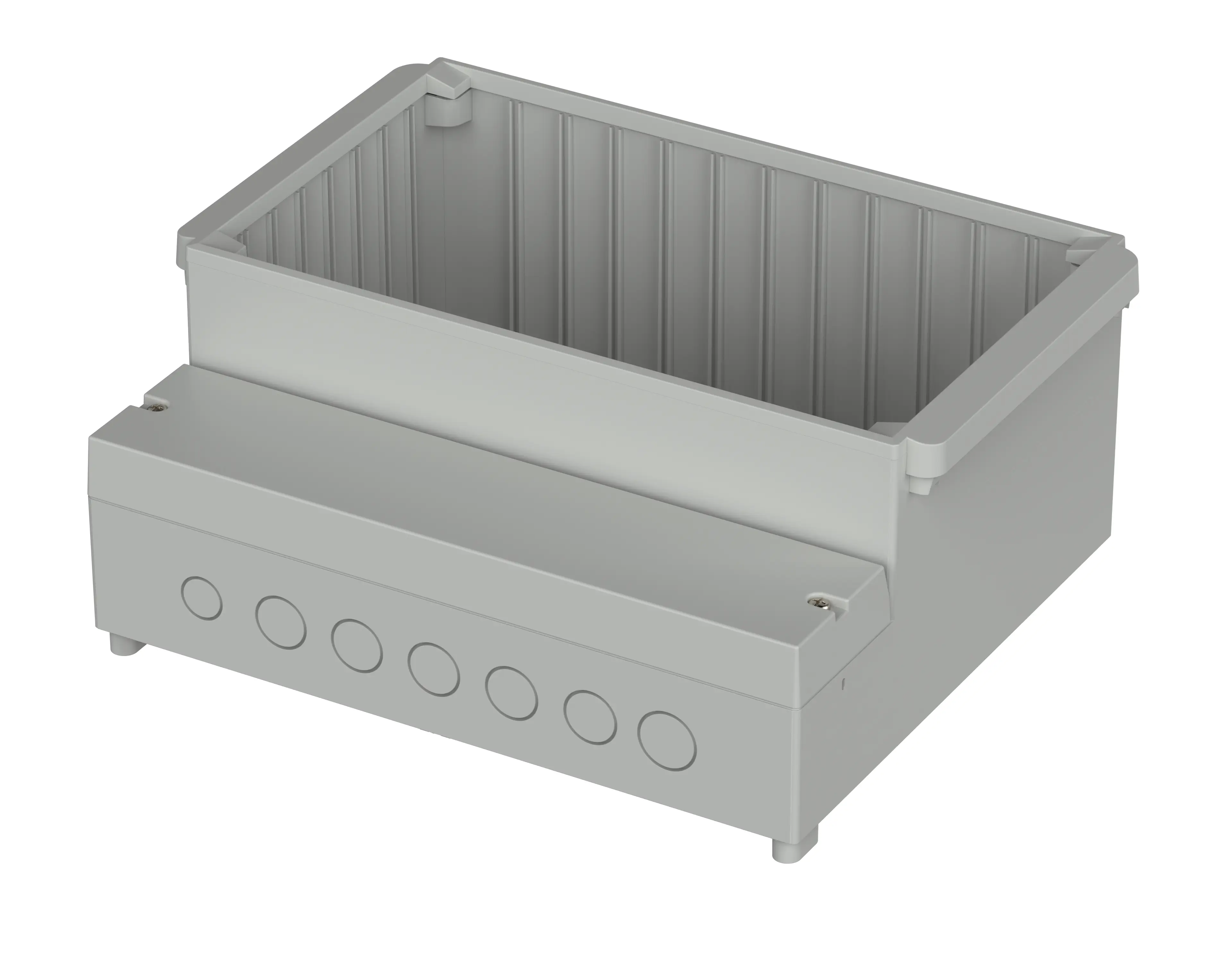

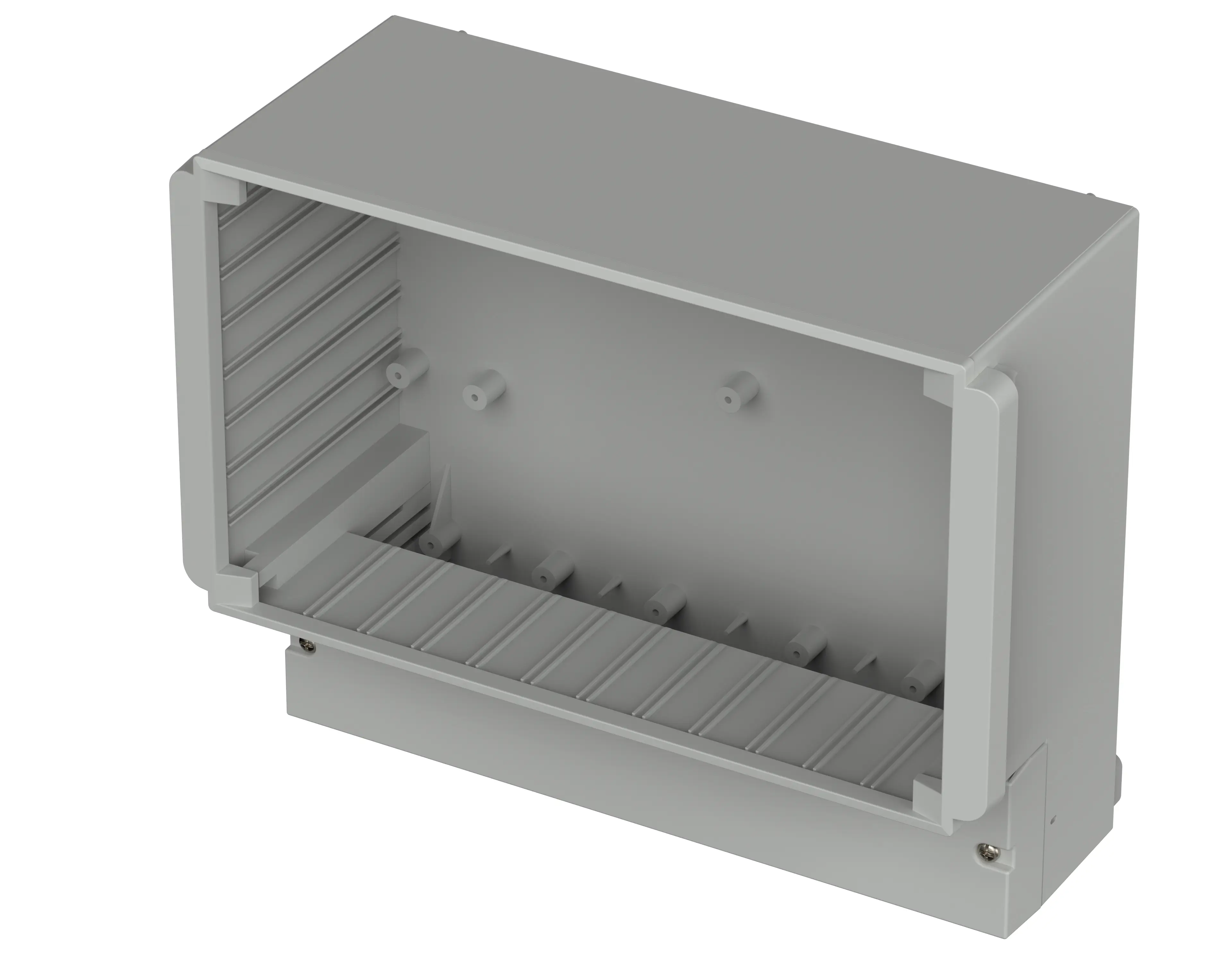

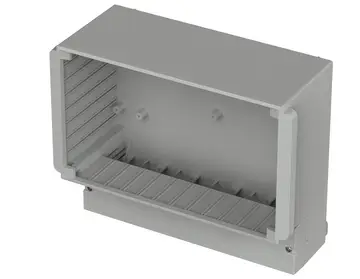

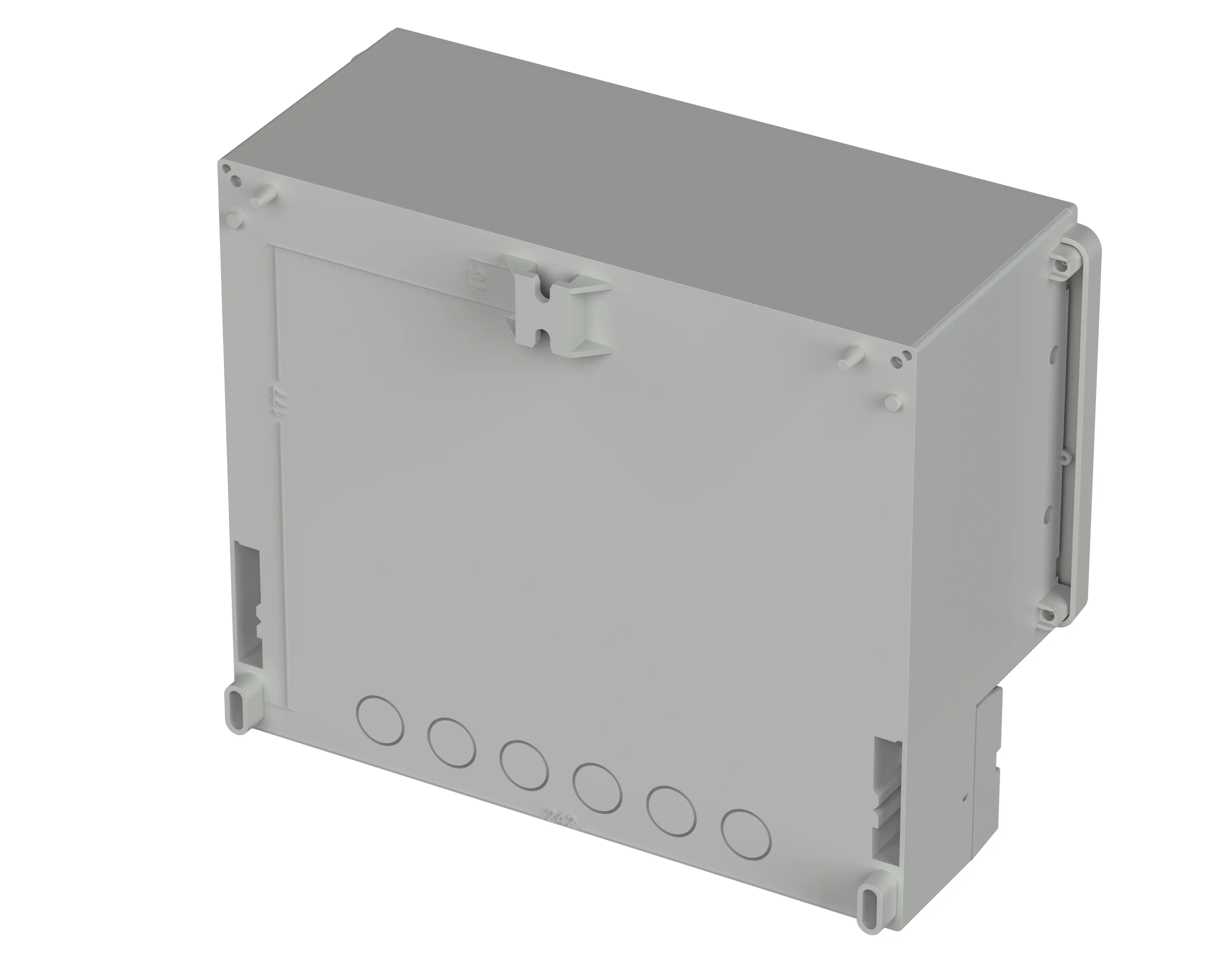

RegloCard-Plus / Combifront | Gehäuse mit metrischen Vorprägungen im Klemmenraum
RCPM 250
Best.-Nr.: 41251009
Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20
RCPM 250
Best.-Nr.: 41251009
Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
257 x 217 x 110.5 mm
Farbton
Lichtgrau
Schutzart
IP
40
NEMA
1
Gehäusematerial
ABS, PC; Dichtung EPDM; UL 94 V0-Ausführungen auf Anfrage; Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang

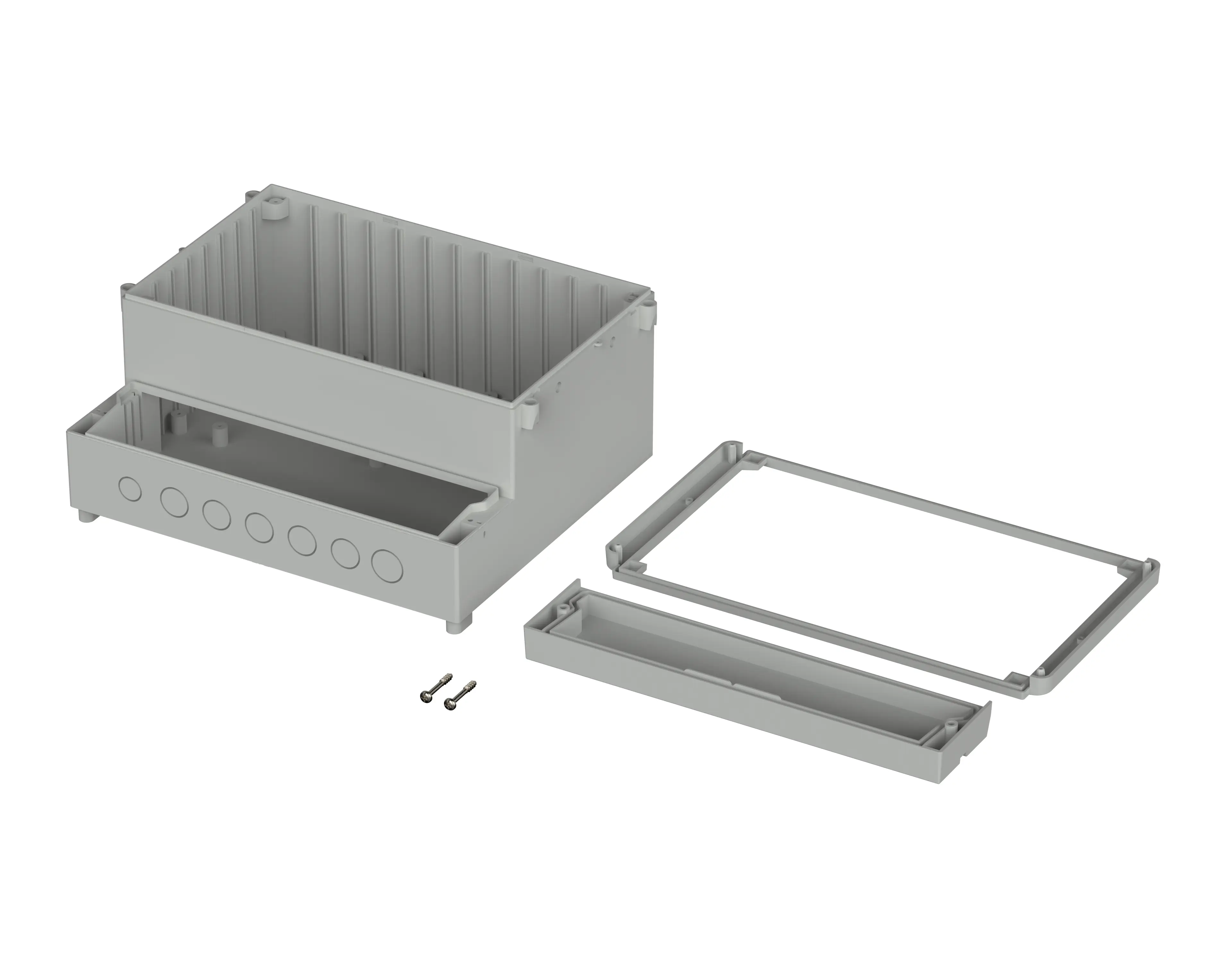

Unterteil, Abdeckrahmen, Klemmenraumdeckel, Schrauben
Hinweis
Gehäuse in UL 94 V0 und / oder ohne Vorprägungen auf Anfrage.
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
41251009 RCPM-250-G.dxf
(1.9 MB)
Produktzeichnung im PDF-Format:
41251009 RCPM-250.pdf
(116.7 KB)
Produktzeichnung im DXF-Format:
41251009 RCPM-250.dxf
(971.5 KB)
ABS MMIA Polyman
(Gehäuse)
ABS Elix H605
(Gehäuse)
- reglocard-plus-combifront de.pdf(1.0 MB)
Passendes Zubehör
Frontplatten, Alu, naturfarben eloxiert
Montageplatten, Hartpapier
