RegloCard-Plus / Combifront | Mit anschraubbarem Frontdeckel für Folientastaturen; max. IP 65

Gehäuse mit Pg - Vorprägungen im Klemmenraum

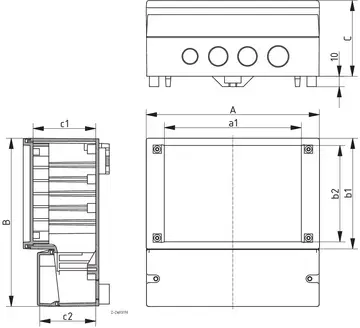

Modell	Best.-Nr.	A	B	C	a1	b1	b2	c1	c2	IP	NEMA	Artikelfarbe	Hinweis
RCP 130 F	41130609	131	186	82.5	96.3	131	117.3	70	53.5	65	3	RAL 7035	Vorprägungen: 1 x Pg 9, 1 x Pg 11, 1 x Pg 13,5
RCP 160 F	41160609	166	161	72.5	131.3	106	92.3	60	53.5	65	3	RAL 7035	Vorprägungen: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5
RCP 170 F	41170609	166	161	100.5	131.3	106	92.3	88	53.5	65	3	RAL 7035	Vorprägungen: 1 x Pg 9, 2 x Pg 11, 1 x Pg 13,5
RCP 200 F	41200609	213	185	84	179.3	125	111.3	71.5	53.5	65	3	RAL 7035	Vorprägungen: 1 x Pg 9, 4 x Pg 11, 1 x Pg 13,5
RCP 250 F	41250609	257	217	112	222.3	157	143.3	99.5	63.5	65	3	RAL 7035	Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5
RCP 310 F	41310609	296	261	112	261.3	196	182.3	99.5	63.5	54	3	RAL 7035	Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5

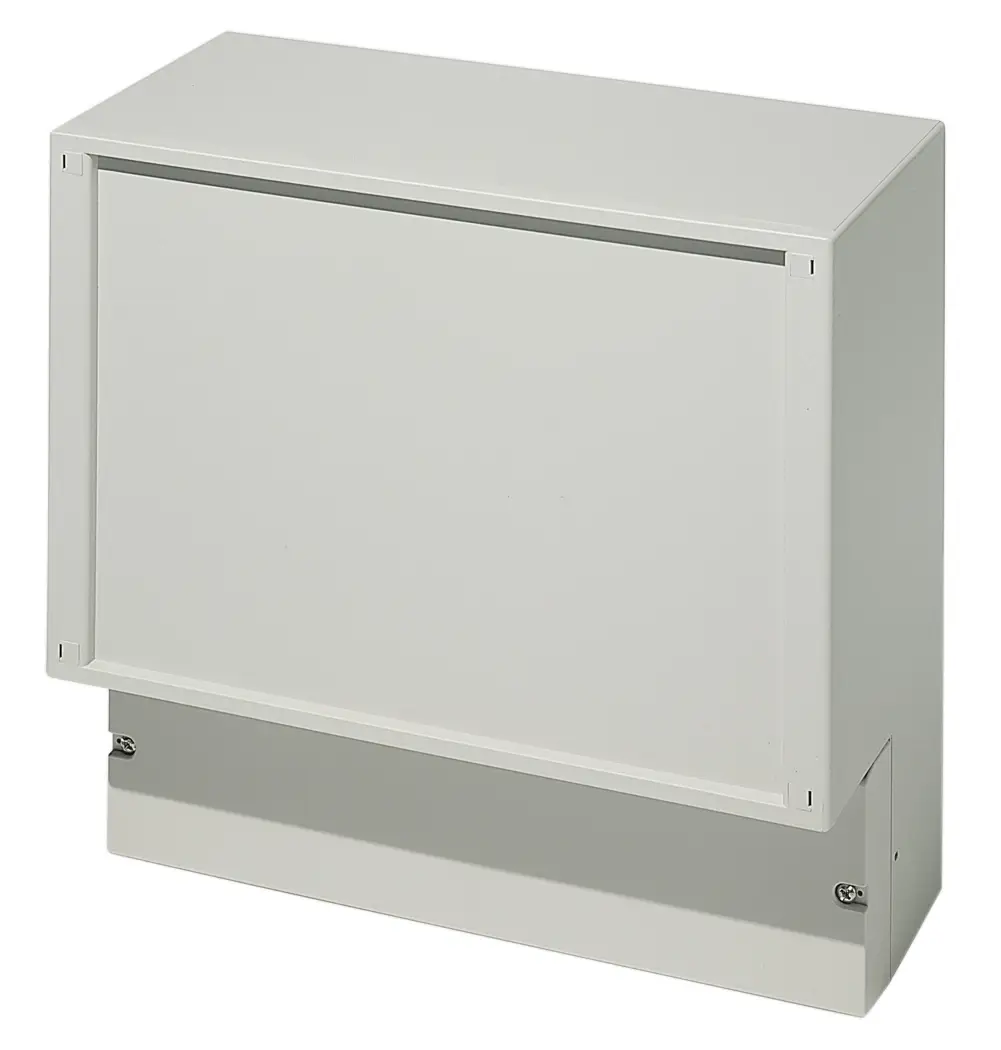

RCP 350 F	41350609	296	281	137.5	261.3	196	182.3	125	84.5	54	3	RAL 7035	Vorprägungen: 1 x Pg 9, 6 x Pg 11, 1 x Pg 13,5

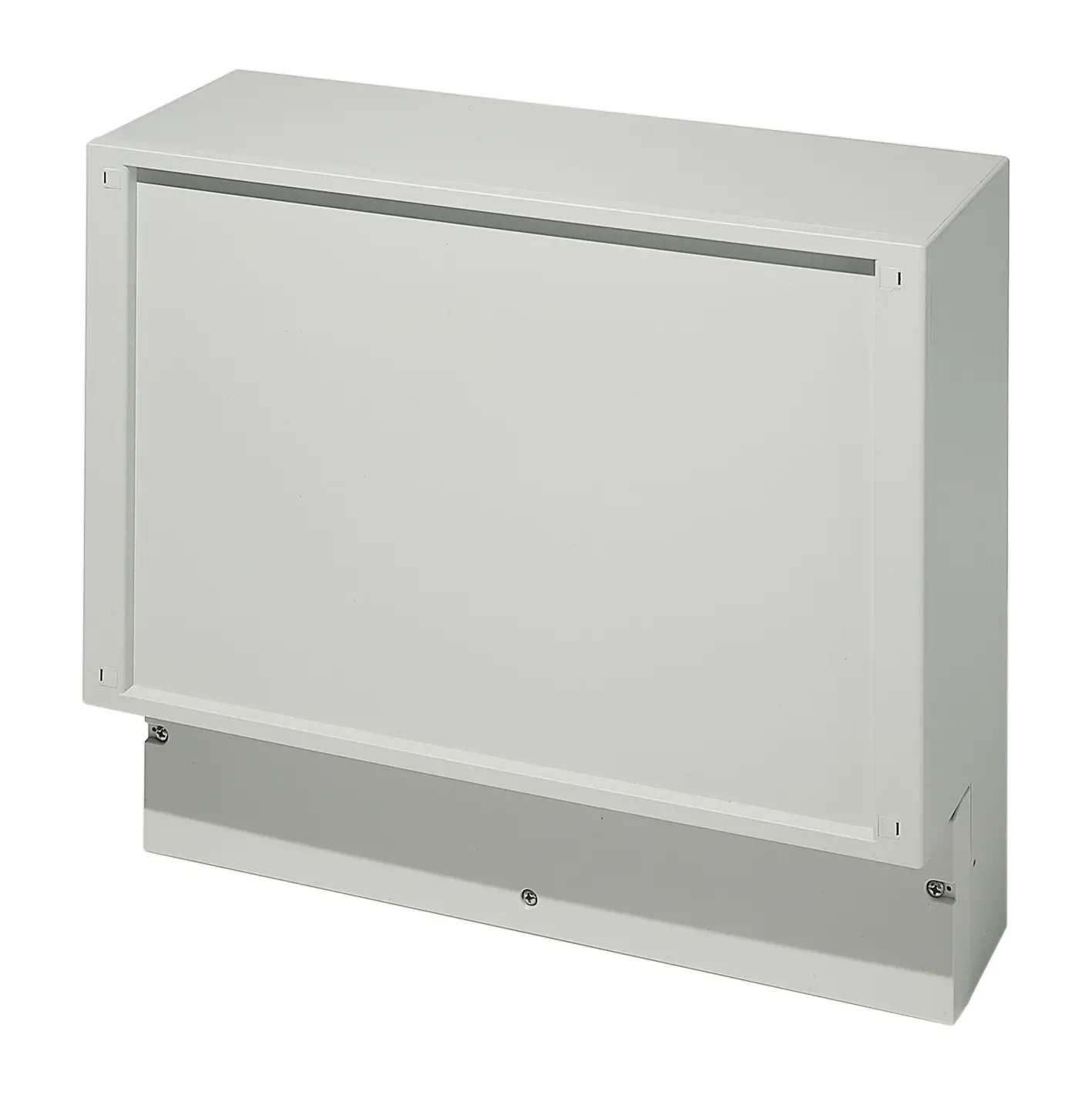

RCP 400 F	41400609	363.4	318.6	130.5	322	233.6	217	114.5	71	54	3	RAL 7035	Vorprägungen: 1 x Pg 11, 6 x Pg 13,5, 1 x Pg 16

Hinweis:

Ausführungen RCP 130 F bis 250 F: IP 65; RCP 310 F bis 400 F: IP 54. Gehäuse in UL 94 V0 und / oder ohne Vorprägungen auf Anfrage.

Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.

Lieferumfang:
Unterteil, Frontdeckel vertieft, Klemmenraumdeckel, Schraubenabdeckungen, Schrauben

Gehäuse mit metrischen Vorprägungen im Klemmenraum

Modell	Best.-Nr.	A	B	C	a1	b1	b2	c1	c2	IP	NEMA	Artikelfarbe	Hinweis
RCPM 130 F	41131609	131	186	82.5	96.3	131	117.3	70	53.5	65	3	RAL 7035	Vorprägungen: 1 x M 12, 1 x M 16, 1 x M 20
RCPM 160 F	41161609	166	161	72.5	131.3	106	92.3	60	53.5	65	3	RAL 7035	Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20
RCPM 170 F	41171609	166	161	100.5	131.3	106	92.3	88	53.5	65	3	RAL 7035	Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20
RCPM 200 F	41201609	213	185	84	179.3	125	111.3	71.5	53.5	65	3	RAL 7035	Vorprägungen: 1 x M 12, 4 x M 16, 1 x M 20
RCPM 250 F	41251609	257	217	112	222.3	157	143.3	99.5	63.5	65	3	RAL 7035	Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20
RCPM 310 F	41311609	296	261	112	261.3	196	182.3	99.5	63.5	54	3	RAL 7035	Vorprägungen: 1 x M 12, 5 x M 16, 1 x M 20
RCPM 350 F	41351609	296	281	137.5	261.3	196	182.3	125	84.5	54	3	RAL 7035	Vorprägungen: 1 x M 12, 6 x M 16, 1 x M 20
RCPM 400 F	41401609	363.4	318.6	130.5	322	233.6	217	114.5	71	54	3	RAL 7035	Vorprägungen: 1 x M 16, 6 x M 20, 1 x M 25

Hinweis:

Ausführungen RCPM 130 F bis 250 F: IP 65; RCPM 310 F bis 400 F: IP 54. Gehäuse in UL 94 V0 und / oder ohne Vorprägungen auf Anfrage.

Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.

Lieferumfang:
Unterteil, Frontdeckel vertieft, Klemmenraumdeckel, Schraubenabdeckungen, Schrauben
