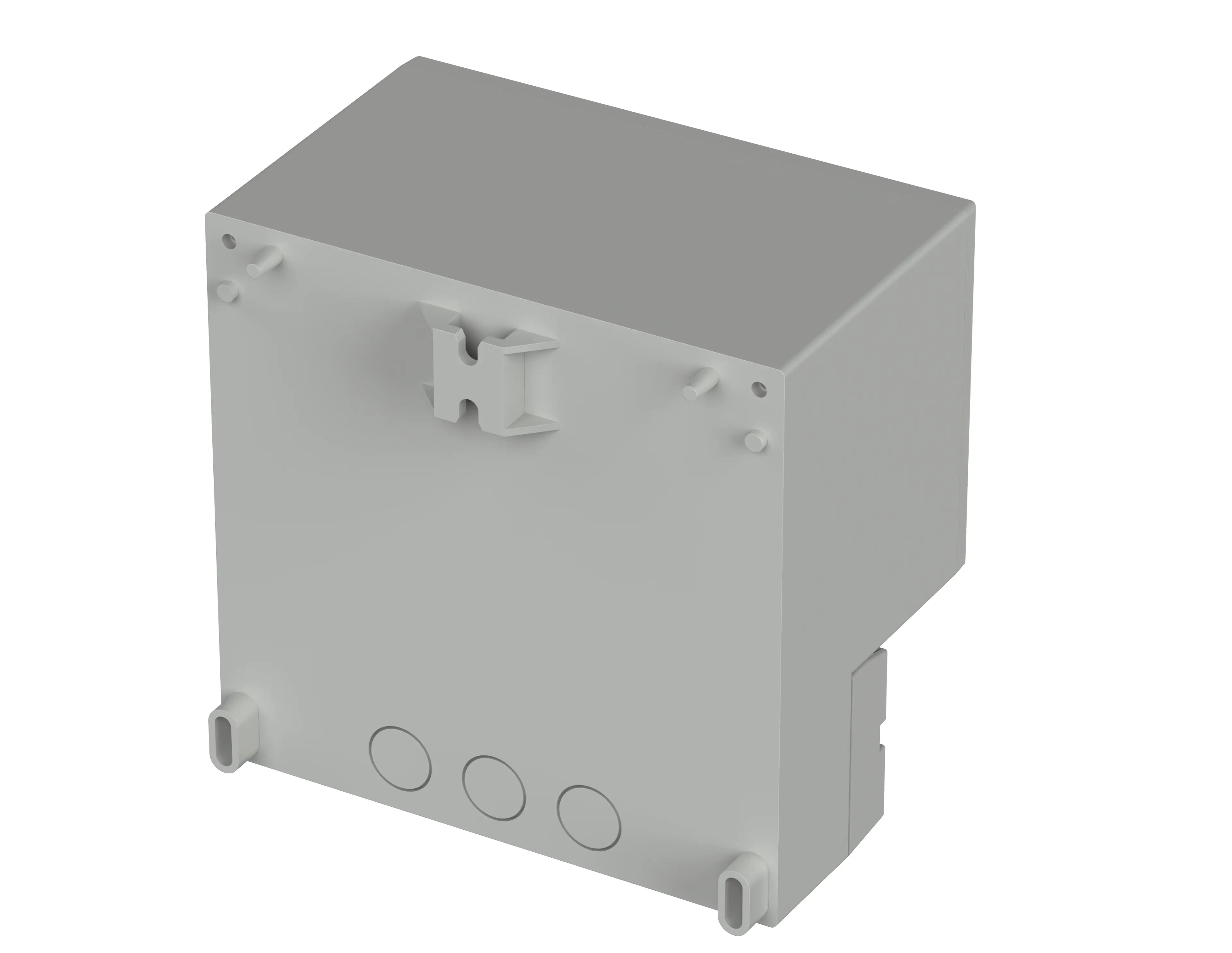

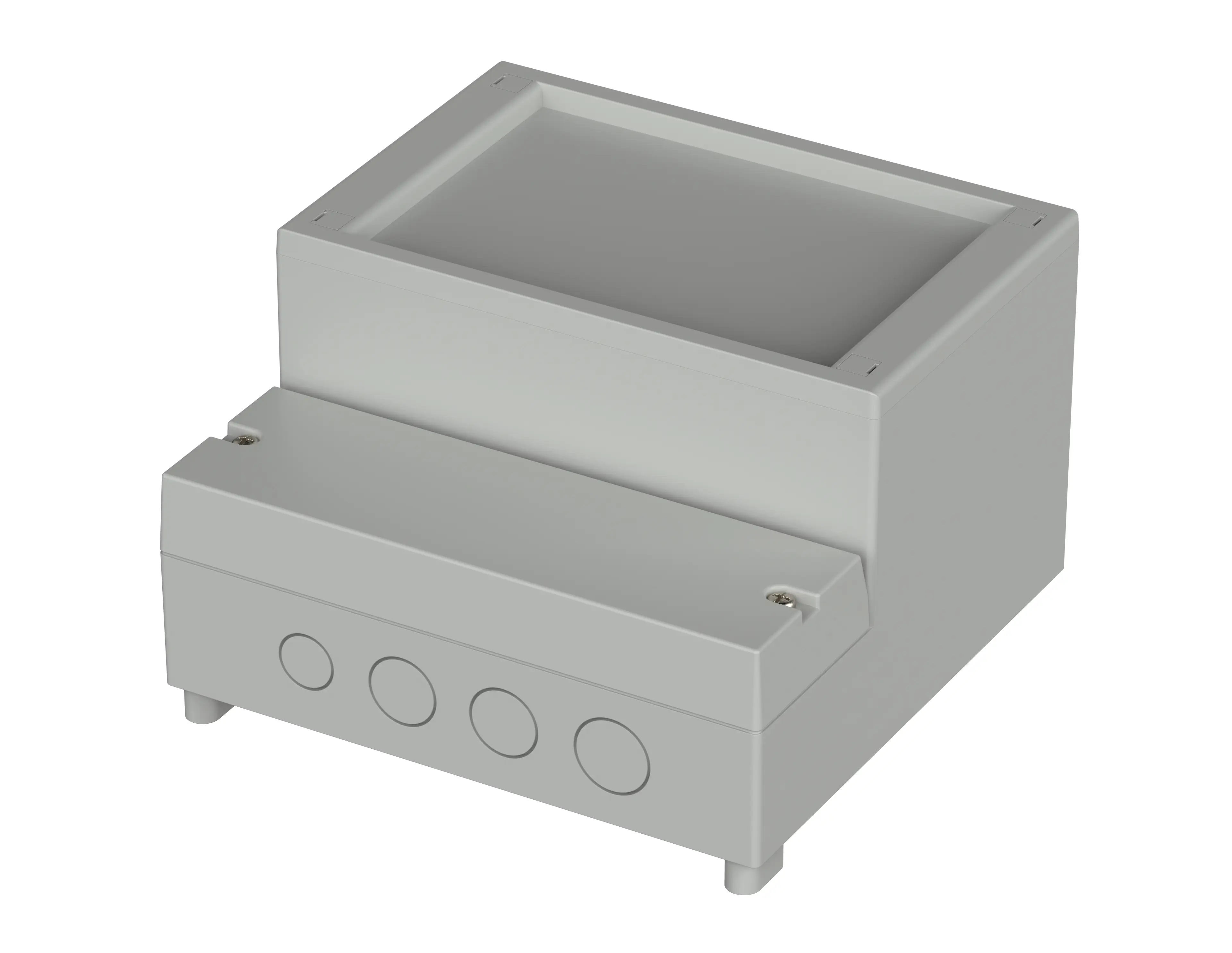

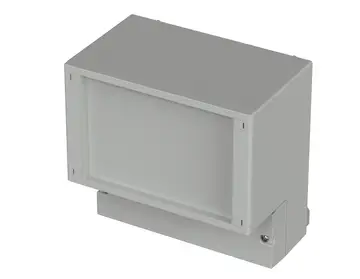

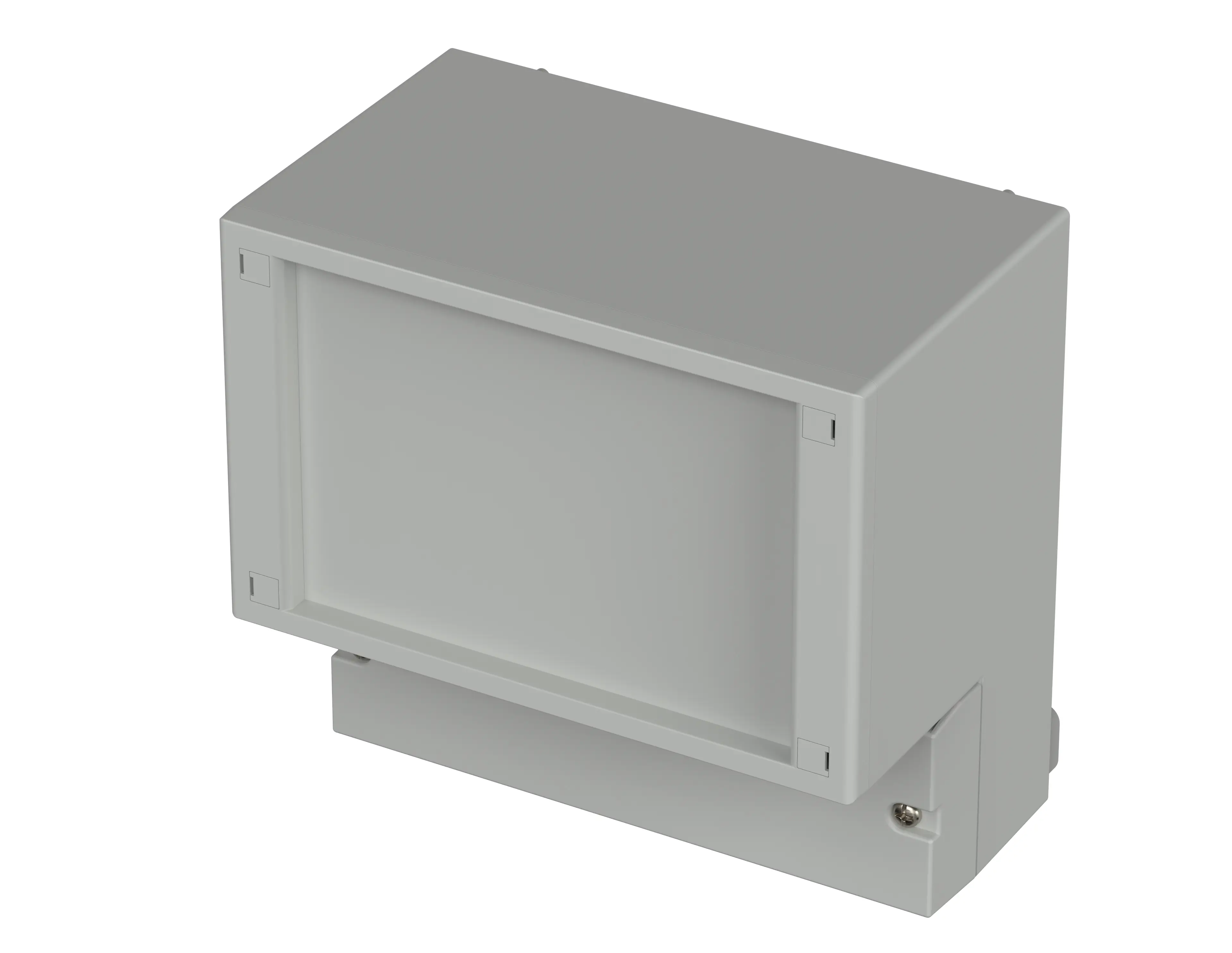

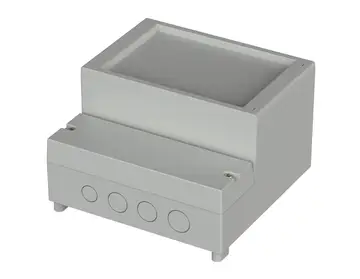

RegloCard-Plus / Combifront | Gehäuse mit metrischen Vorprägungen im Klemmenraum
RCPM 170 F
Best.-Nr.: 41171609
Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20
RCPM 170 F
Best.-Nr.: 41171609
Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
166 x 161 x 100.5 mm
Farbton
Lichtgrau
Schutzart
IP
65
NEMA
3
Gehäusematerial
ABS, PC; Dichtung EPDM; UL 94 V0-Ausführungen auf Anfrage; Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang

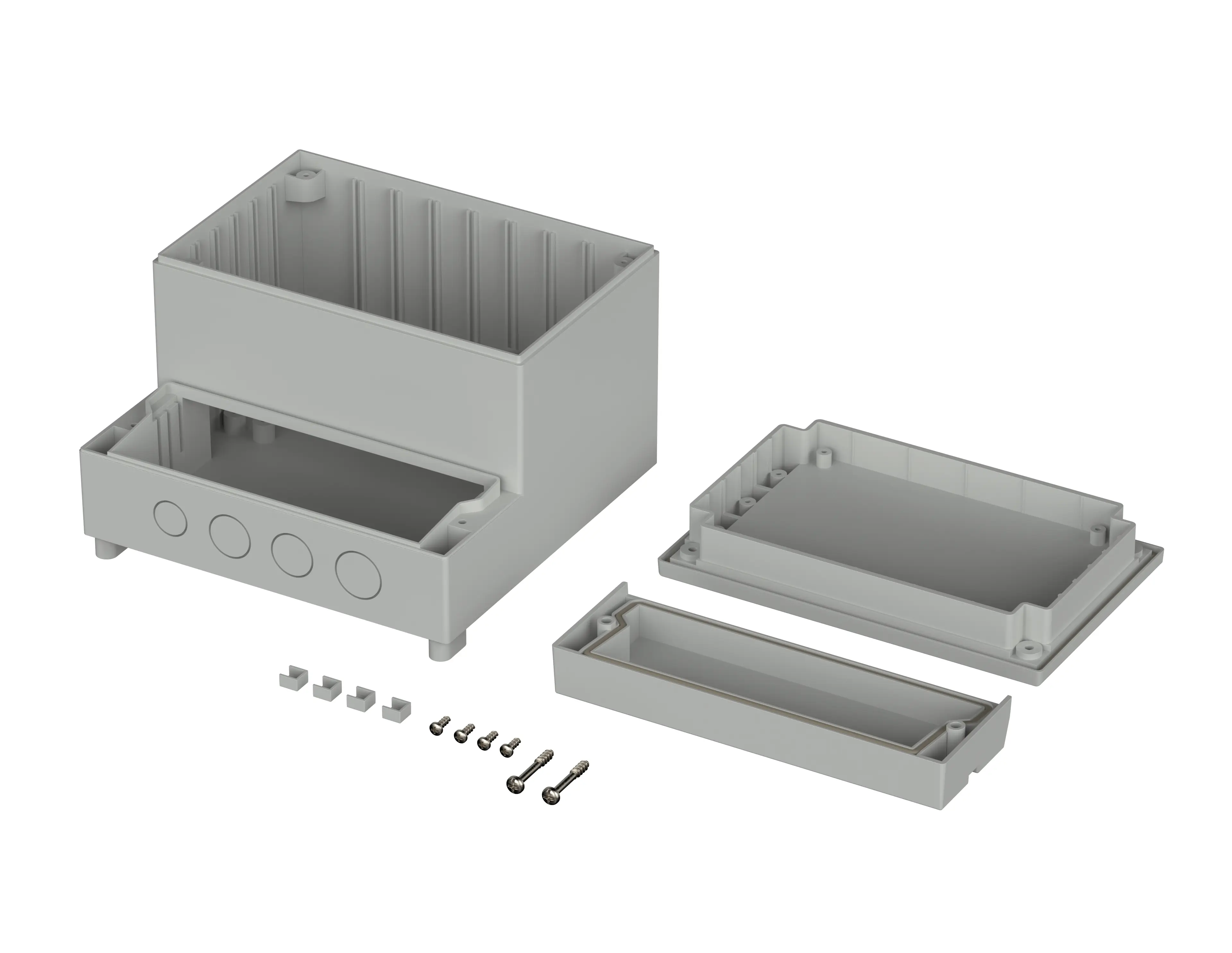

Unterteil, Frontdeckel vertieft, Klemmenraumdeckel, Schraubenabdeckungen, Schrauben
Hinweis
Ausführungen RCPM 130 F bis 250 F: IP 65; RCPM 310 F bis 400 F: IP 54. Gehäuse in UL 94 V0 und / oder ohne Vorprägungen auf Anfrage.
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
41171609 RCPM-170-F-G.dxf
(828.5 KB)
Produktzeichnung im PDF-Format:
41171609 RCPM-170-F.pdf
(100.8 KB)
Produktzeichnung im DXF-Format:
41171609 RCPM-170-F.dxf
(877.6 KB)
ABS MMIA Polyman
(Gehäuse)
ABS Elix H605
(Gehäuse)
- reglocard-plus-combifront de.pdf(1.0 MB)
Passendes Zubehör
Montageplatten, Hartpapier
Wandlaschen rückseitig anschraubbar
