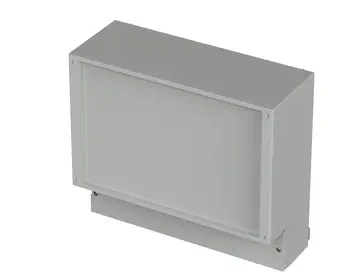

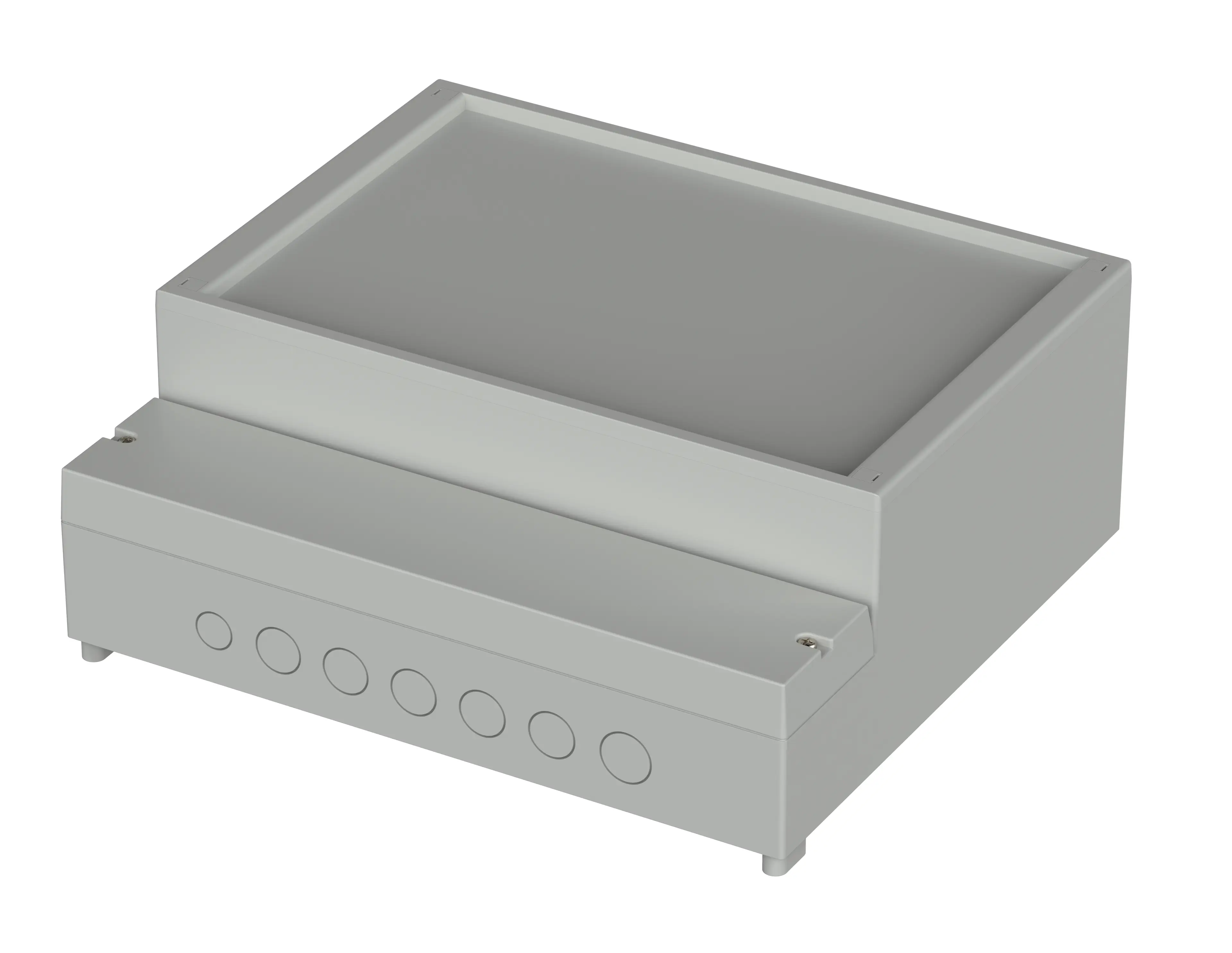

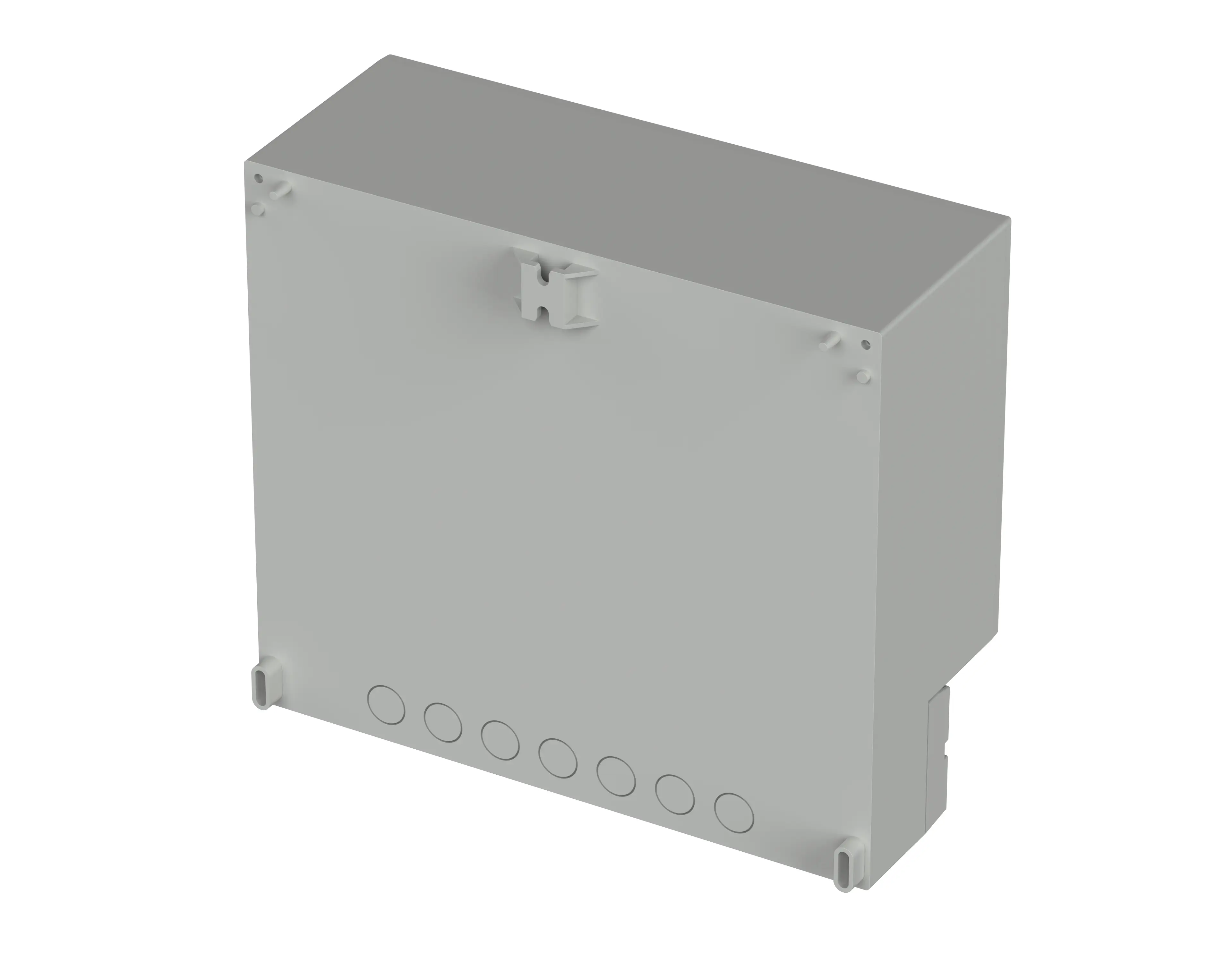

RegloCard-Plus / Combifront | Gehäuse mit Pg - Vorprägungen im Klemmenraum
RCP 310 F
Best.-Nr.: 41310609
Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5
RCP 310 F
Best.-Nr.: 41310609
Vorprägungen: 1 x Pg 9, 5 x Pg 11, 1 x Pg 13,5
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
296 x 261 x 112 mm
Farbton
Lichtgrau
Schutzart
IP
54
NEMA
3
Gehäusematerial
ABS, PC; Dichtung EPDM; UL 94 V0-Ausführungen auf Anfrage; Details siehe Technische Informationen
Lieferumfang

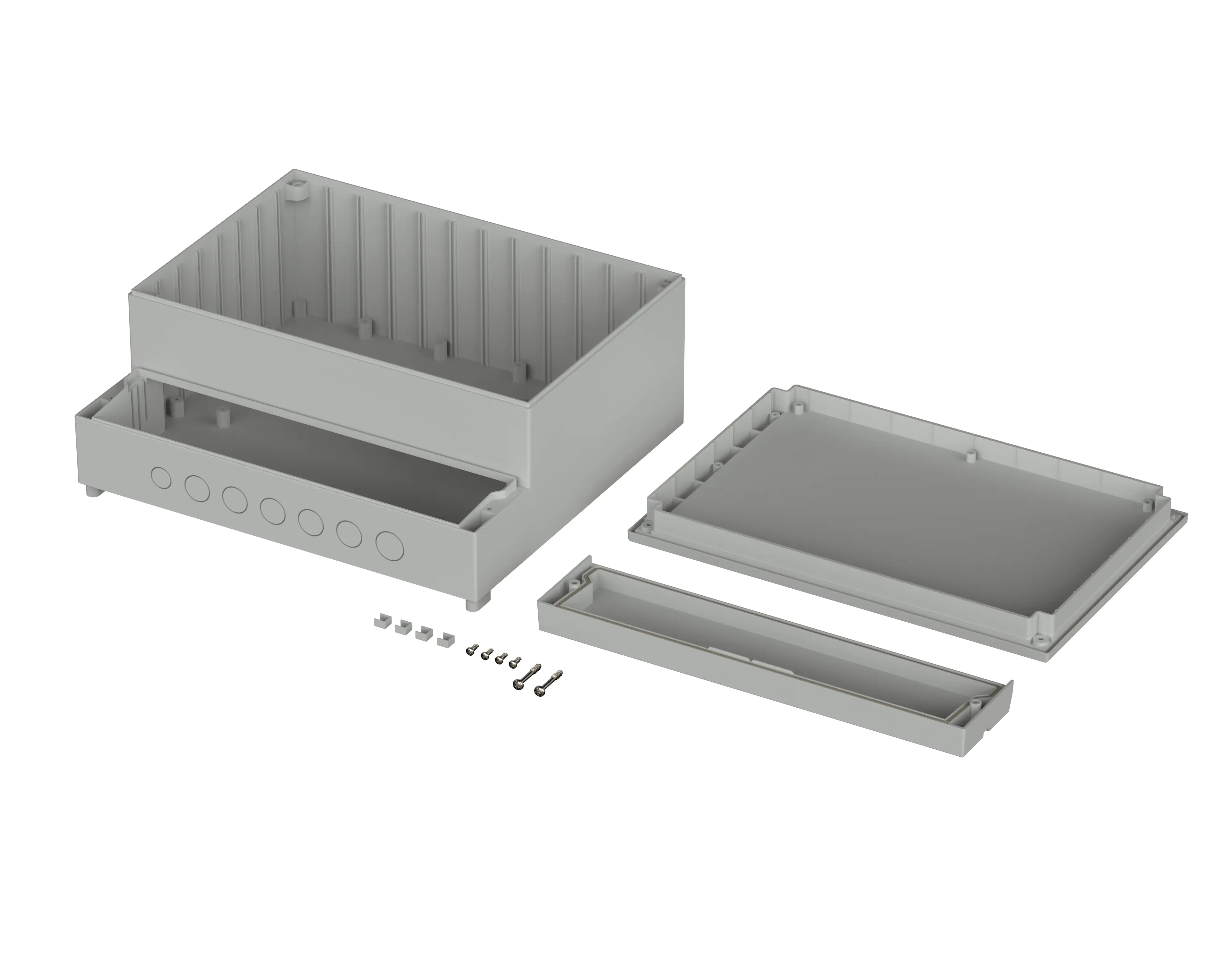

Unterteil, Frontdeckel vertieft, Klemmenraumdeckel, Schraubenabdeckungen, Schrauben
Hinweis
Ausführungen RCP 130 F bis 250 F: IP 65; RCP 310 F bis 400 F: IP 54. Gehäuse in UL 94 V0 und / oder ohne Vorprägungen auf Anfrage.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
41310609 RCP-310-F-G.dxf
(885.6 KB)
Produktzeichnung im PDF-Format:
41310609 RCP-310-F.pdf
(117.8 KB)
Produktzeichnung im DXF-Format:
41310609 RCP-310-F.dxf
(1.0 MB)
ABS MMIA Polyman
(Gehäuse)
ABS Elix H605
(Gehäuse)
- reglocard-plus-combifront de.pdf(1.0 MB)
Passendes Zubehör
Montageplatten, Hartpapier
Wandlaschen rückseitig anschraubbar
