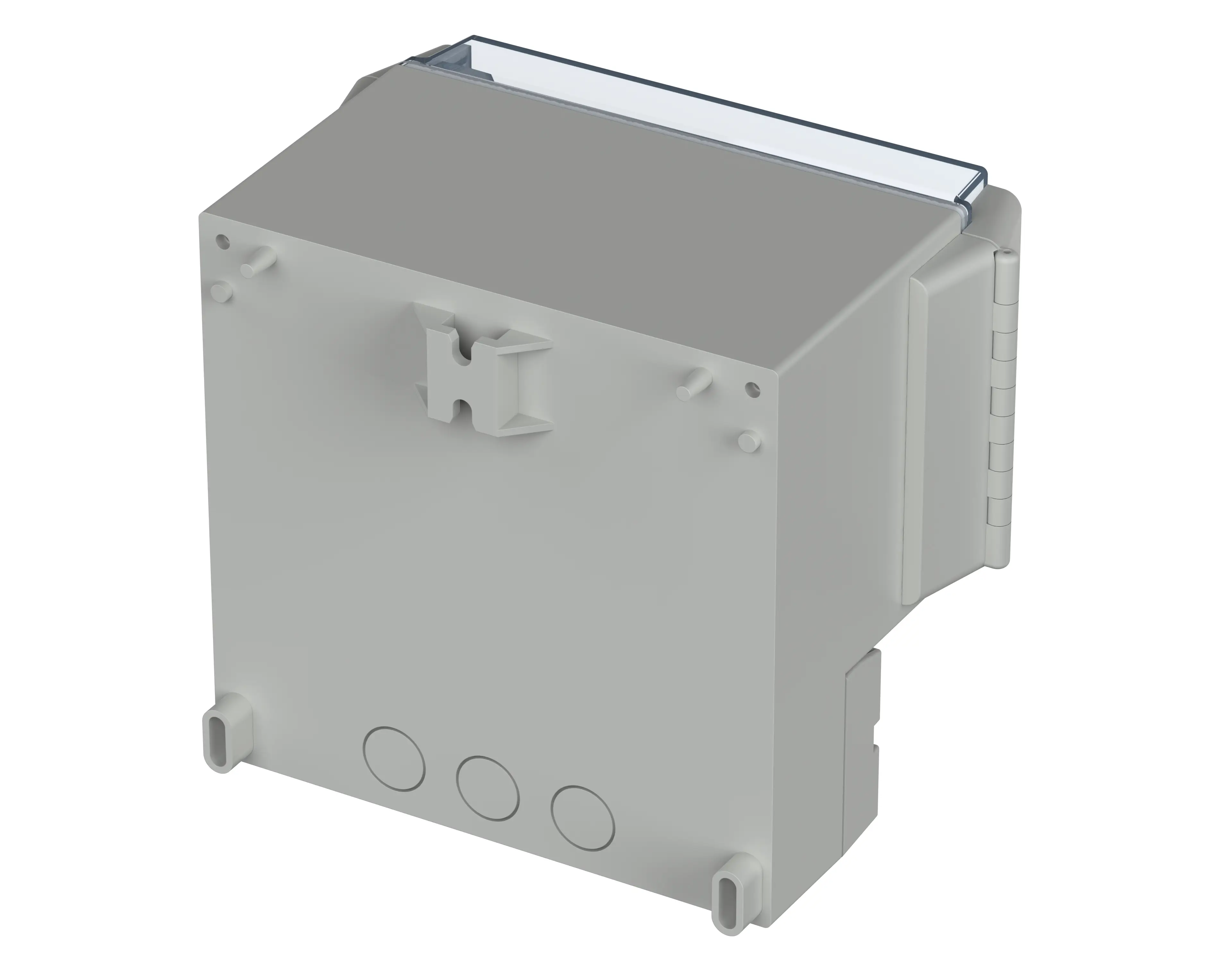

RegloCard-Plus / Combifront | Gehäuse mit metrischen Vorprägungen im Klemmenraum
RCPM 1700 V0
Best.-Nr.: 41171400

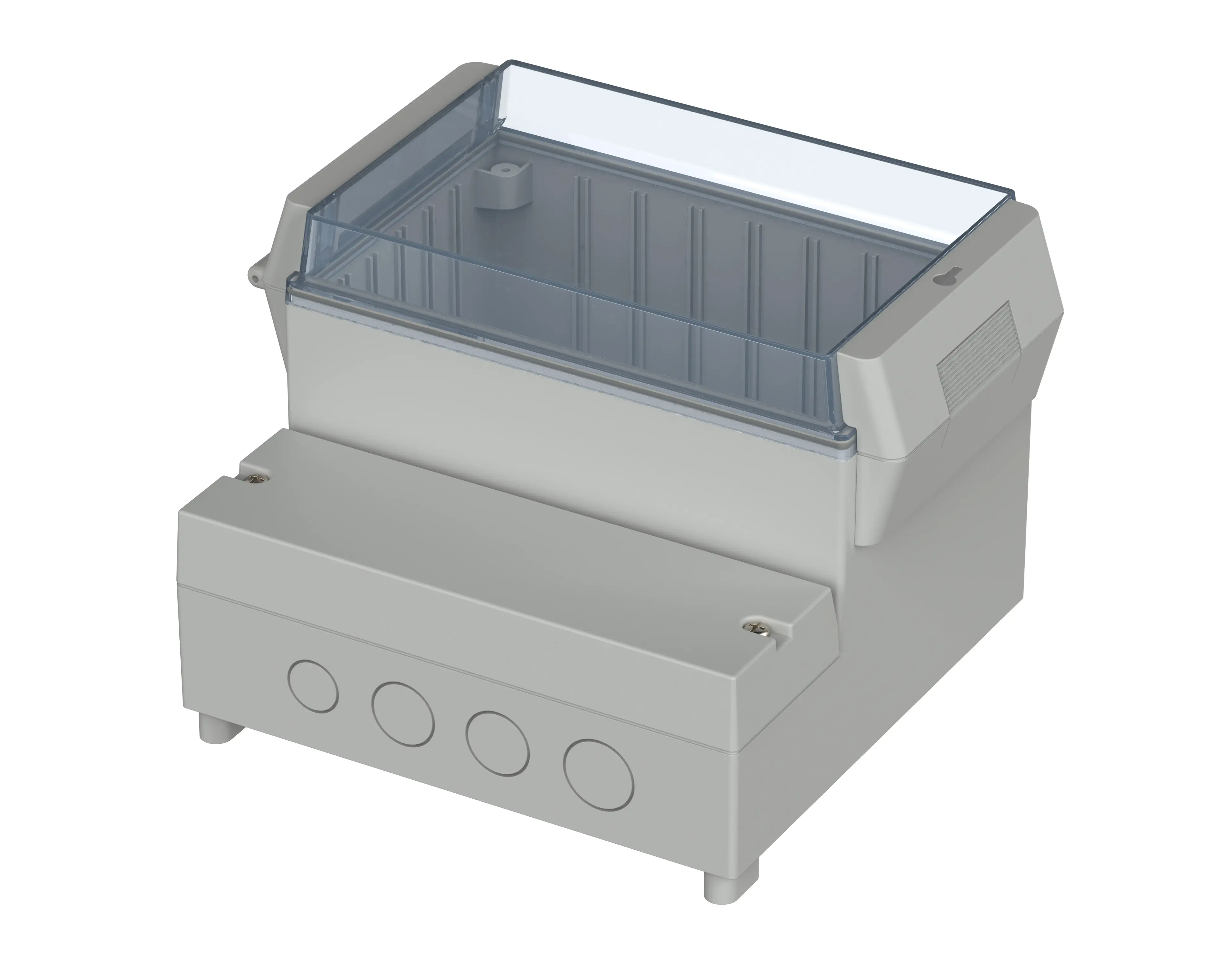

Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20
RCPM 1700 V0
Best.-Nr.: 41171400
Vorprägungen: 1 x M 12, 2 x M 16, 1 x M 20
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
166 x 161 x 121 mm
Farbton
Lichtgrau
Schutzart
IP
65
NEMA
3
Gehäusematerial
ABS, PC; Dichtung EPDM; UL 94 V0-Ausführungen auf Anfrage; Details siehe Technische Informationen
Lieferumfang

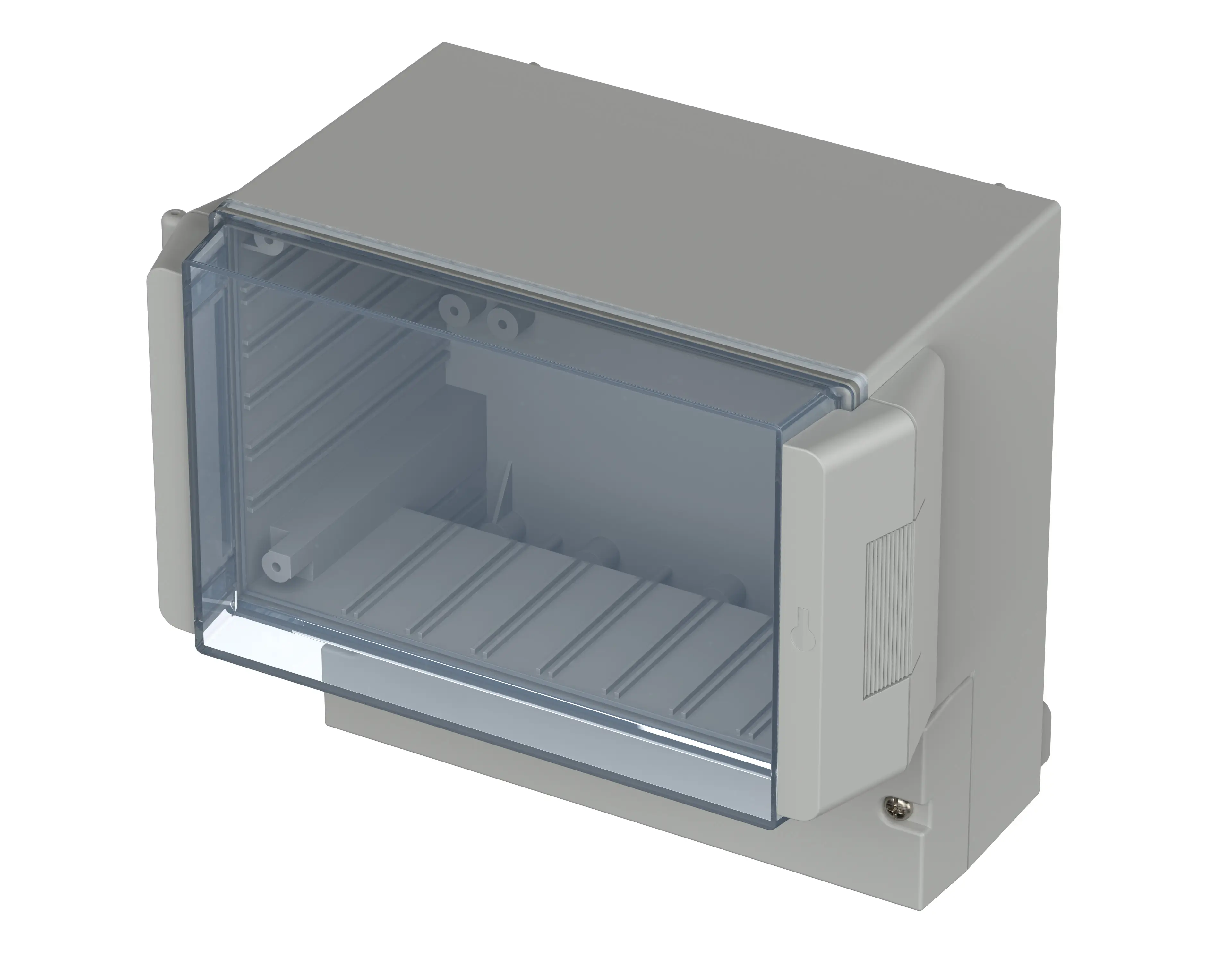

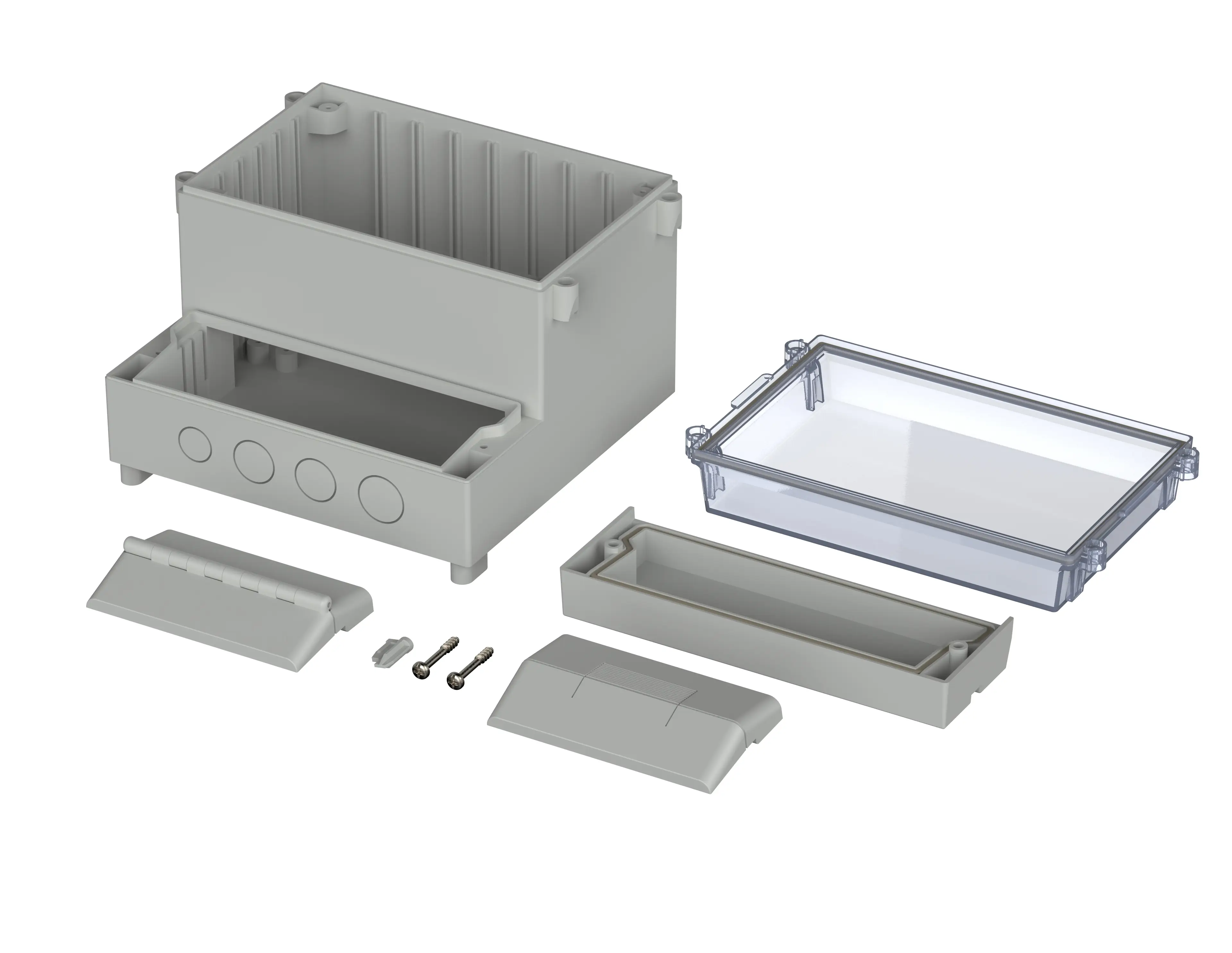

Unterteil, scharnierter, glasklarer Deckel mit Rastverschluss montiert, Klemmenraumdeckel, Sperrer, Blindstopfen, Schrauben
Hinweis
CSA Zertifikat für alle V0 Varianten auf Anfrage.
Gehäuse ohne Vorprägungen auf Anfrage.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
41171400 RCPM-1700-V0-G.dxf
(905.4 KB)
Produktzeichnung im PDF-Format:
41171400 RCPM-1700-V0.pdf
(104.5 KB)
Produktzeichnung im DXF-Format:
41171400 RCPM-1700-V0.dxf
(852.1 KB)
ABS MMIA Polyman
(Gehäuse)
ABS Elix H605
(Gehäuse)
PC Lexan243R
(Glasklar)
PC Lexan945AU
(Glasklar, V0)
- reglocard-plus-combifront de.pdf(1.0 MB)
Passendes Zubehör
Frontplatten, Alu, naturfarben eloxiert
Montageplatten, Hartpapier
Wandlaschen rückseitig anschraubbar
