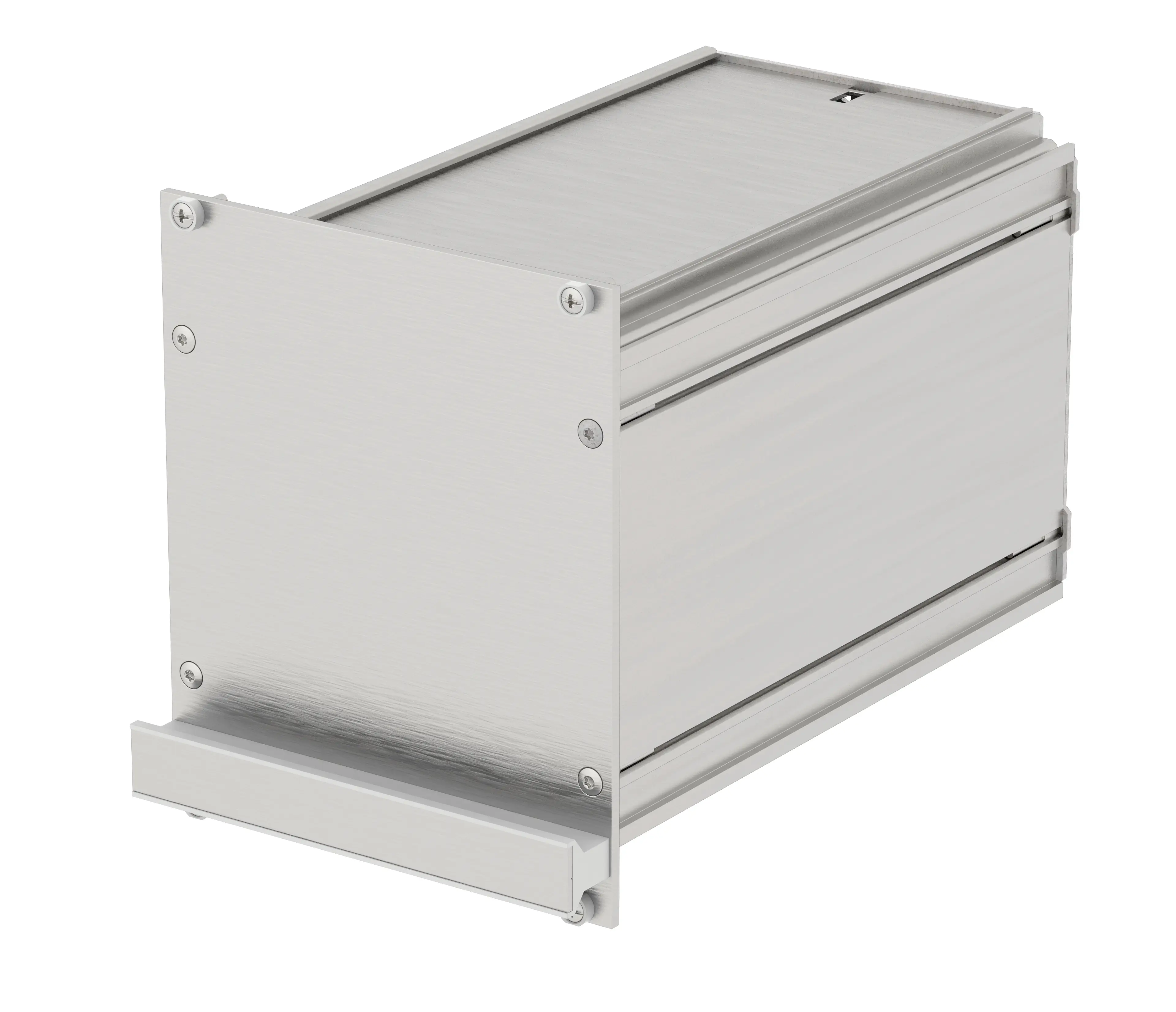

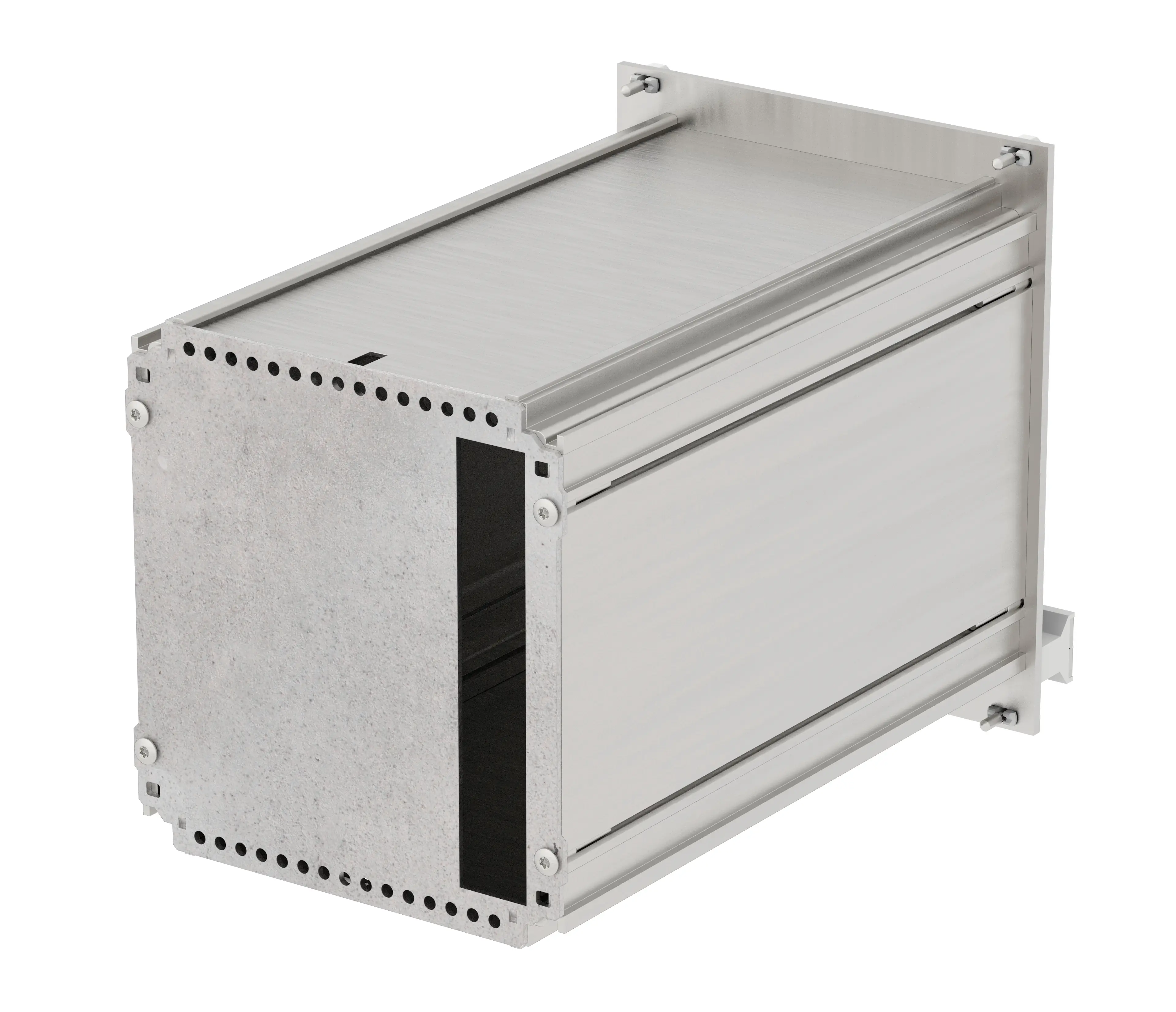

Interzoll Modul | Interzoll Kassetten PRO, 3 HE, Frontplatte Alu naturfarben eloxiert, Seitenprofile Alu farblos passiviert, Abdeckbleche Stahl verzinkt geschlossen, Rückwand Stahl verzinkt mit einem Slot, für Kartentiefe 160 mm
IZK/M 16321-RW1-P
Best.-Nr.: 85821311
IZK/M 16321-RW1-P
Best.-Nr.: 85821311
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
HE
3
TE
21
Gehäusematerial
Profile Al Mg: Si 0,5; Details siehe Technische Informationen
Lieferumfang

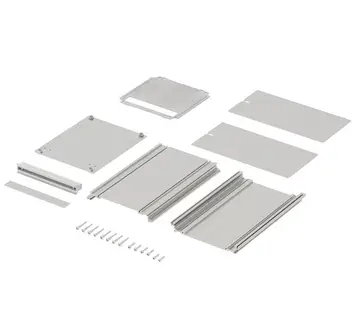

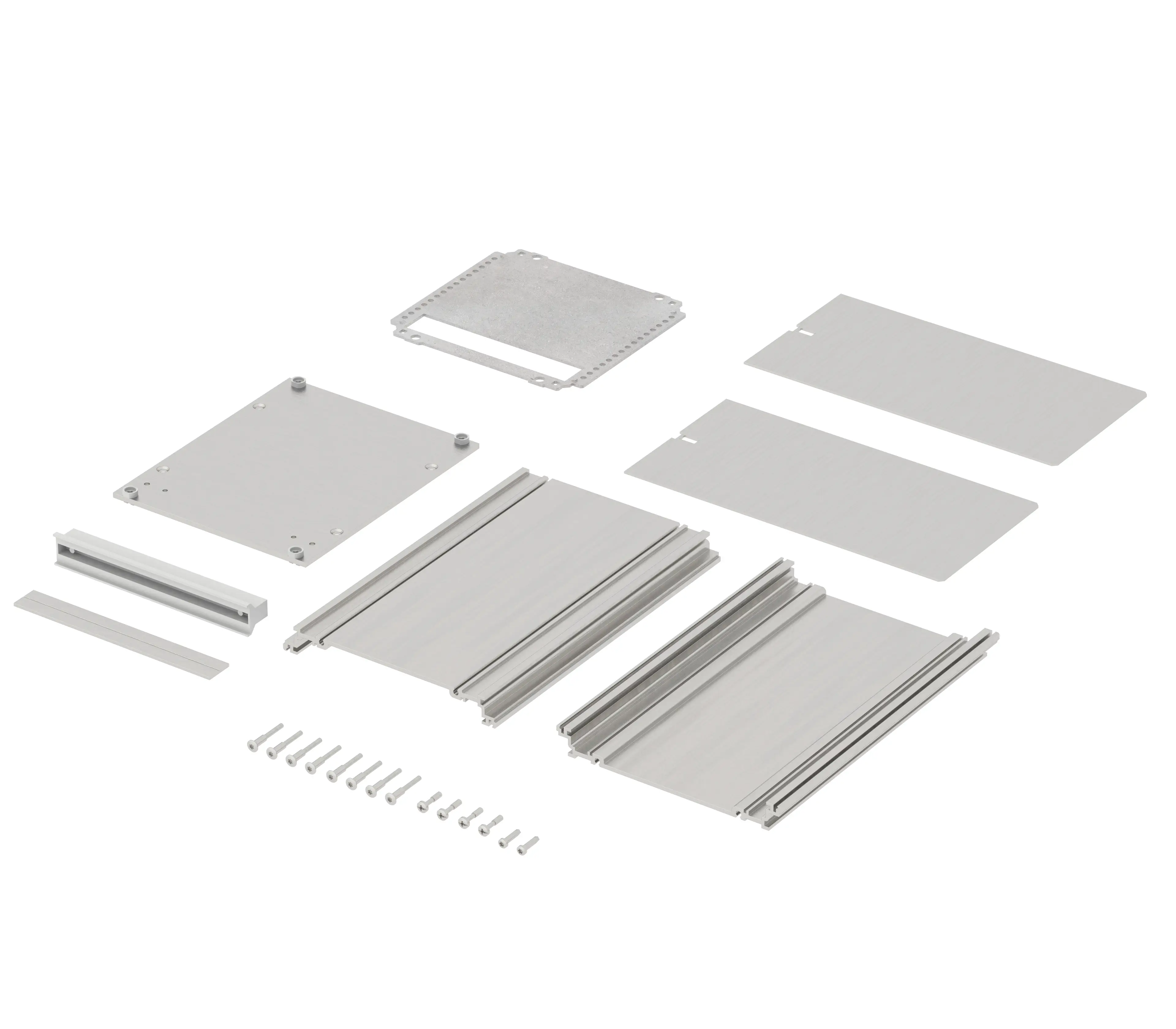

1 Frontplatte mit Griff, 2 Seitenwände, 2 Deckbleche, 1 Rückwand, Montagematerial
Hinweis
Weitere Ausführungen, 6 HE, EMV oder mit Haube auf Anfrage.
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Produktzeichnung im PDF-Format:
85821311 IZK-M-16321-RW1-P.pdf
(123.6 KB)
85821311 IZK-M-16321-RW1-P.pdf
(204.7 KB)
Produktzeichnung im DXF-Format:
85821311 IZK-M-16321-RW1-P.dxf
(1,005.9 KB)
85821311 IZK-M-16321-RW1-P.dxf
(1,014.8 KB)
- 19 Zoll-Normenuebersicht DE.pdf(4.6 MB)
- interzoll-modul de.pdf(4.6 MB)
