Interzoll Modul | Seitenwände

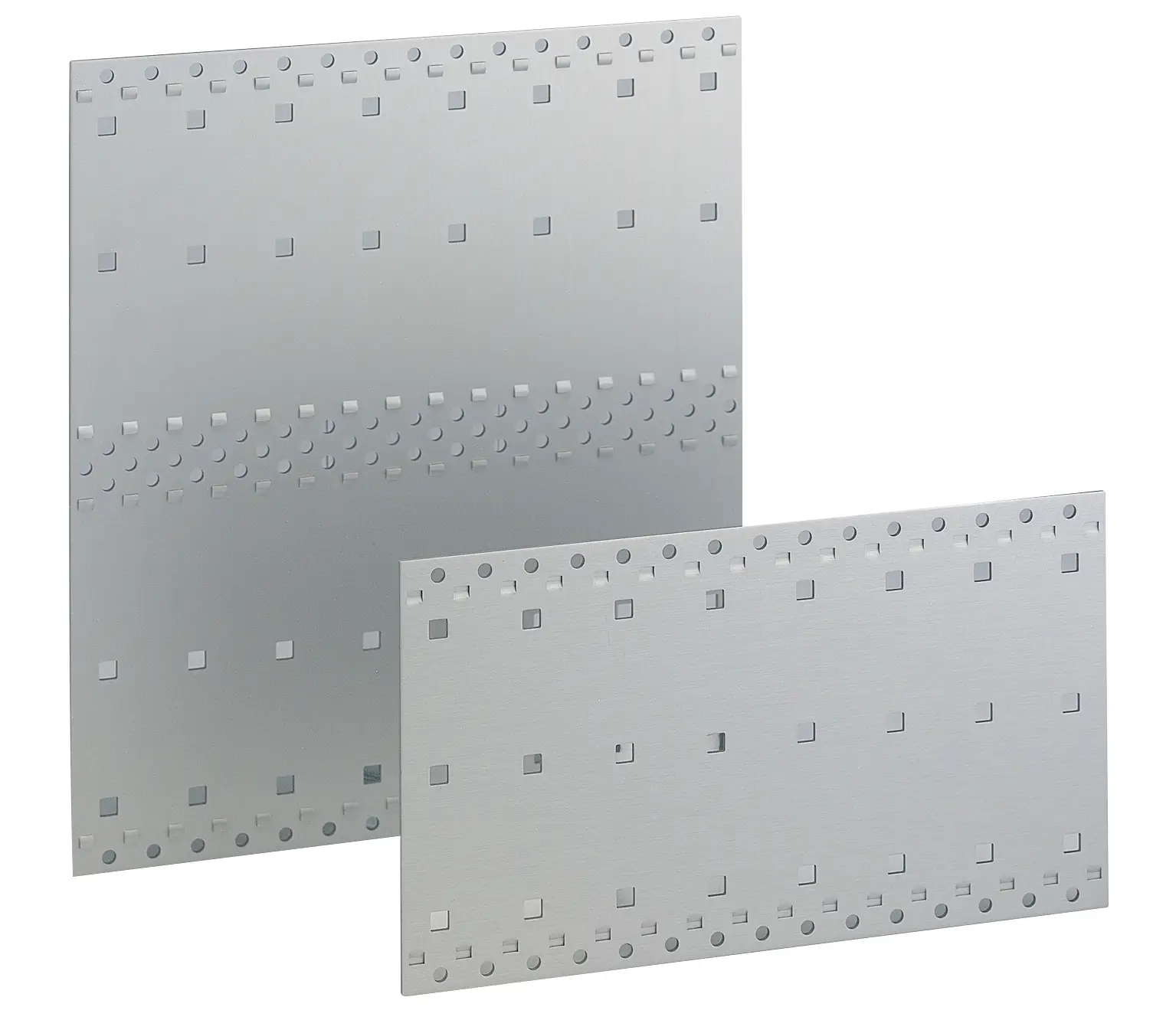

Seitenwände Standard und Compact PCI, Alu passiviert, ohne Flansch
| Modell | Best.-Nr. | A | c1 | HE | Artikelfarbe | Hinweis |
| BSW/M 18300 | 86618031 | 132.55 | 175 | 3 | -- | Gehäusetiefe 178, Seitenwandtiefe 175 |
| BSW/M 24300 | 86624031 | 132.55 | 235 | 3 | -- | Gehäusetiefe 238, Seitenwandtiefe 235 |
| BSW/M 30300 | 86630031 | 132.55 | 295 | 3 | -- | Gehäusetiefe 298, Seitenwandtiefe 295 |
| BSW/M 36300 | 86636031 | 132.55 | 355 | 3 | -- | Gehäusetiefe 358, Seitenwandtiefe 355 |
| BSW/M 42300 | 86642031 | 132.55 | 415 | 3 | -- | Gehäusetiefe 418, Seitenwandtiefe 415 |
| BSW/M 48300 | 86648031 | 132.55 | 475 | 3 | -- | Gehäusetiefe 478, Seitenwandtiefe 475 |
| BSW/M 18600 | 86618061 | 265.9 | 175 | 6 | -- | Gehäusetiefe 178, Seitenwandtiefe 175 |
| BSW/M 24600 | 86624061 | 265.9 | 235 | 6 | -- | Gehäusetiefe 238, Seitenwandtiefe 235 |
| BSW/M 30600 | 86630061 | 265.9 | 295 | 6 | -- | Gehäusetiefe 298, Seitenwandtiefe 295 |
| BSW/M 36600 | 86636061 | 265.9 | 355 | 6 | -- | Gehäusetiefe 358, Seitenwandtiefe 355 |
| BSW/M 42600 | 86642061 | 265.9 | 415 | 6 | -- | Gehäusetiefe 418, Seitenwandtiefe 415 |
| BSW/M 48600 | 86648061 | 265.9 | 475 | 6 | -- | Gehäusetiefe 478, Seitenwandtiefe 475 |
Hinweis:
Seitenwand 3 und 6 HE - Rear I/O für Compact PCI - Systeme mit Einbau von 160 mm Steckbaugruppen frontseitig und 80 mm Steckbaugruppen rückseitig nach DIN IEC 60297-3-101 / IEEE 1101.11 auf Anfrage.
Seitenwand 3 und 6 HE - Rear I/O für Compact PCI - Systeme mit Einbau von 160 mm Steckbaugruppen frontseitig und 80 mm Steckbaugruppen rückseitig nach DIN IEC 60297-3-101 / IEEE 1101.11 auf Anfrage.
Lieferumfang:
1 Seitenwand
1 Seitenwand

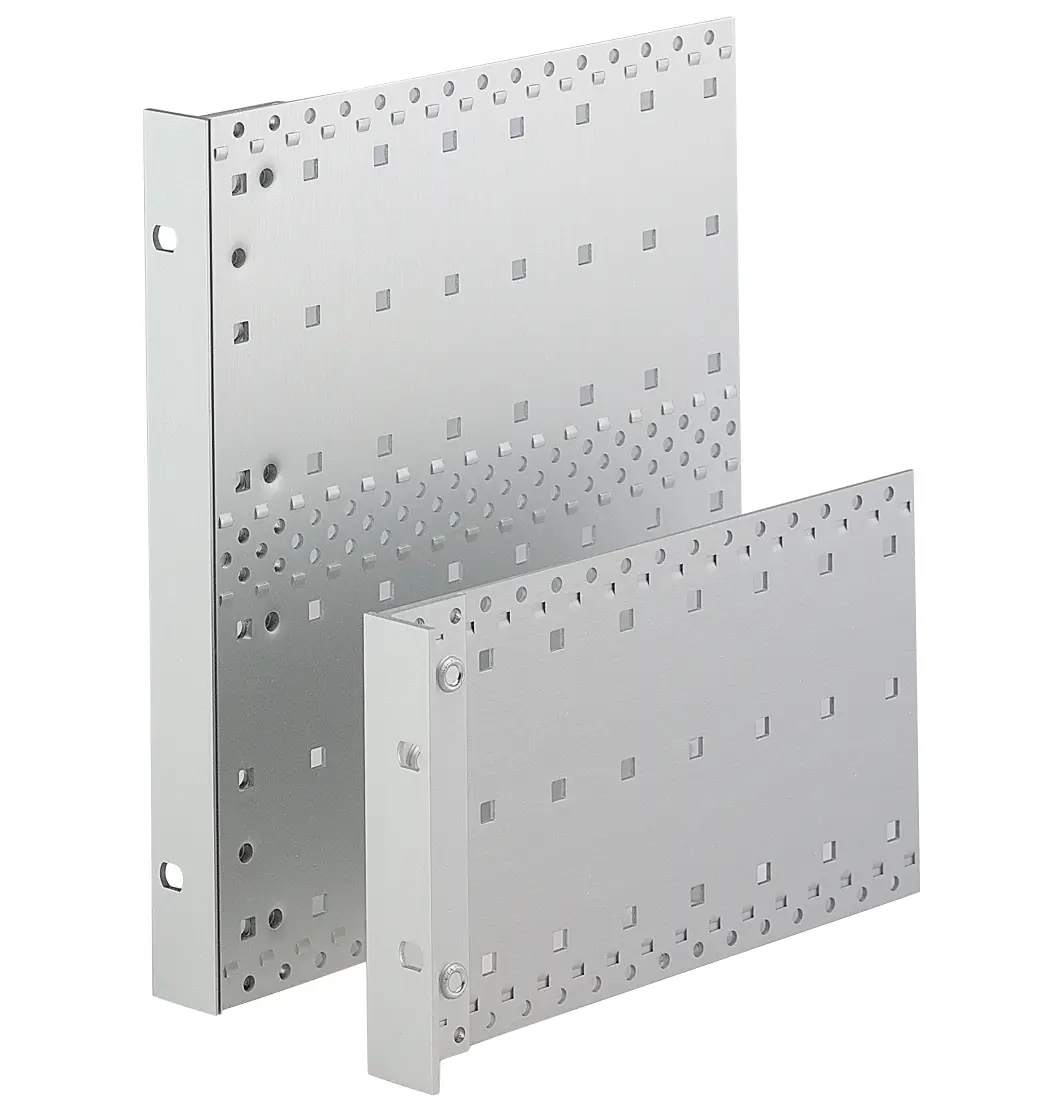

Seitenwände mit integriertem Flansch für hohe mechanische Beanspruchung, Alu passiviert, Flansch frontseitig naturfarben eloxiert
| Modell | Best.-Nr. | A | c1 | HE | Hinweis |
| BSW/M 18300-BN | 86618033 | 132.55 | 175 | 3 | Gehäusetiefe 178, Seitenwandtiefe 175 |
| BSW/M 24300-BN | 86624033 | 132.55 | 235 | 3 | Gehäusetiefe 238, Seitenwandtiefe 235 |
| BSW/M 30300-BN | 86630033 | 132.55 | 295 | 3 | Gehäusetiefe 298, Seitenwandtiefe 295 |
Hinweis:
Flanschausführungen mit Löchern für Frontgriffe sowie weitere Größen auf Anfrage.
Flanschausführungen mit Löchern für Frontgriffe sowie weitere Größen auf Anfrage.
Lieferumfang:
1 Seitenwand
1 Seitenwand

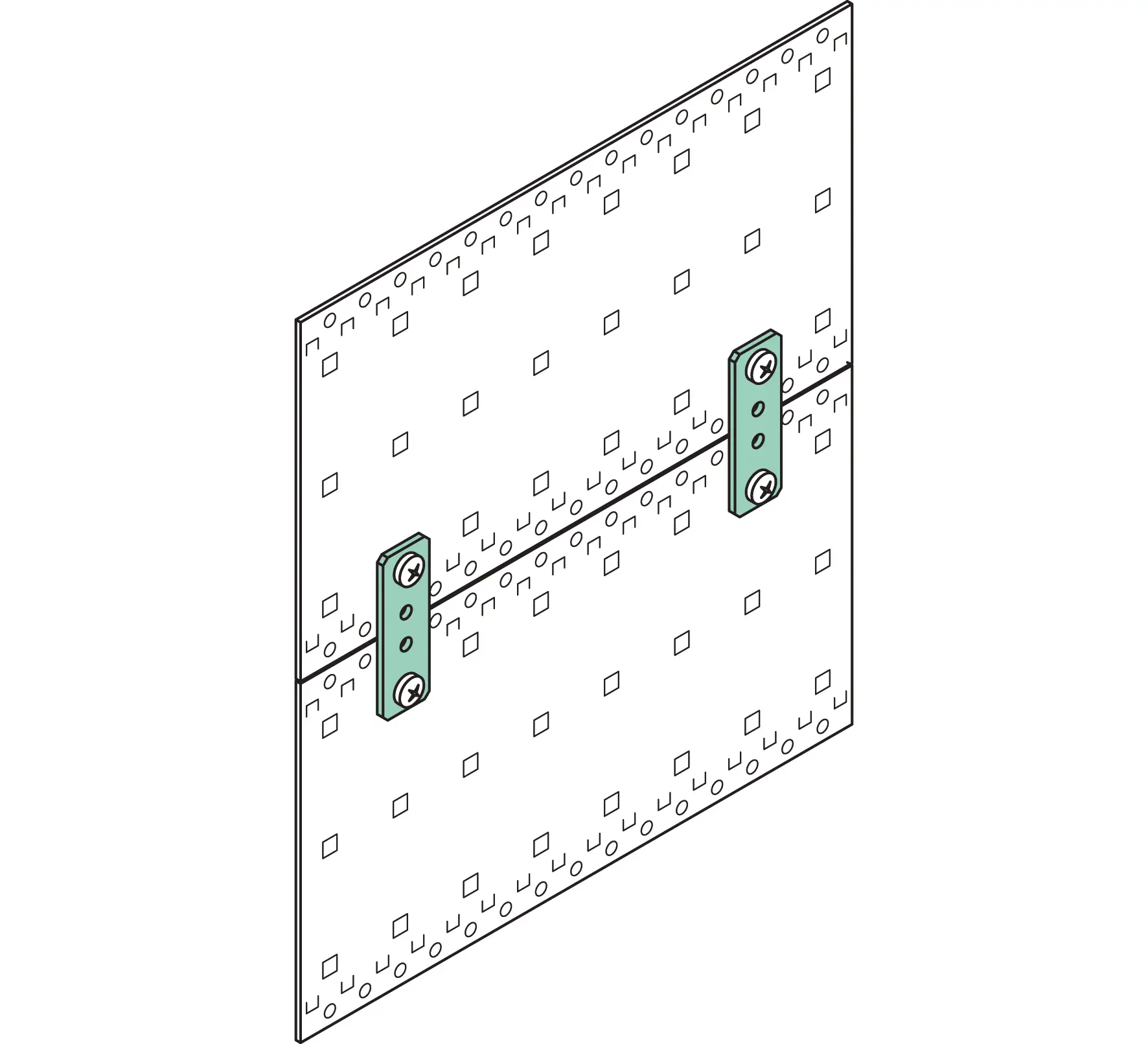

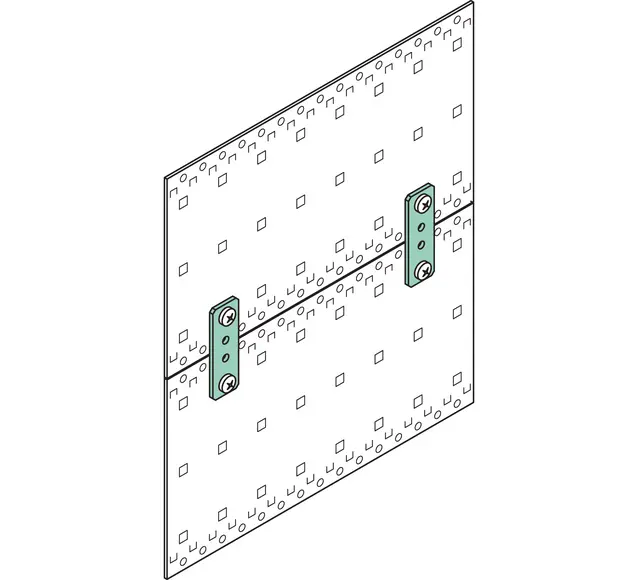

Verbindungslaschen, Zn-Druckguß, für Seitenwände Interzoll Modul
| Modell | Best.-Nr. | Artikelfarbe |
| VB/M | 86062000 | -- |
Hinweis:
BGT können mit der VB übereinander montiert werden. Verschraubung entweder über die Profilschienen-Befestigung oder separat an beliebiger Position. Montagematerial BFS/M 0600 (§§86000060§§) und 1500 (§§86000150§§) im Zubehör. Pro BGT werden 4 Stück benötigt.
BGT können mit der VB übereinander montiert werden. Verschraubung entweder über die Profilschienen-Befestigung oder separat an beliebiger Position. Montagematerial BFS/M 0600 (§§86000060§§) und 1500 (§§86000150§§) im Zubehör. Pro BGT werden 4 Stück benötigt.
Lieferumfang:
1 Verbindungslasche
1 Verbindungslasche
