Interzoll Modul | Abdeckbleche

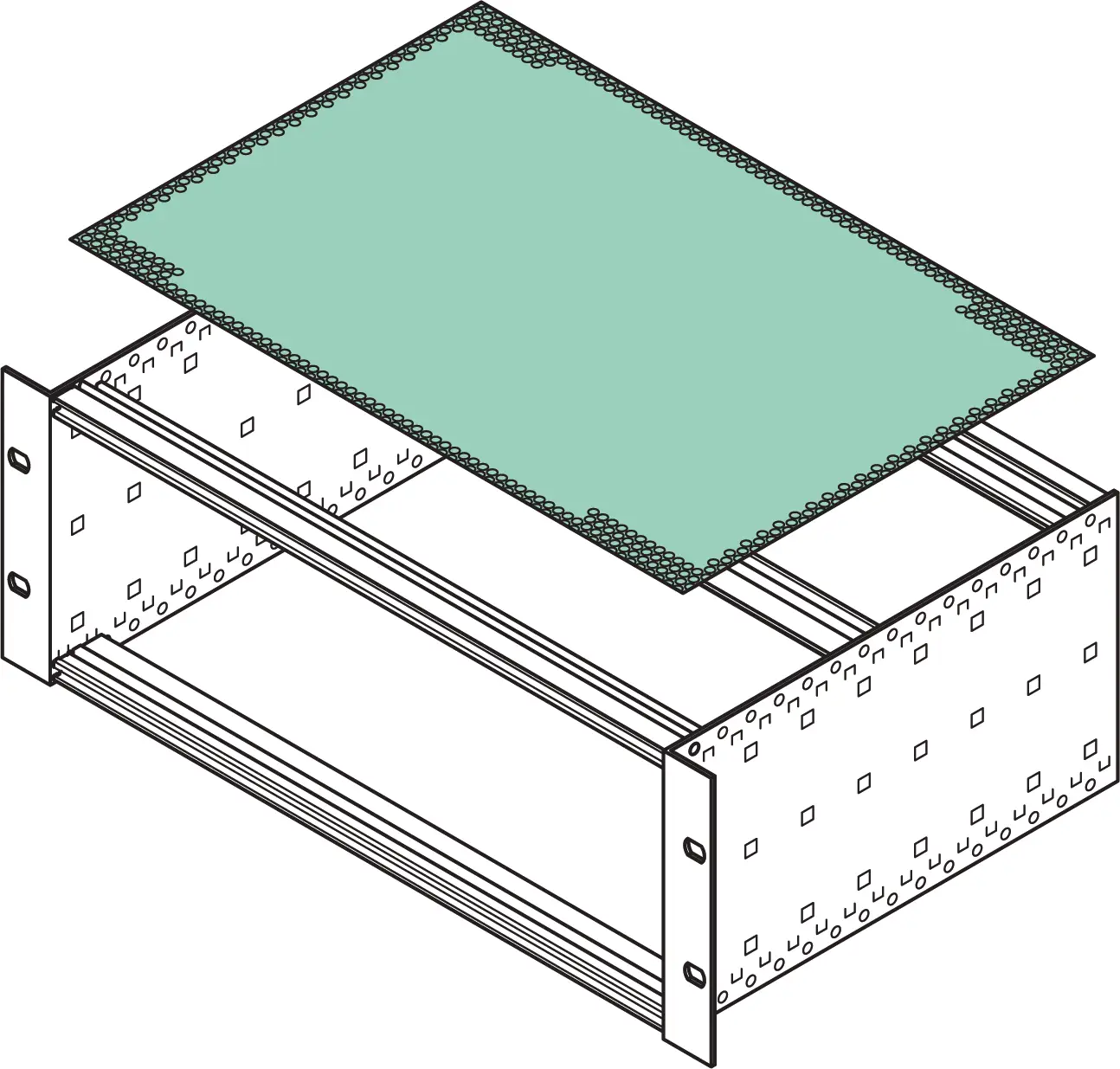

Abdeckbleche einschiebbar, Alu perforiert roh, nicht verwendbar mit BN-Profile

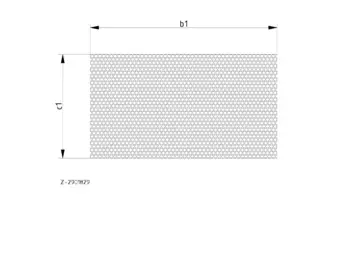

Modell | Best.-Nr. | b1 | c1 | TE | Kartentiefe |
AD/M 13042-L | 86442132 | 218.14 | 128 | 42 | 160 |
AD/M 13063-L | 86463132 | 324.82 | 128 | 63 | 160 |
AD/M 13084-L | 86484132 | 431.5 | 128 | 84 | 160 |
AD/M 19042-L | 86442192 | 218.14 | 188 | 42 | 220 |
AD/M 19063-L | 86463192 | 324.82 | 188 | 63 | 220 |
AD/M 19084-L | 86484192 | 431.5 | 188 | 84 | 220 |
Befestigung in der Profilschienennut. Weitere Ausführungen auf Anfrage.
1 Abdeckblech

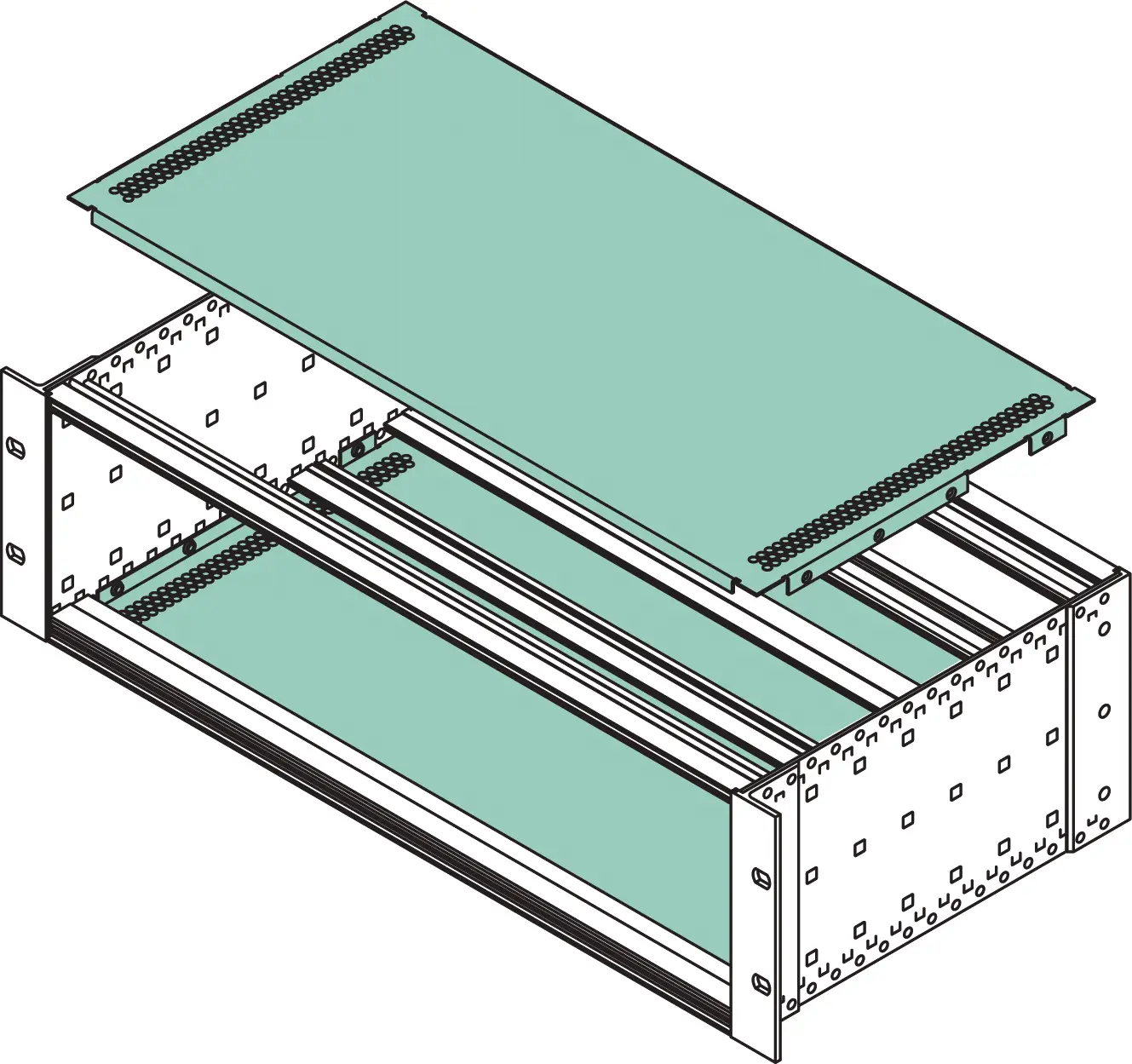

Abdeckbleche EMV anschraubbar, Alu passiviert, perforiert, mit seitlichen Ausklinkungen für Profilschienen in 160, 220, 280, 340, 400 und 460 mm Tiefe
Modell | Best.-Nr. | b1 | c1 | TE | Kartentiefe |
ADGA/M 15042-L | 86442154 | 217.99 | 151 | 42 | 160 |
ADGA/M 15063-L | 86463154 | 324.67 | 151 | 63 | 160 |
ADGA/M 15084-L | 86484154 | 431.35 | 151 | 84 | 160 |
ADGA/M 21042-L | 86442214 | 217.99 | 211 | 42 | 160, 220 |
ADGA/M 21063-L | 86463214 | 324.67 | 211 | 63 | 160, 220 |
ADGA/M 21084-L | 86484214 | 431.35 | 211 | 84 | 160, 220 |
ADGA/M 27042-L | 86442274 | 217.99 | 271 | 42 | 160, 220, 280 |
ADGA/M 27063-L | 86463274 | 324.67 | 271 | 63 | 160, 220, 280 |
ADGA/M 27084-L | 86484274 | 431.35 | 271 | 84 | 160, 220, 280 |
ADGA/M 33084-L | 86484334 | 431.35 | 331 | 84 | 160, 220, 280, 340 |
ADGA/M 39084-L | 86484394 | 431.35 | 391 | 84 | 160, 220, 280, 340, 400 |
ADGA/M 45084-L | 86484454 | 431.35 | 451 | 84 | 160, 220, 280, 340, 400, 460 |
Zusätzlich sind 4 EMV-Federn AP/M zur Kontaktierung der Profilschienen erforderlich.
2 Abdeckbleche, Montagematerial
