Interzoll Modul | Steckfrontplatten , Alu frontseitig naturfarben eloxiert, rückseitig passiviert, inkl. Griffe, Kunststoff UL 94 V 0 hellgrau

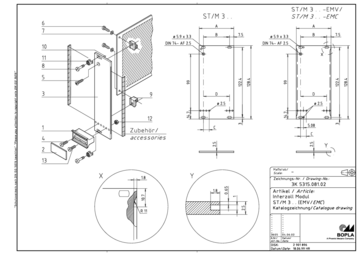

Produktzeichnung
Gehäusekonzept
Eigenschaften
Ihre Anforderungen gehen über die aufgeführten Angaben hinaus? Gerne entwickeln wir gemeinsam eine passende Lösung. Fragen Sie die gewünschten Artikel einfach über den Warenkorb an und teilen Sie uns Ihre Anforderungen im Feld „Ihre Nachricht“ mit.
Profile Al Mg: Si 0,5; Details siehe Technische Informationen

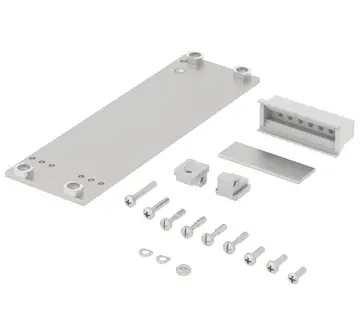

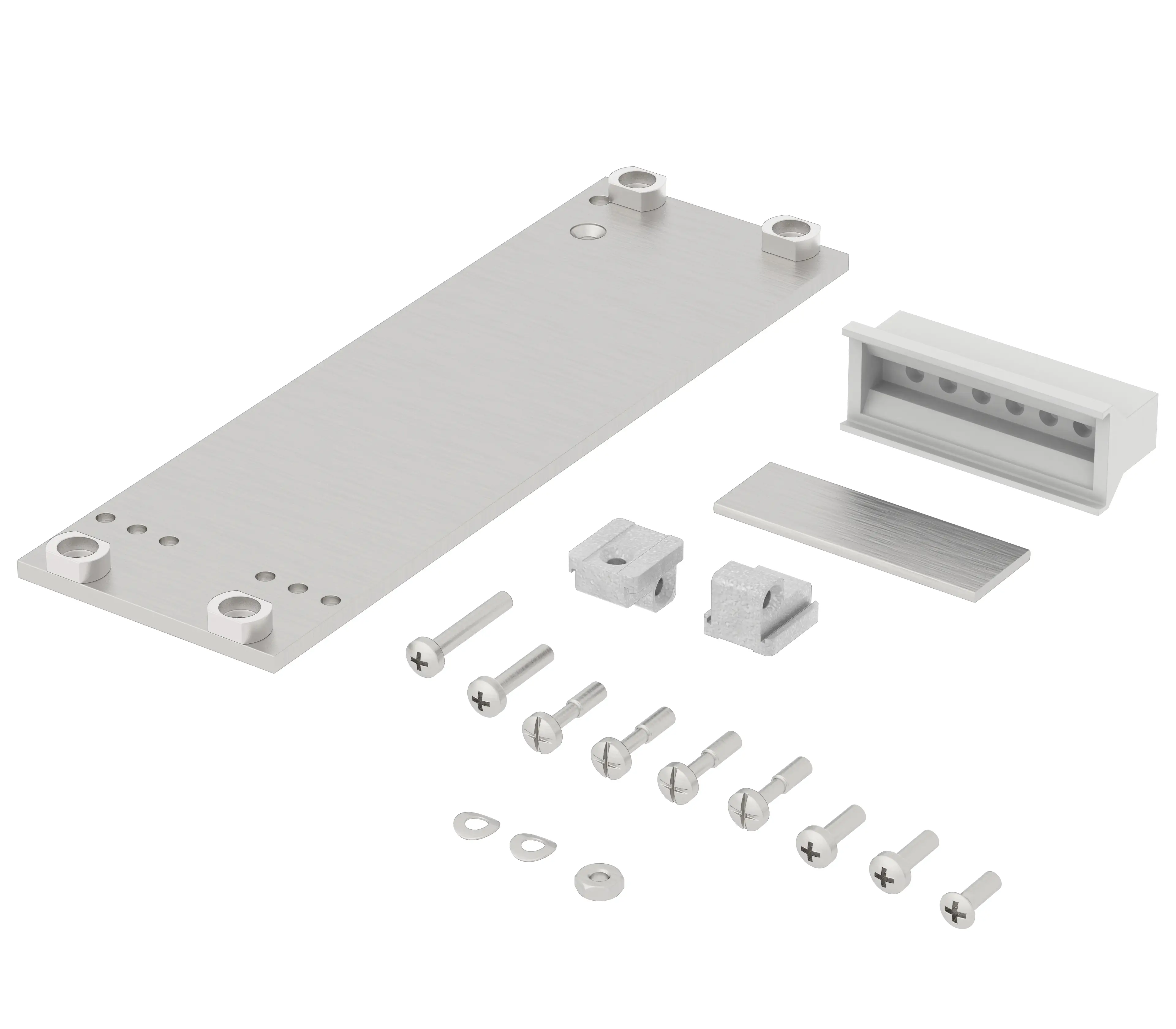

1) 1 Griff, Trapezform (LEXAN UL94 V-0)
2) 1 Beschriftungsplatte (Alu 1,5 mm, eloxiert)
3) 1 Frontplatte Aluminium (2,5 mm, Frontseite eloxiert, Rückseite gelb chromatiert)
4) 1 Zylinderkopfschraube (SHR Z M 2,5x16)
5) 1 Linsensenkkopfschraube (SHR S M 2,5x8)
6) 2 Zylinderkopfschraube (SHR Z M 2,5x8)
7) 2 Federscheibe (A 2,6)
8) bis 7 TE: 2 Halsschraube mit Kreuzschlitz (M 2,5x12,3, für Steckfrontplatten)
8) ab 8 TE: 4 Halsschraube mit Kreuzschlitz (M 2,5x12,3, für Steckfrontplatten)
9) 2 Leiterkartenhalter (ZN-Druckguß, mit 2 Gewinden M 2,5)
10) 1 Zylinderkopfschraube (SHR Z M 2,5x12)
11) bis 7 TE: 2 Kunststoffschraubenhalter (PA6, grau, ungeschirmt, für Steckfrontplatten)
11) ab 8 TE: 4 Kunststoffschraubenhalter (grau, ungeschirmt, für Steckfrontplatten)
12) 1 Sechskantmutter (M 2,5 für Ausführung mit Metall Leiterkartenhalter)
Weitere Größen auf Anfrage
Bitte beachten: Passendes Druckausgleichselement ermitteln
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines DAE.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
- 19 Zoll-Normenuebersicht DE.pdf (4.6 MB)
- interzoll-modul de.pdf (3.9 MB)
