Internorm Stil | Ohne Lüftung

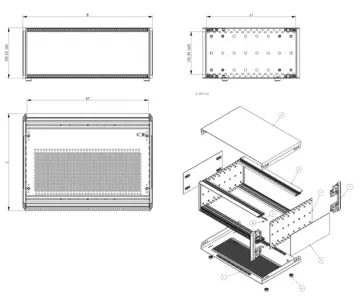

Gehäuse ohne Lüftung, 3 HE

Ohne Lüftung Gehäuse ohne Lüftung, 3 HE
2903302 INS   3
Modell Best.-Nr. A B C a1 b1 c1 IP NEMA HE TE
INS 24340 85024345 132.55 235.54 255.5 112.35 213.94 235.5 20 1 3 42
INS 24360 85024365 132.55 342.02 255.5 112.35 320.62 235.5 20 1 3 63
INS 24380 85024385 132.55 448.7 255.5 112.35 427.3 235.5 20 1 3 84
INS 30340 85030345 132.55 235.54 315.5 112.35 213.94 295.5 20 1 3 42
INS 30360 85030365 132.55 342.02 315.5 112.35 320.62 295.5 20 1 3 63
INS 30380 85030385 132.55 448.7 315.5 112.35 427.3 295.5 20 1 3 84
INS 36360 85036365 132.55 342.02 375.5 112.35 320.62 355.5 20 1 3 63
INS 36380 85036385 132.55 448.7 375.5 112.35 427.3 355.5 20 1 3 84
INS 42380 85042385 132.55 448.7 435.5 112.35 427.3 415.5 20 1 3 84
INS 48380 85048385 132.55 448.7 495.5 112.35 427.3 475.5 20 1 3 84
Hinweis:

Einbauverhältnisse nach IEC 60297-3-101

Lieferumfang:
1) 2 Seitenwände (Al, weiß chromatiert)
2) 4 Frontprofile, geeignet für Aushebegriff nach IEEE 1101.10 (Al, Sichtflächen pulverbeschichtet, anthrazitgrau, ähnlich RAL 7016)
3) 4 Blenden (Zink-Druckguss, pulverbeschichtet, anthrazitgrau, ähnlich RAL 7016)
4) 2 Abdeckbleche mit Erdungsfahne; 1 davon mit Lüftung bodenseitig (Al, weiß chromatiert, Sichtflächen pulverbeschichtet, weißaluminium, ähnlich RAL 9006)
5) 2 Seitenwandverkleidungen (Al, weiß chromatiert, Sichtflächen pulverbeschichtet, weißaluminium, ähnlich RAL 9006)
6) 4 Gehäusefüße (PC, schwarz mit Rutschsicherung)
7) 4 Gewindestreifen (GS/M)
8) 4 Gewindestifte M2,5 (GSE/M)
9) 1 Satz Befestigungsmaterial BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (ohne Darstellung)

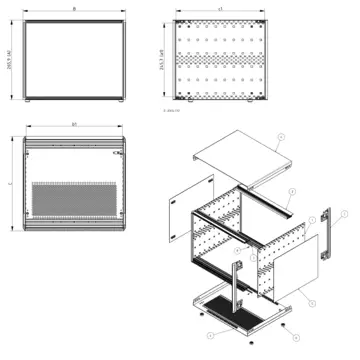

Gehäuse ohne Lüftung, 6 HE

Ohne Lüftung Gehäuse ohne Lüftung, 6 HE
2904372 INS   6
Modell Best.-Nr. A B C a1 b1 c1 IP NEMA HE TE
INS 30640 85030645 265.9 235.54 315.5 245.69 213.94 295.5 20 1 6 42
INS 30660 85030665 265.9 342.02 315.5 245.69 320.62 295.5 20 1 6 63
INS 30680 85030685 265.9 448.7 315.5 245.69 427.3 295.5 20 1 6 84
INS 36640 85036645 265.9 235.54 375.5 245.69 213.94 355.5 20 1 6 42
INS 36660 85036665 265.9 342.02 375.5 245.69 320.62 355.5 20 1 6 63
INS 36680 85036685 265.9 448.7 375.5 245.69 427.3 355.5 20 1 6 84
INS 42680 85042685 265.9 448.7 435.5 245.69 427.3 415.5 20 1 6 84
INS 48680 85048685 265.9 448.7 495.5 245.69 427.3 475.5 20 1 6 84
Hinweis:

Einbauverhältnisse nach IEC 60297-3-101

Lieferumfang:
1) 2 Seitenwände (Al, weiß chromatiert)
2) 4 Frontprofile, geeignet für Aushebegriff nach IEEE 1101.10 (Al, Sichtflächen pulverbeschichtet, anthrazitgrau, ähnlich RAL 7016)
3) 4 Blenden (Zink-Druckguss, pulverbeschichtet, anthrazitgrau, ähnlich RAL 7016)
4) 2 Abdeckbleche mit Erdungsfahne; 1 davon mit Lüftung bodenseitig (Al, weiß chromatiert, Sichtflächen pulverbeschichtet, weißaluminium, ähnlich RAL 9006)
5) 2 Seitenwandverkleidungen (Al, weiß chromatiert, Sichtflächen pulverbeschichtet, weißaluminium, ähnlich RAL 9006)
6) 4 Gehäusefüße (PC, schwarz mit Rutschsicherung)
7) 4 Gewindestreifen (GS/M)
8) 4 Gewindestifte M2,5 (GSE/M)
9) 1 Satz Befestigungsmaterial BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (ohne Darstellung)
