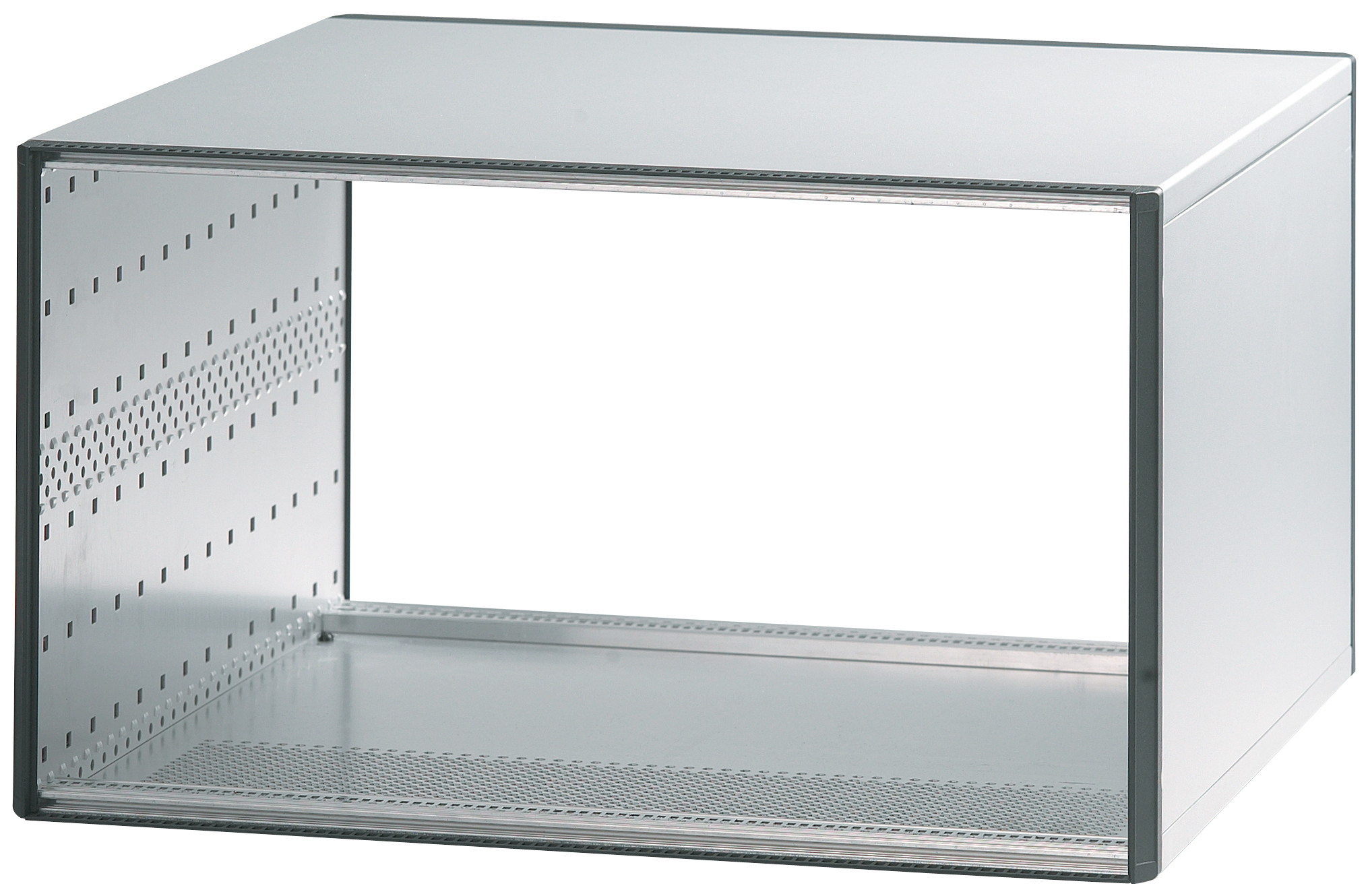

Internorm Stil | Gehäuse ohne Lüftung, 6 HE
Produktzeichnung
Gehäusekonzept
Eigenschaften
Profile: Al Mg Si 0,5, eloxiert. Blenden: Aludruckguß. Frontgriffe/Flansche: Alu-Druckguß. Seitenwände, Abdeck- und Seitenbleche: Alu, passiviert.
1) 2 Seitenwände (Al, weiß chromatiert)
2) 4 Frontprofile, geeignet für Aushebegriff nach IEEE 1101.10 (Al, Sichtflächen pulverbeschichtet, anthrazitgrau, ähnlich RAL 7016)
3) 4 Blenden (Zink-Druckguss, pulverbeschichtet, anthrazitgrau, ähnlich RAL 7016)
4) 2 Abdeckbleche mit Erdungsfahne; 1 davon mit Lüftung bodenseitig (Al, weiß chromatiert, Sichtflächen pulverbeschichtet, weißaluminium, ähnlich RAL 9006)
5) 2 Seitenwandverkleidungen (Al, weiß chromatiert, Sichtflächen pulverbeschichtet, weißaluminium, ähnlich RAL 9006)
6) 4 Gehäusefüße (PC, schwarz mit Rutschsicherung)
7) 4 Gewindestreifen (GS/M)
8) 4 Gewindestifte M2,5 (GSE/M)
9) 1 Satz Befestigungsmaterial BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (ohne Darstellung)
Einbauverhältnisse nach IEC 60297-3-101
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
- 19 Zoll-Normenuebersicht DE.pdf(4.6 MB)
- internorm-stil de.pdf(8.5 MB)
- FP-M-HE EMV-Feder EMC Springs 86999914.pdf(141.4 KB)
- FP-M-TE EMV-Feder EMC Springs 86999916.pdf(104.0 KB)
- Internorm-Stil INS Erdungsanweisung Grounding 86999901.pdf(1.0 MB)
- Internorm-Stil INS Gehaeusemontage Enclosure Assembly 85999902.pdf(1.2 MB)
- Internorm-Stil INS Modulschienenausbau Modular Rail Extension 86999903.pdf(439.1 KB)
- Internorm-Stil INS Seitenwand-Druckverschluss Side Panel Spring Clip 86999906.pdf(410.8 KB)
- Internorm-Stil INS Tower-Gehaeuse Tower Enclosure 85999903.pdf(1.1 MB)
- KE-M Kartenerdung Card Earthing 86999919.pdf(227.1 KB)
Passendes Zubehör
Aufstellfüße klappbar, Kunststoff UL 94 V0 anthrazitgrau, rutschfest
EMV-Federn Stahl rostfrei, für die Kontaktierung zwischen Frontplatte / Busplatine und Profil
EMV-Federn zur horizontalen Schirmung zwischen Abdeckblechen und Seitenwänden, Stahl rostfrei
Erdungsset, zur Schutzleiterverbindung der Gehäuseteile, Cu-Litze 1,5 mm, PVC-Ummantelung
Stapeladapter steckbar, Kunststoff UL 94 V0 anthrazitgrau
