Internorm Stil | Gehäuse ohne Lüftung, 3 HE

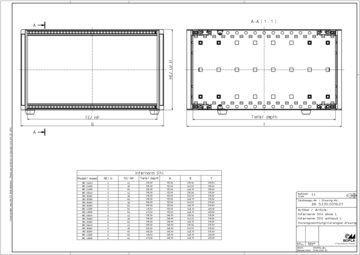

Produktzeichnung
Gehäusekonzept
Eigenschaften
Profile: Al Mg Si 0,5, eloxiert. Blenden: Aludruckguß. Frontgriffe/Flansche: Alu-Druckguß. Seitenwände, Abdeck- und Seitenbleche: Alu, passiviert.
1) 2 Seitenwände (Al, weiß chromatiert)
2) 4 Frontprofile, geeignet für Aushebegriff nach IEEE 1101.10 (Al, Sichtflächen pulverbeschichtet, anthrazitgrau, ähnlich RAL 7016)
3) 4 Blenden (Zink-Druckguss, pulverbeschichtet, anthrazitgrau, ähnlich RAL 7016)
4) 2 Abdeckbleche mit Erdungsfahne; 1 davon mit Lüftung bodenseitig (Al, weiß chromatiert, Sichtflächen pulverbeschichtet, weißaluminium, ähnlich RAL 9006)
5) 2 Seitenwandverkleidungen (Al, weiß chromatiert, Sichtflächen pulverbeschichtet, weißaluminium, ähnlich RAL 9006)
6) 4 Gehäusefüße (PC, schwarz mit Rutschsicherung)
7) 4 Gewindestreifen (GS/M)
8) 4 Gewindestifte M2,5 (GSE/M)
9) 1 Satz Befestigungsmaterial BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (ohne Darstellung)
Einbauverhältnisse nach IEC 60297-3-101
Bitte beachten!
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
- 19 Zoll-Normenuebersicht DE.pdf(4.6 MB)
- internorm-stil de.pdf(8.5 MB)
- FP-M-HE EMV-Feder EMC Springs 86999914.pdf(141.4 KB)
- FP-M-TE EMV-Feder EMC Springs 86999916.pdf(104.0 KB)
- Internorm-Stil INS Erdungsanweisung Grounding 86999901.pdf(1.0 MB)
- Internorm-Stil INS Gehaeusemontage Enclosure Assembly 85999902.pdf(1.2 MB)
- Internorm-Stil INS Modulschienenausbau Modular Rail Extension 86999903.pdf(439.1 KB)
- Internorm-Stil INS Seitenwand-Druckverschluss Side Panel Spring Clip 86999906.pdf(410.8 KB)
- Internorm-Stil INS Tower-Gehaeuse Tower Enclosure 85999903.pdf(1.1 MB)
- KE-M Kartenerdung Card Earthing 86999919.pdf(227.1 KB)
Passendes Zubehör
Aufstellfüße klappbar, Kunststoff UL 94 V0 anthrazitgrau, rutschfest
Aufstelltragegriffe für INS 3 HE, verstell- und rastbar, anthrazitgrau/weißaluminium pulverbeschichtet (montierbar nur in Verbindung mit Seitenwandblende SBT/INS)
EMV-Federn Stahl rostfrei, für die Kontaktierung zwischen Frontplatte / Busplatine und Profil
EMV-Federn zur horizontalen Schirmung zwischen Abdeckblechen und Seitenwänden, Stahl rostfrei
Erdungsset, zur Schutzleiterverbindung der Gehäuseteile, Cu-Litze 1,5 mm, PVC-Ummantelung
Flachbandgriffe aus kunststoffummantelter Stahlfeder, anthrazitgrau, inkl. Seitenwandblende
Seitenwandblenden für Aufstelltragegriff AGR/INS
Stapeladapter steckbar, Kunststoff UL 94 V0 anthrazitgrau
