BoLink | Gehäuse

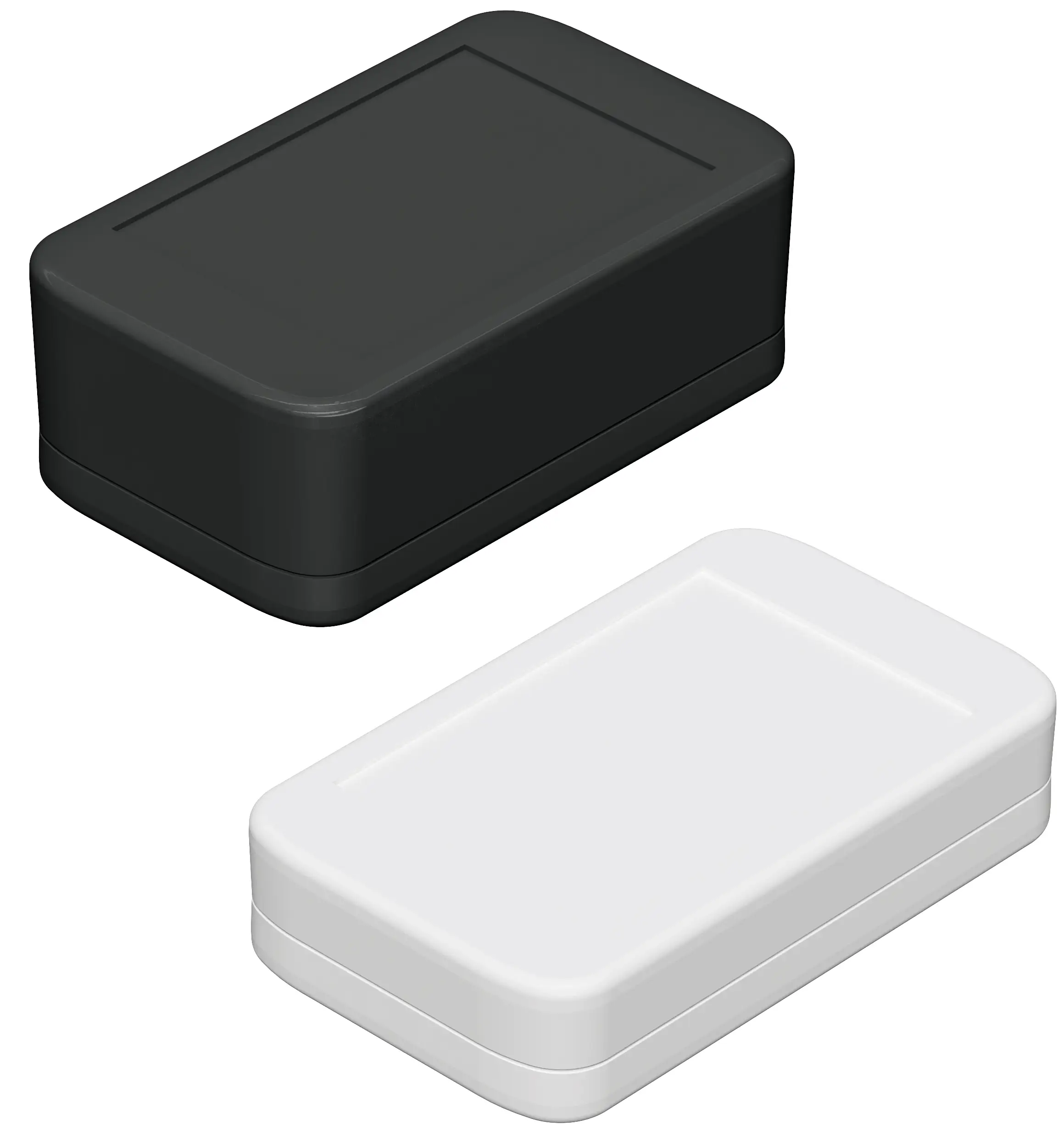

Gehäuse, IP40 (IP65)

Modell	Best.-Nr.	A	B	C	a1	a2	a3	a4	b1	b2	b3	c1	c2	c3	c4	IP	NEMA	Farbe
BL 704015-9003	16174303	70.4	42.4	15.5	-	49	62.3	49	34	34.3	34	10.3	2	0.6	0.6	40, 65	1,3	Weiß
BL 704015-9005	16174305	70.4	42.4	15.5	-	49	62.3	49	34	34.3	34	10.3	2	0.6	0.6	40, 65	1,3	Schwarz
BL 704020-9003	16174403	70.9	42.9	22	-	49	62.3	49	34	34.3	34	16.8	2	0.6	0.6	40, 65	1,3	Weiß
BL 704020-9005	16174405	70.9	42.9	22	-	49	62.3	49	34	34.3	34	16.8	2	0.6	0.6	40, 65	1,3	Schwarz
BL 704025-9003	16174503	71.2	43.2	26	-	49	62.3	49	34	34.3	34	20.8	2	0.6	0.6	40, 65	1,3	Weiß
BL 704025-9005	16174505	71.2	43.2	26	-	49	62.3	49	34	34.3	34	20.8	2	0.6	0.6	40, 65	1,3	Schwarz
BL 757530-9003	16188603	76.25	76.25	29	-	63.5	67.3	47	63.5	67.3	64	22.4	2.4	1.2	0.6	40, 65	1,3	Weiß
BL 757530-9005	16188605	76.25	76.25	29	-	63.5	67.3	47	63.5	67.3	64	22.4	2.4	1.2	0.6	40, 65	1,3	Schwarz
BL 855530-9003	16196603	86.25	56.25	29	-	73.5	77.3	57	43.5	47.3	44	22.4	2.4	1.2	0.6	40, 65	1,3	Weiß
BL 855530-9005	16196605	86.25	56.25	29	-	73.5	77.3	57	43.5	47.3	44	22.4	2.4	1.2	0.6	40, 65	1,3	Schwarz

Hinweis:

Mit Designdichtung BL_ DI aufrüstbar auf IP65 (16374005 Schwarz, 16374003 Weiß, 16374001 Signalrot, 16374002 Signalblau).

Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.

Lieferumfang:
Ober- und Unterteil, 4 Schrauben
