Elegant | Gehäuse mit Kunststoff-Frontplatten

EG 1545 FK
Best.-Nr.:32154542
EG 1545 FK 1 B 32154542
EG 1545 FK 2 B 32154542
EG 1545 FK 3 B 32154542
EG 1545 FK 1 B 32154542
EG 1545 FK 2 B 32154542
EG 1545 FK 3 B 32154542
EG 1545 FK
Best.-Nr.:32154542
Warenkorb
Stück
Stück
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.

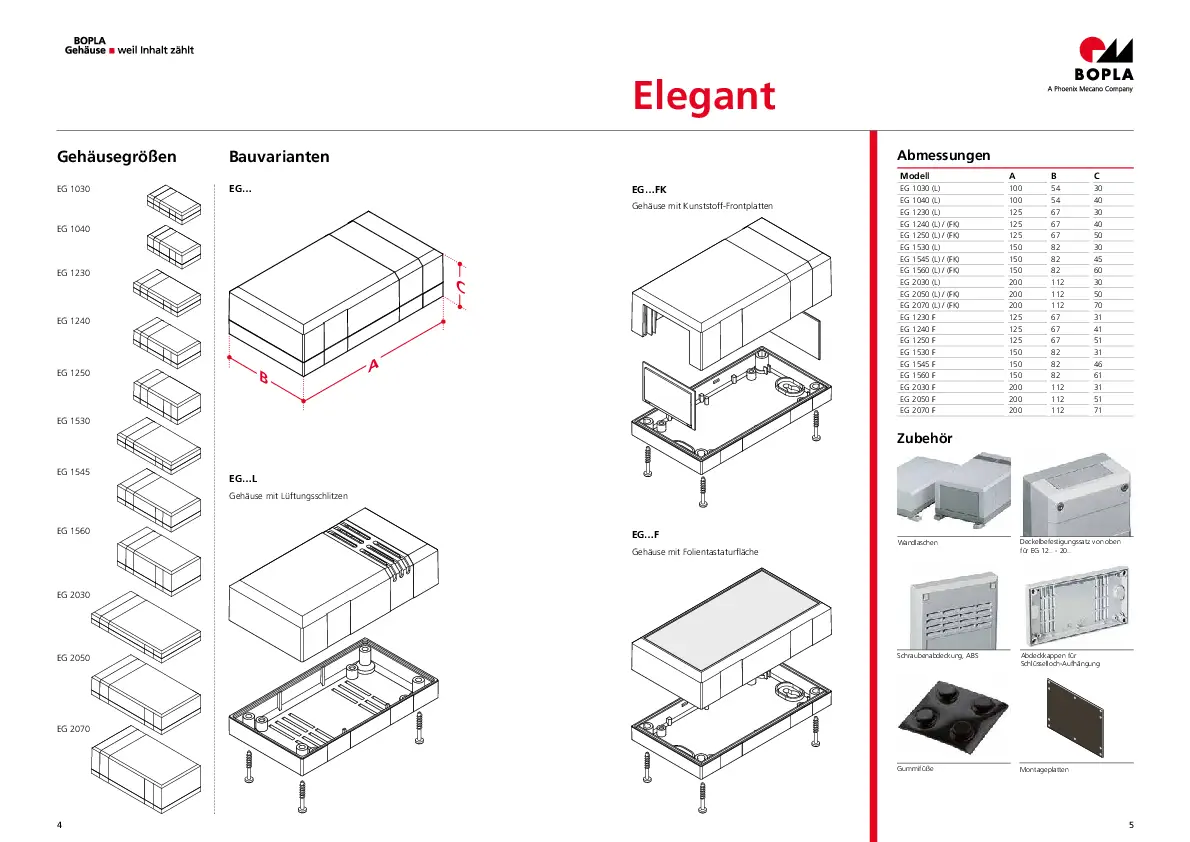

Produktzeichnung

Gehäusekonzept

Elegant

Eigenschaften

Abmessungen
150 x 82 x 45 mm
Farbton
lichtgrau/achatgrau
Schutzart
IP 40
NEMA
1
Einsatztemperatur
-10 bis +65° C

Merkmale

  • Wandbefestigung
= vorhanden = optional aufrüstbar

Ihre Anforderungen gehen über die aufgeführten Angaben hinaus? Gerne entwickeln wir gemeinsam eine passende Lösung. Fragen Sie die gewünschten Artikel einfach über den Warenkorb an und teilen Sie uns Ihre Anforderungen im Feld „Ihre Nachricht“ mit.

RoHS Konformitätsstatus:
konform
REACH SVHC über 0,1%:
Kein SVHC
Gehäusematerial

PS (Polystyrol); Details siehe Technische Informationen

Lieferumfang

Oberteil, Unterteil, 2 Frontplatten, Schrauben

Hinweis

Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.

Bitte beachten: Passendes Druckausgleichselement ermitteln

Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines DAE.

Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.

» Jetzt berechnen

Technische Informationen / Downloads

» Wichtiger Hinweis zu den folgenden Materialdaten

Passendes Zubehör

Abdeckkappen für Schlüsselloch-Aufhängung

33000100

Deckelbefestigungssatz von oben für EG 12.. - 20..

33100020
Für EG 1545, nicht für EG 1545 F

Eindrückwerkzeug für EG-SV

33000405*

Gummifüße

22009000
Polyurethan, 65-75 Shore

Schnellverschluss für EG 12..-20.., Polyamid

33000400

Schraubenabdeckung, ABS

33000300

Wandlaschen, ABS

33000200
33000210
Nur verwendbar mit EG-DO..
