CombiNorm-Control | Sets

CNC 210.0 Set 1
Best.-Nr.:65610210.S1

12M; inkl. 9 Anschlussklemmen AKZ 700/4

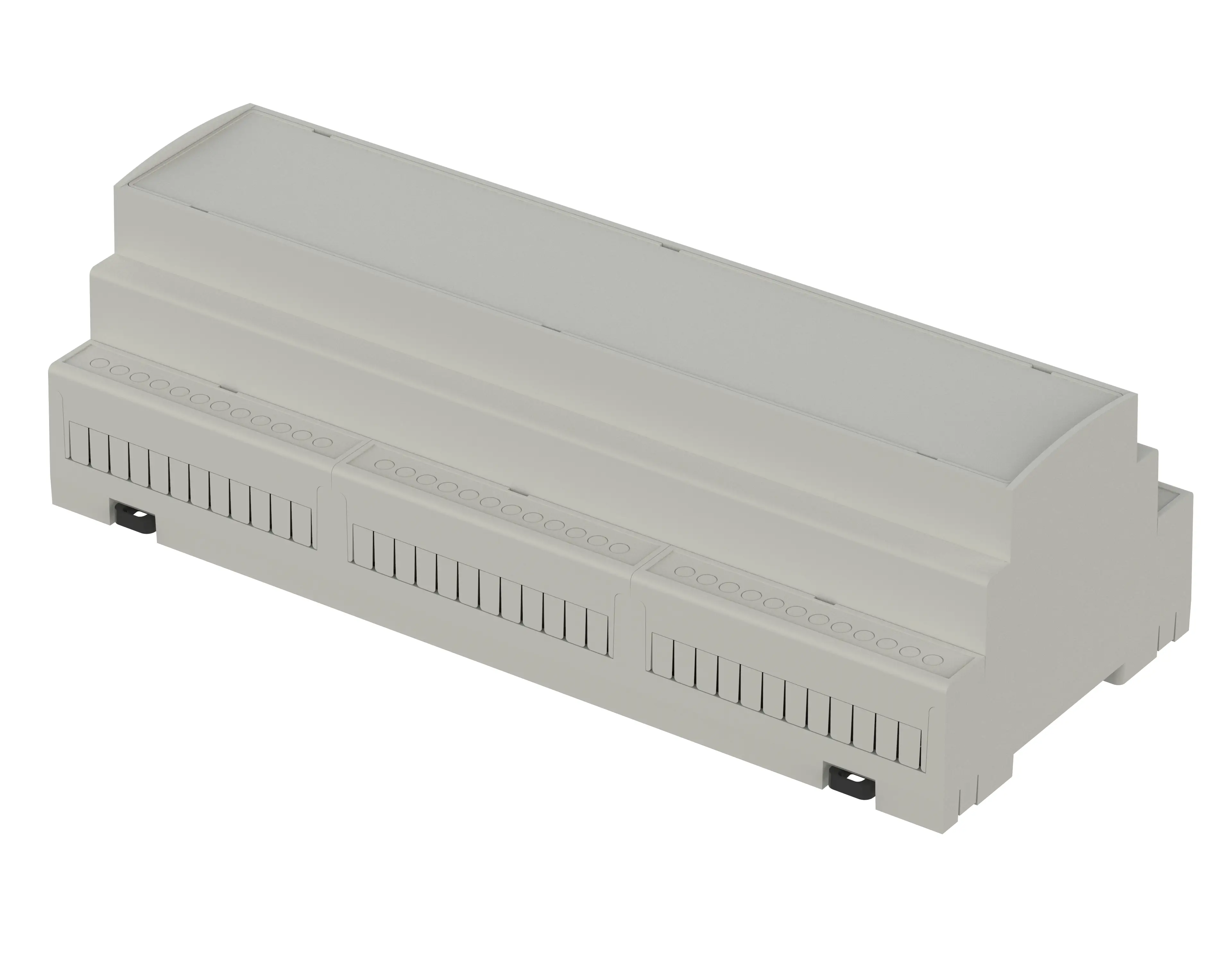

CNC 210 0 Set 1 1 B 65610210 S1

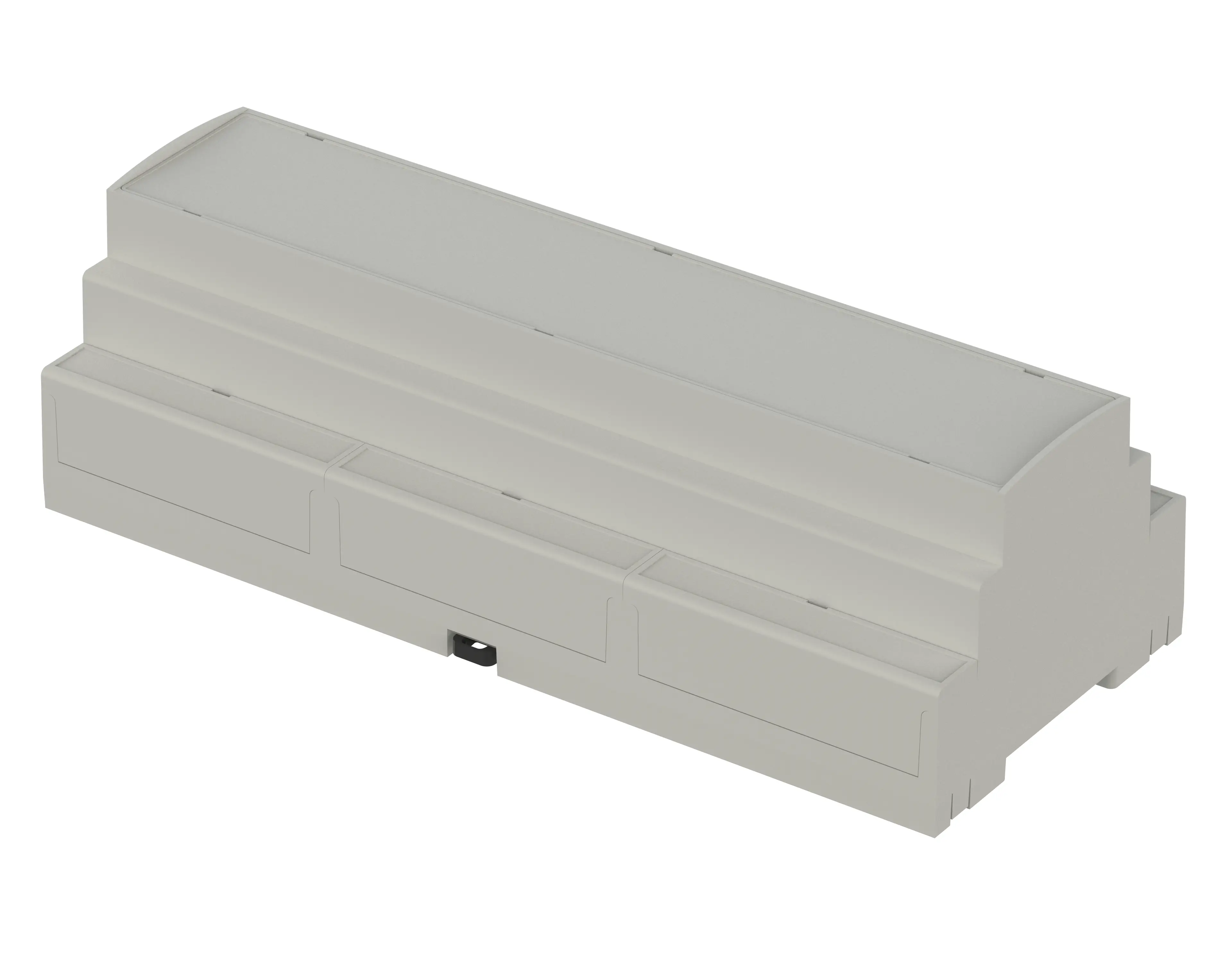

CNC 210 0 Set 1 1a B 65610210 S1
CNC 210 0 Set 1 2 B 65610210 S1

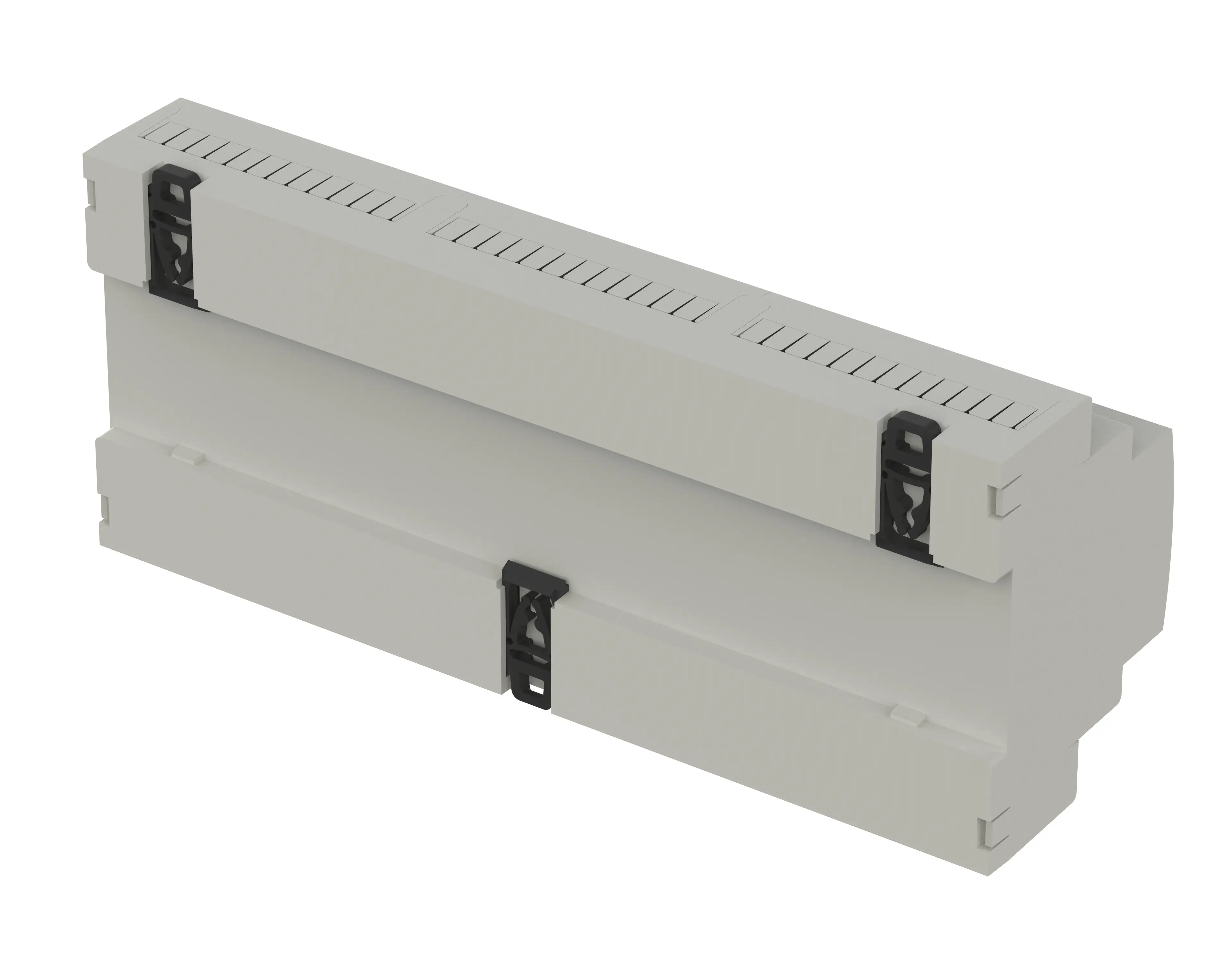

CNC 210 0 Set 1 3 B 65610210 S1
CNC 210 0 Set 1 1 B 65610210 S1
CNC 210 0 Set 1 1a B 65610210 S1
CNC 210 0 Set 1 2 B 65610210 S1
CNC 210 0 Set 1 3 B 65610210 S1
CNC 210.0 Set 1
Best.-Nr.:65610210.S1

12M; inkl. 9 Anschlussklemmen AKZ 700/4

Warenkorb
Stück
Stück
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.

Produktzeichnung

Gehäusekonzept

CombiNorm-Control

Eigenschaften

Abmessungen
213.8 x 89.8 x 65.3 mm
Farbton
Lichtgrau, ähnlich RAL 7035
Schutzart
IP 20
NEMA
1
Einsatztemperatur
-25 bis +70° C

Ihre Anforderungen gehen über die aufgeführten Angaben hinaus? Gerne entwickeln wir gemeinsam eine passende Lösung. Fragen Sie die gewünschten Artikel einfach über den Warenkorb an und teilen Sie uns Ihre Anforderungen im Feld „Ihre Nachricht“ mit.

RoHS Konformitätsstatus:
konform mit Ausnahme Anhang III 6c
REACH SVHC über 0,1%:
Blei (CAS-Nr.: 7439-92-1)
Gehäusematerial

ABS-flammgeschützt; Details siehe Technische Informationen

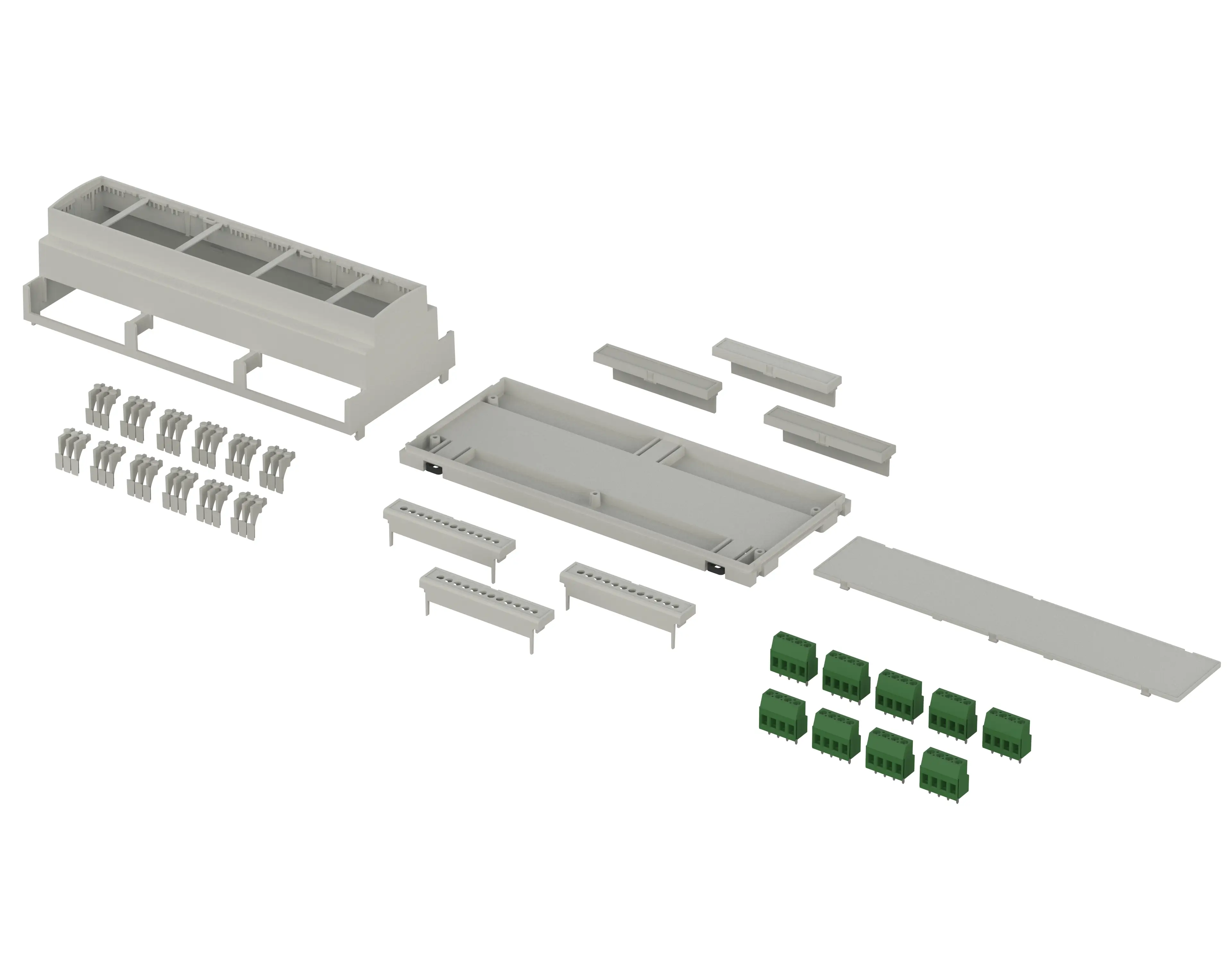

Lieferumfang

CNC 210.0 Gehäuse, CNC 210.0 F Gehäuseabdeckung, CNC KA 70.0-5,08 Klemmenabdeckung Raster 5,08, CNC KA 70.0-G Klemmenabdeckung geschlossen, CNC S-5,08 Abdeckstopfen für 3-polige Klemmen, 9 Anschlussklemmen AKZ 700/4 - 5,08 V

Hinweis

Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.

Bitte beachten: Passendes Druckausgleichselement ermitteln

Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines DAE.

Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.

» Jetzt berechnen

Technische Informationen / Downloads

» Wichtiger Hinweis zu den folgenden Materialdaten

Passendes Zubehör

Abdeckstopfen

65640100
Für CNC KA 52.5 / 87.5-5,08

Anschlussklemmen AKZ 700

66002000.Z
2-polig, Breite 10,76 mm
66003000.Z
3-polig, Breite 15,84 mm
66004000.Z
4-polig, Breite 20,92 mm
66005000.Z
5-polig, Breite 26,00 mm

Anschlussklemmen AKZ 950

66002600.Z
2-polig, Breite 10,16 mm
66003600.Z
3-polig, Breite 15,24 mm
66004600.Z
4-polig, Breite 20,32 mm
66005600.Z
5-polig, Breite 25,40 mm

Anschlussklemmen STLZ 950

66002500.Z
2-polig, Breite 10,16 mm
66003500.Z
3-polig, Breite 15,24 mm
66004500.Z
4-polig, Breite 20,32 mm
66005500.Z
5-polig, Breite 25,40 mm

Frontplatten

65621210
Für CNC 210.0, ABS-flammgeschützt
65622210
Für CNC 210.0, ABS
65623210
Für CNC 210.0, ABS

Klemmenabdeckungen

65634100
Typ: Raster 5,08; Für CNC 210.0
65634200
Typ: oben offen; Für CNC 210.0
65634300
Typ: vorne offen; Für CNC 210.0
65634400
Typ: geschlossen; Für CNC 210.0

Anwendungsbeispiele

  • CN Control Application 03
  • CN Control Application 02
  • CN Control Application 01
  • CN Control Application 03
  • CN Control Application 02
  • CN Control Application 01
