CombiNorm-Classic | Gehäuse mit Justierklappe
CNS 100 AK
Best.-Nr.: 65010030
CNS 100 AK
Best.-Nr.: 65010030
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.

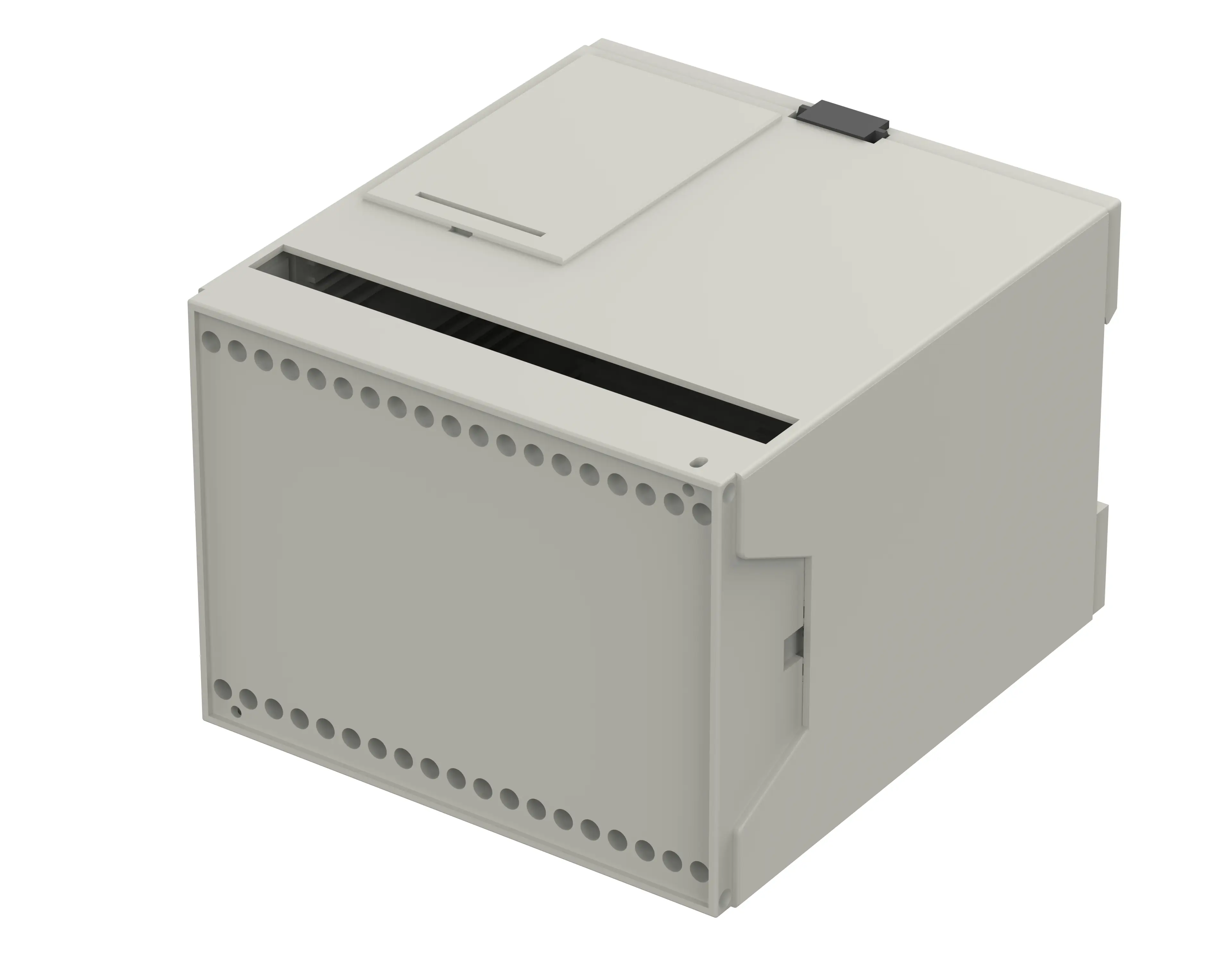

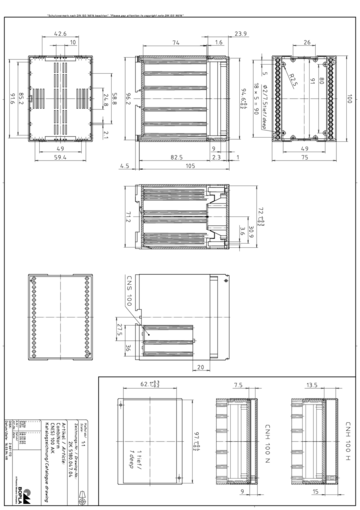

Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
100 x 75 x 109.5 mm
Farbton
Lichtgrau
Schutzart
IP
20
NEMA
1
Gehäusematerial
ABS; UL 94 V0 - Material auf Anfrage; Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang

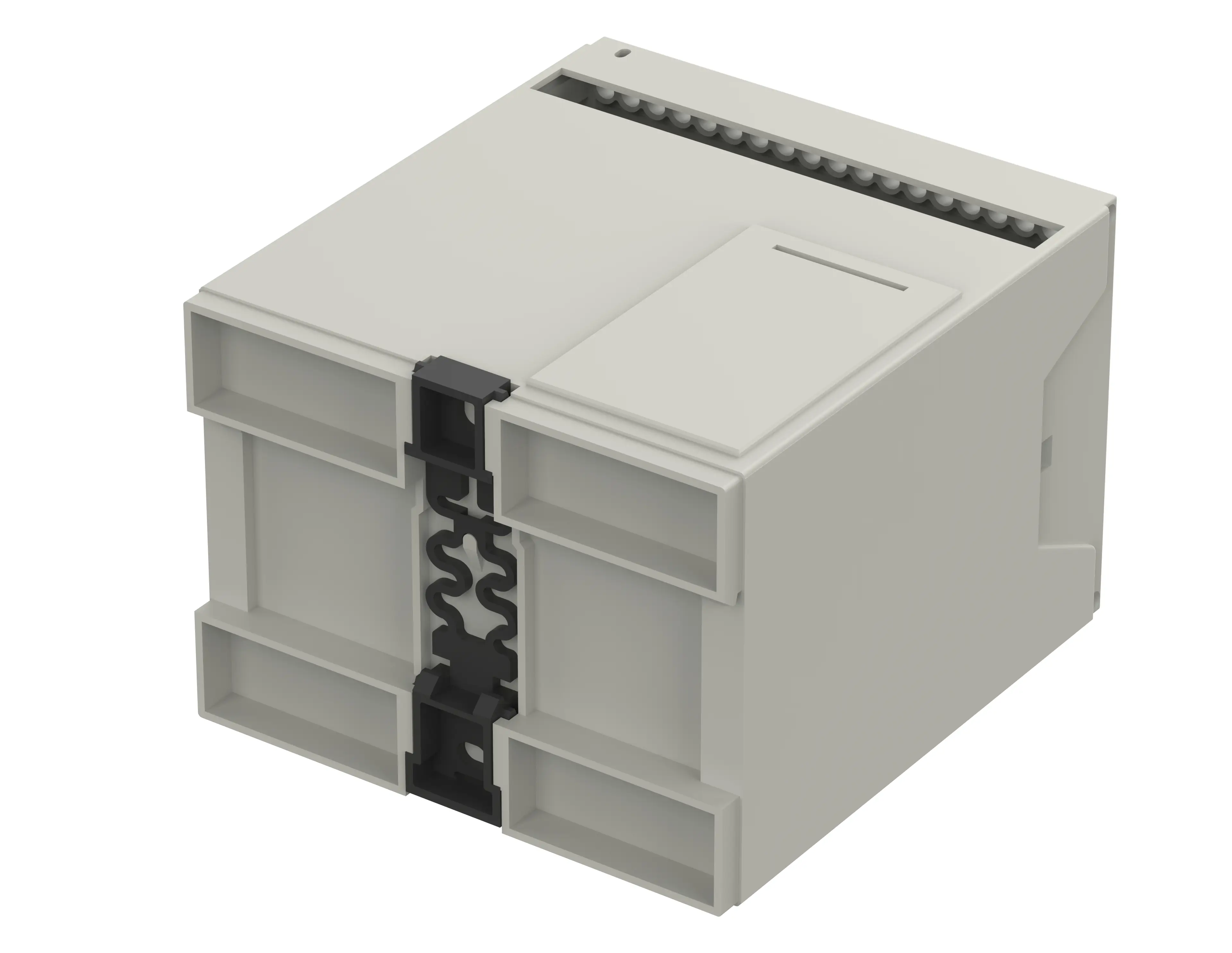

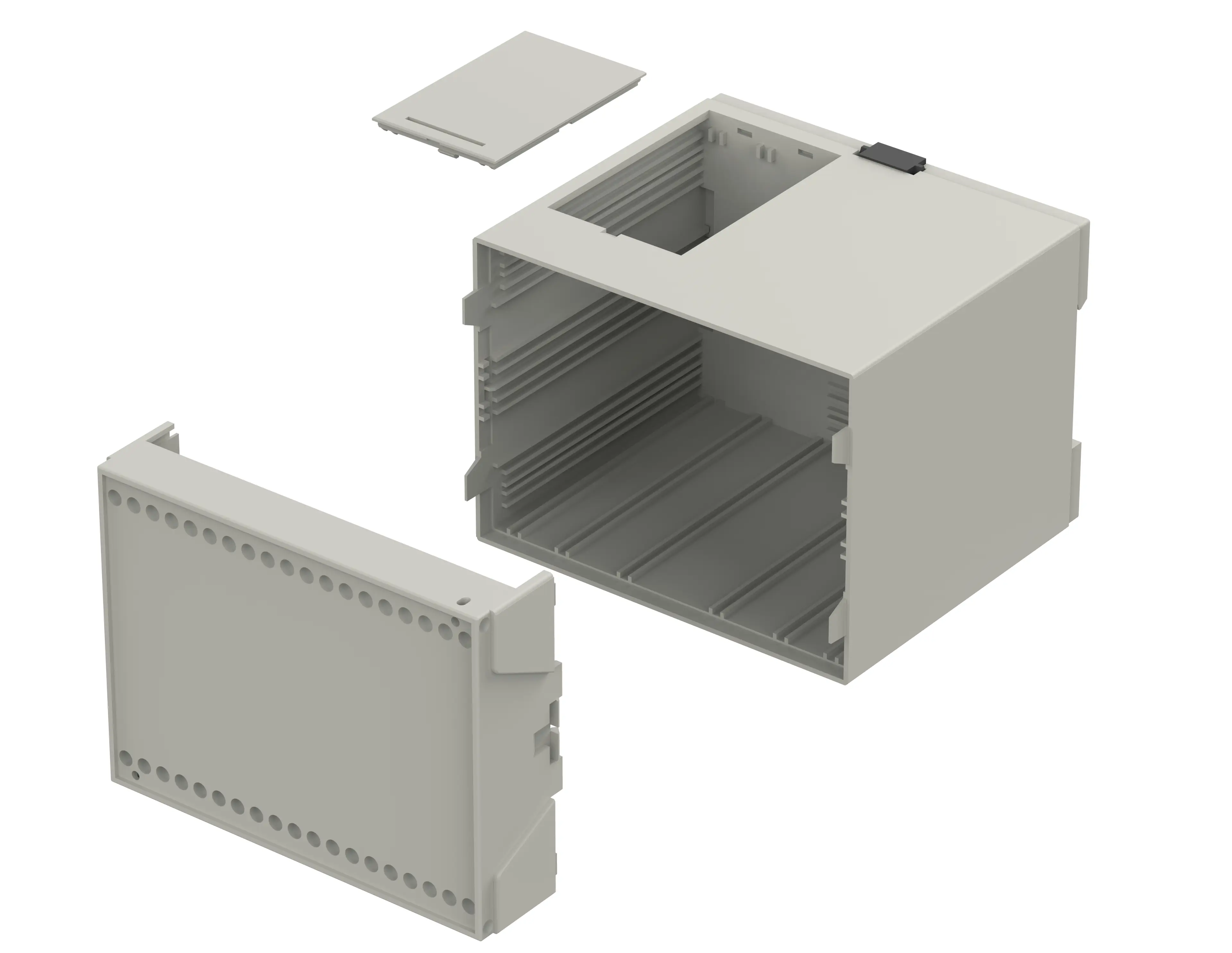

Deckel, Unterteil mit Rastriegel (montiert), Justierklappe
Hinweis
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
65010030 CNS-100-AK-G.dxf
(882.3 KB)
Produktzeichnung im PDF-Format:
65010030 CNS-100-AK.pdf
(75.8 KB)
Produktzeichnung im DXF-Format:
65010030 CNS-100-AK.dxf
(1.1 MB)
Zeichnung für max. Platinenmaße im PDF-Format:
CN-Classic Platinenzeichnungen-pcb.pdf
(72.7 KB)
Zeichnung für max. Platinenmaße im DXF-Format:
CN-Classic Platinenzeichnungen-pcb.dxf
(472.7 KB)
- combinorm-classic de.pdf(840.0 KB)
Passendes Zubehör
Adapterplatte zur Leiterkartenfixierung und Verschluss der Schrauböffnungen bei Einsatz STL 950, 20-teilig, abbrechbar
Anschlussklemmen für frontseitig parallele Leiterkarten
Anschlussklemmen für waagerecht eingeschobene Leiterkarten
Blindplatte zur Abdeckung von Klemmenleerplätze, 19-teilig, abbrechbar
Klappbare Abdeckhaube, glasklar, 15 mm hoch, Polycarbonat
Klappbare Abdeckhaube, glasklar, 9 mm hoch, Polycarbonat
Klemmenbeschriftung selbstklebend
