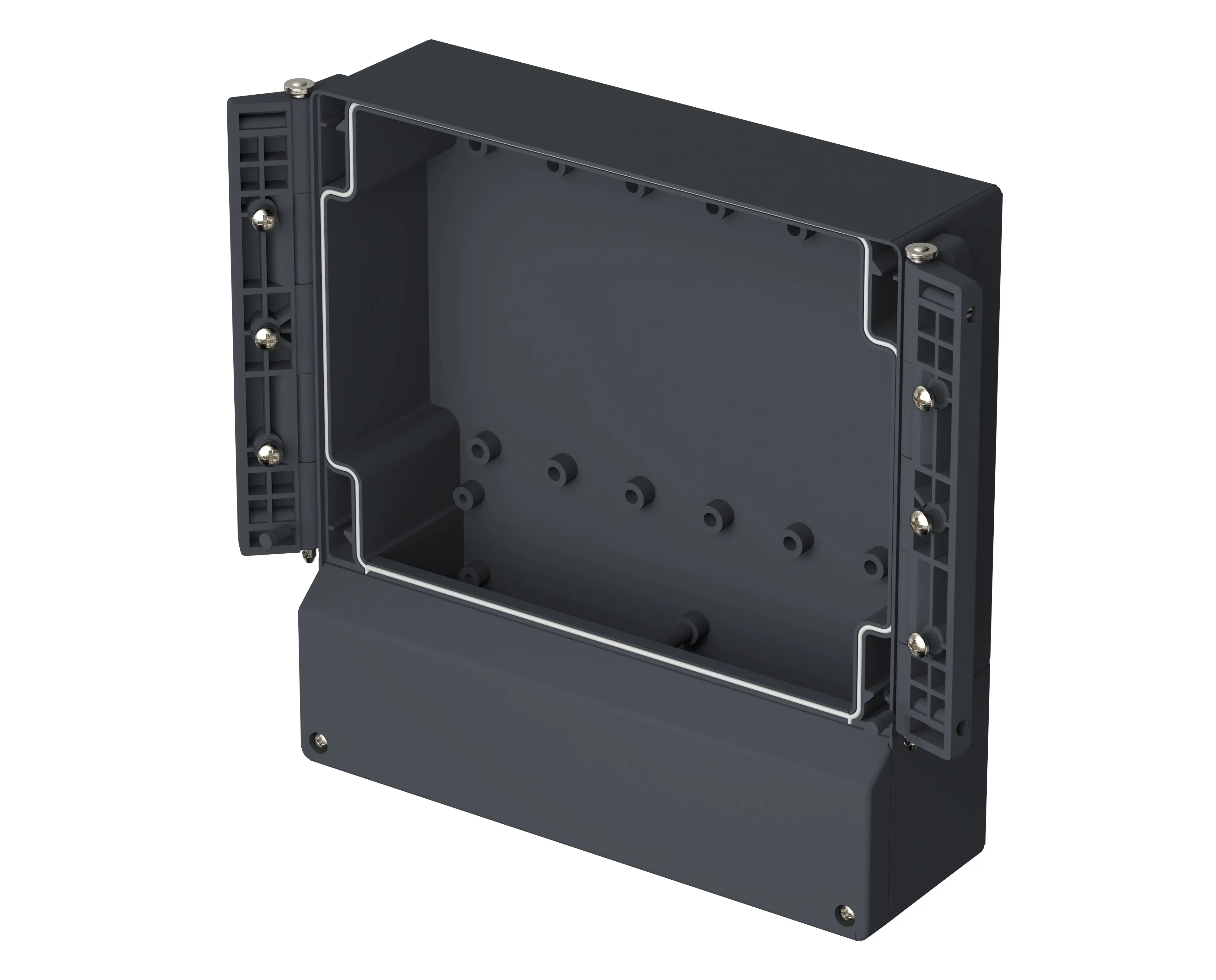

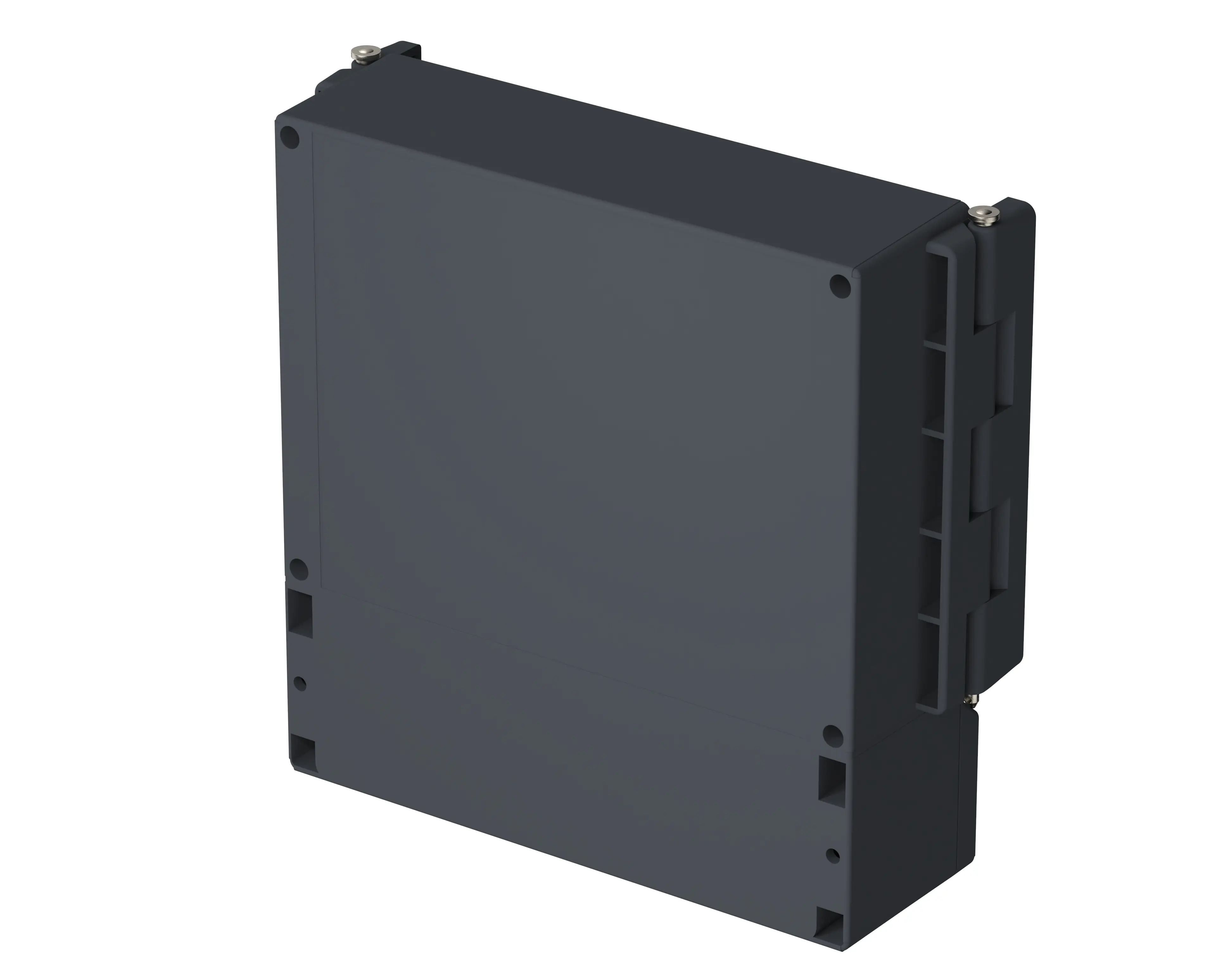

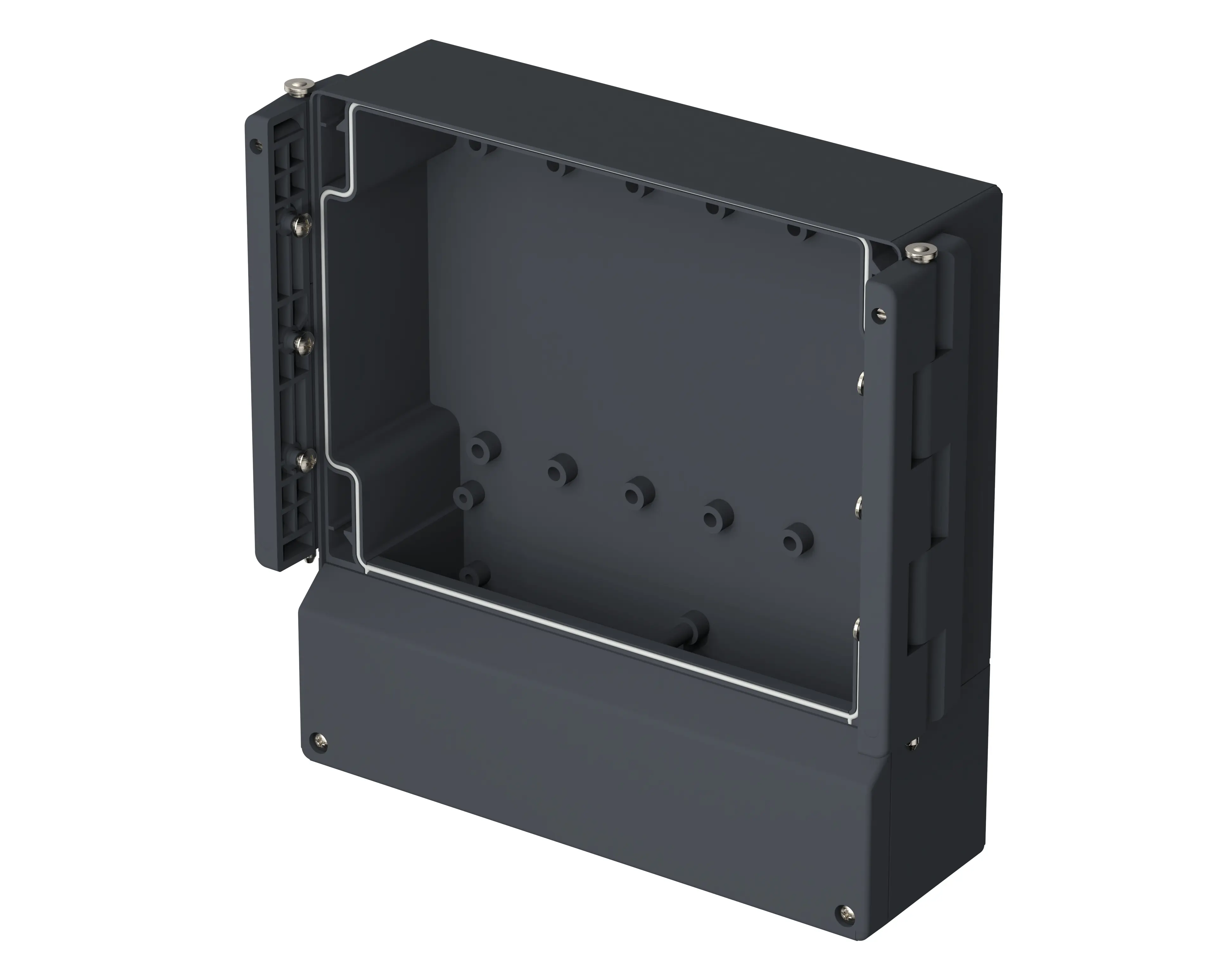

CombiCard 1000-3000 / CombiSet 500 | Rückwanddeckel mit Klemmenraum und beidseitigen Scharnieren, IP 65
RD 2000 KSC
Best.-Nr.:19005200*
RD 2000 KSC
Best.-Nr.:19005200*
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
184.2 x 193 x 48 mm
HE
3
TE
30
Farbton
graphitgrau
Schutzart
IP
65
NEMA
3
Einsatztemperatur
-25 bis +70° C
Größenvariabler Aufbau
Merkmale
- Scharnier
- Verriegelung
- Wandbefestigung
= vorhanden
= optional aufrüstbar
Ihre Anforderungen gehen über die aufgeführten Angaben hinaus? Gerne entwickeln wir gemeinsam eine passende Lösung. Fragen Sie die gewünschten Artikel einfach über den Warenkorb an und teilen Sie uns Ihre Anforderungen im Feld „Ihre Nachricht“ mit.
RoHS Konformitätsstatus:
konform mit Ausnahme Anhang III 6c
REACH SVHC über 0,1%:
Blei (CAS-Nr.: 7439-92-1)
Scip-Nr.:
91fb9fcc-f17e-401d-b60b-01ad28f8cb82
Gehäusematerial
ABS; PC (nur glasklare Deckel), Dichtung EPDM; Details siehe Technische Informationen
Lieferumfang
Rückdeckel, Klemmenraumdeckel, Dichtungen, Schrauben, Scharnierelemente und Montagematerial zur Befestigung an dem vorgeschalteten Systemteil
Hinweis
Wir empfehlen die werksseitige Montage.
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten: Passendes Druckausgleichselement ermitteln
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines DAE.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
Passendes Zubehör
19"-Frontmodulschienen für Befestigung von 19"-Teilfrontplatten mit Blindfrontplatten für Basiselement ohne Front
19"-Innenaufbau für BUS-Platine bei Verwendung eines Frontdeckels
19"-Innenaufbau für BUS-Platine mit Blindfrontplatten für Basiselement ohne Front
19"-Innenaufbau für Steckverbinder DIN EN 60603-2 bei Verwendung eines Frontdeckels
19"-Innenaufbau für Steckverbinder DIN EN 60603-2 mit Blindfrontplatten für Basiselement ohne Front
Aufstellfüße, Polyamid
Basiselement für Schalttafeleinbau, IP 65
Basiselement mit Lüftungsschlitzen, IP 30
Basiselement niedrig, IP 65
Basiselement, IP 65
Beidseitiges Rückwanddeckelscharnier, graphitgrau, für Basiselemente und Rückwanddeckel
Frontdeckel glasklar, IP 65
Frontdeckel, IP 65
Frontdeckelscharnier, lichtgrau, für Fronten und Basiselemente für Schalttafeleinbau
Frontdeckelscharnier, lichtgrau, für Fronten und Basiselemente oder Fronten und Rückwanddeckel
Frontplatten außenliegend für FO..., 2 mm, Alu, naturfarben eloxiert, IP 40
Frontplatten für BC..., 2 mm, Alu, naturfarben eloxiert, IP 40
Frontplatten innenliegend für BC... in Verbindung mit einer Front, 2 mm, Alu, naturfarben eloxiert
Frontplatten innenliegend für FO..., 2 mm, Alu , naturfarben eloxiert, IP 65
Frontrahmen geschlossen für die Aufnahme von Folientastaturen, IP 65
Frontrahmen offen mit Schutztür, IP 65 / IP 20
Frontrahmen offen, IP 65 / IP 40
Gewindestreifen für die 19"-Innenaufbauten und Frontmodulschienen
Handgriff
Kartenführungen für die 19"-Innenaufbauten
Kartensicherungen für die Kartenführungen KF 1230
Montageplatte für Rückwanddeckel, Hartpapier
Rändelschrauben für Fronten oder Rückwanddeckel
Rückwanddeckelscharnier, graphitgrau, für Basiselemente und Rückwanddeckel
Scharnier für die Unverlierbarkeit des Klemmenraumdeckels
Wandrahmen für Rückwanddeckel hoch und Rückwanddeckel mit Klemmenraum
Wandrahmen für Rückwanddeckel niedrig
Zuganker N für die Montage der Fronten, Basiselemente BC...N (Höhe 51 mm) und Rückwanddeckel
39913200
Für 1 Rückteil, 2 Basisteile und 1 Frontteil mit Scharnieren hinten beidseitig und vorn einseitig
39915100*
Für 1 Rückteil, 3 Basisteile und 1 Alu-Frontplatte oder 19" IB mit Scharnieren hinten beidseitig
39919100*
Für 1 Rückteil, 3 Basisteile und 1 Frontteil mit Scharnier hinten beidseitig und vorn einseitig
39903100*
Für 1 Rückteil, 1 Basisteil und 1 Alu-Frontplatte mit Scharnier hinten beidseitig
39907100
Für 1 Rückteil, 1 Basisteil und 1 Frontteil mit Scharnieren hinten beidseitig und vorn einseitig
39909100*
Für 1 Rückteil, 2 Basisteile und 1 Alu-Frontplatte oder 19" IB mit Scharnier hinten beidseitig
Zuganker für die Montage der Fronten, Basiselemente (Höhe 87,5 mm) und Rückwanddeckel
39913000
Für 1 Rückteil, 2 Basisteile und 1 Frontteil mit Scharnieren hinten beidseitig und vorn einseitig
39915000*
Für 1 Rückteil, 3 Basisteile und 1 Alu-Frontplatte oder 19" IB mit Scharnieren hinten beidseitig
39919000*
Für 1 Rückteil, 3 Basisteile und 1 Frontteil mit Scharnier hinten beidseitig und vorn einseitig
39907000
Für 1 Rückteil, 1 Basisteil und 1 Frontteil mit Scharnieren hinten beidseitig und vorn einseitig
39909000*
Für 1 Rückteil, 2 Basisteile und 1 Alu-Frontplatte oder 19" IB mit Scharnier hinten beidseitig
Zylinderschloss
