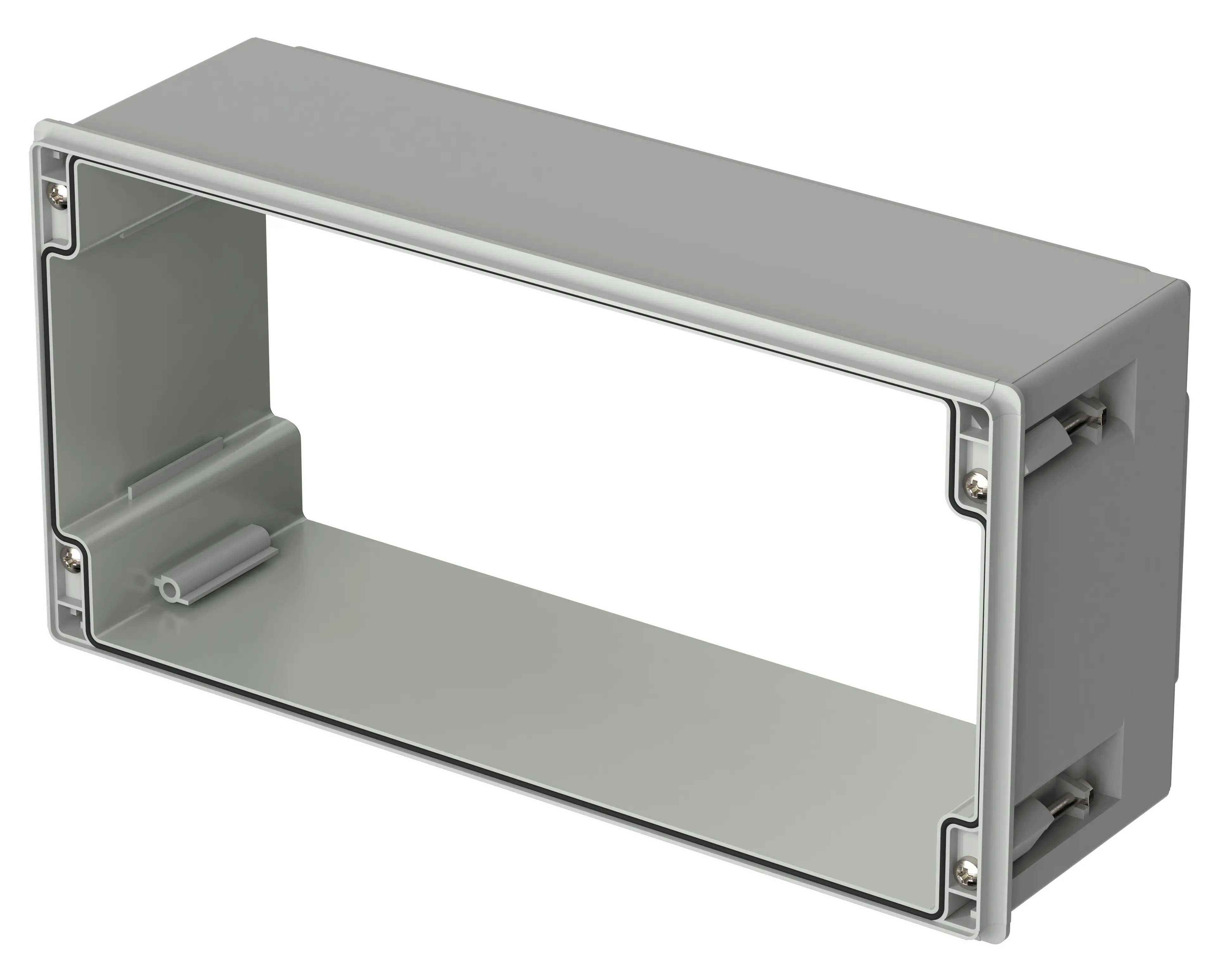

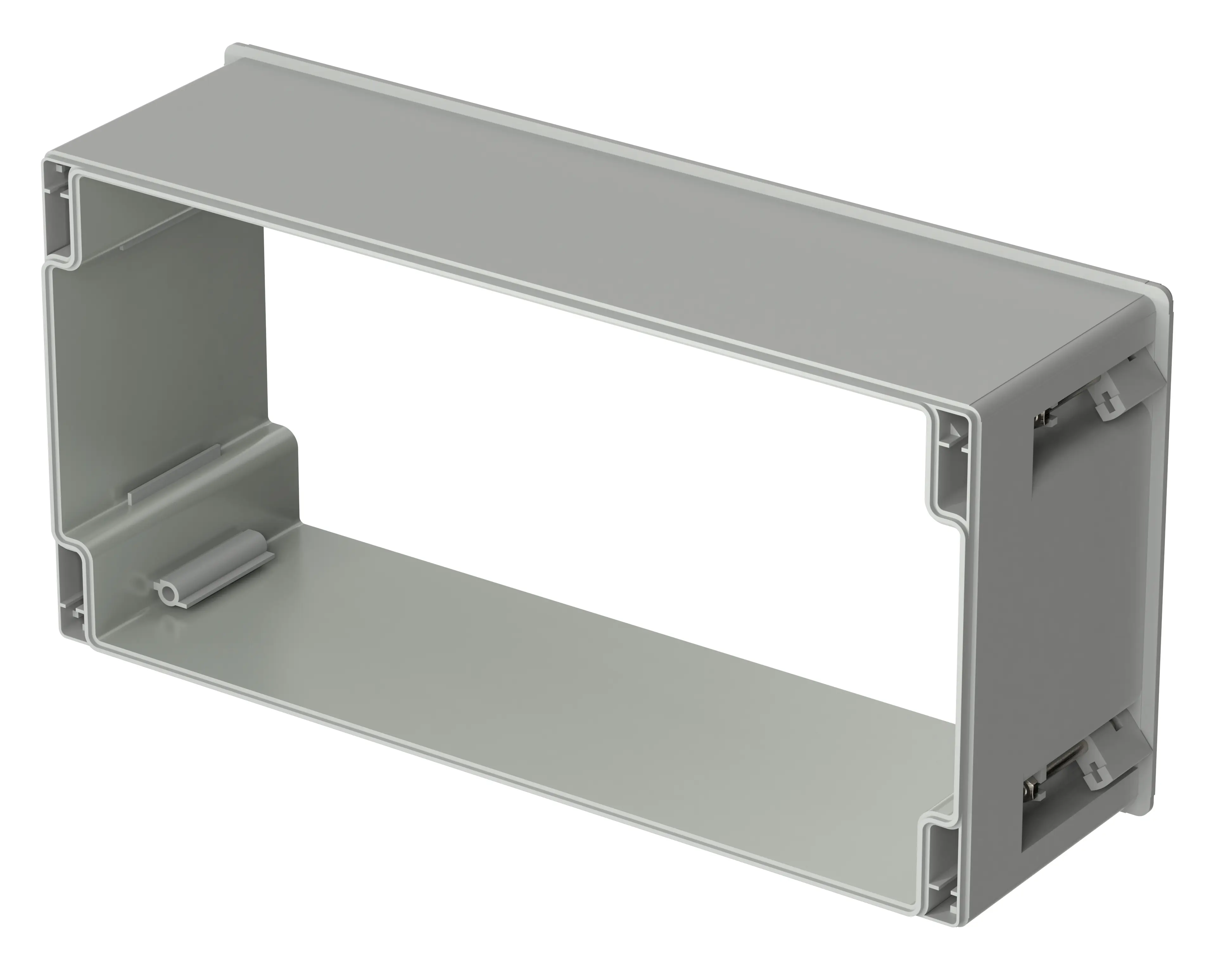

CombiCard 1000-3000 / CombiSet 500 | Basiselement für Schalttafeleinbau, IP 65
BC 3000 NG
Best.-Nr.: 19001910
BC 3000 NG
Best.-Nr.: 19001910
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
280.72 x 138 x 87.5 mm
HE
3
TE
49
Farbton
Lichtgrau, ähnlich RAL 7035
Schutzart
IP
65
NEMA
3
Gehäusematerial
ABS; PC (nur glasklare Deckel), Dichtung EPDM; Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang
Basisteil mit Dichtung inkl. integriertem Befestigungssatz für Schalttafeleinbau
Hinweis
Schutzart-Angabe bezieht sich auf das Gehäuse, nicht auf den Einbauort.
DIN IEC 61554-Maße
BC 1000 NG: 144 x 144 mm
BC 2000 NG: 192 x 144 mm
BC 3000 NG: 288 x 144 mm
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
19001910 BC-3000-NG.stp
(959.9 KB)
Produktzeichnung im PDF-Format:
19001910 BC-3000-NG.pdf
(47.8 KB)
Produktzeichnung im DXF-Format:
19001910 BC-3000-NG.dxf
(382.7 KB)
- RoHS Konformitätsstatus:
- Konform
- REACH SVHC über 0,1%:
- Kein SVHC
