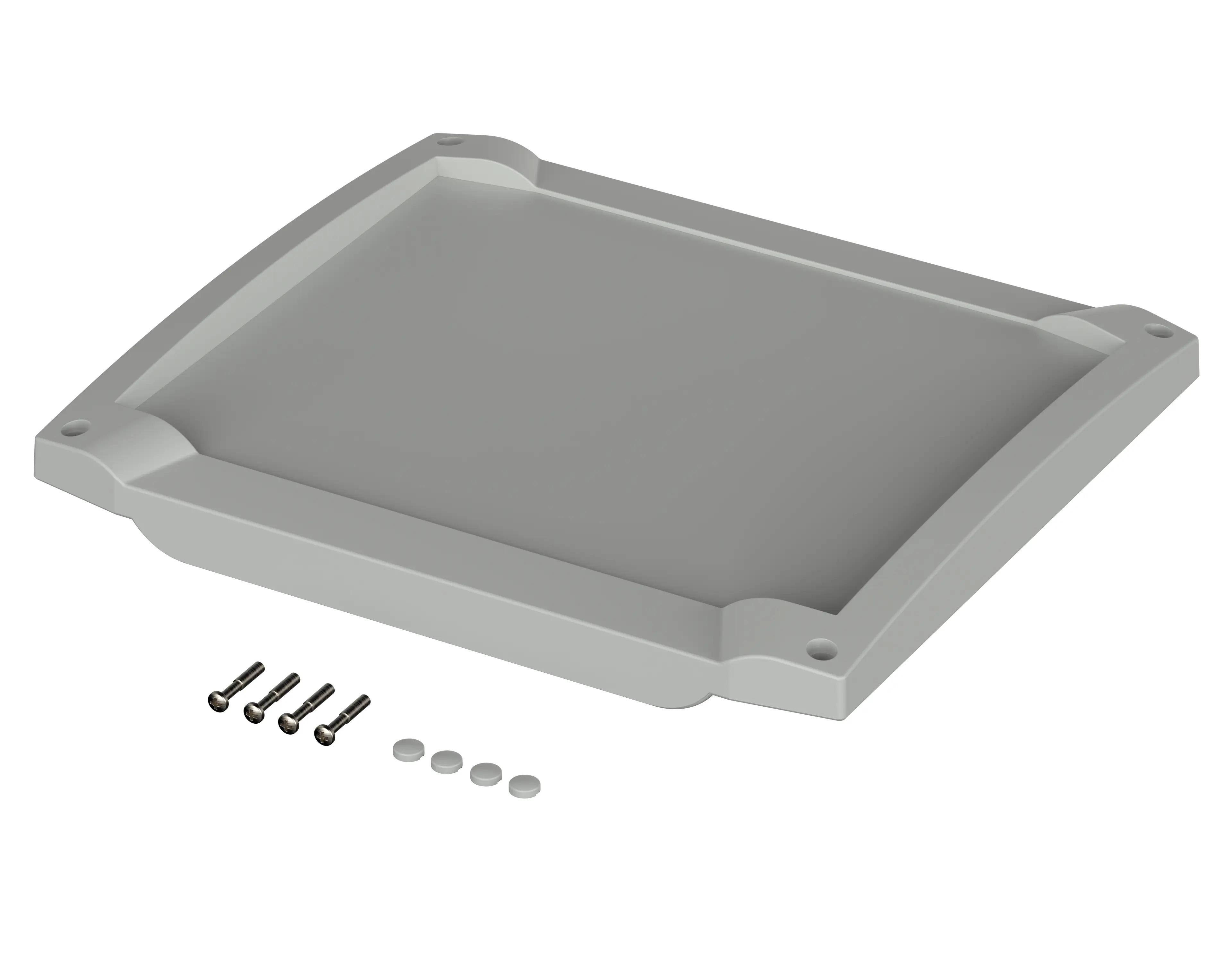

Bocard | Frontdeckel anschraubbar mit Folientastaturfläche
BCD 200 OT-F-7035
Best.-Nr.: 20201335
BCD 200 OT-F-7035
Best.-Nr.: 20201335
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
229 x 202.85 x 18.7 mm
Farbton
Lichtgrau, ähnlich RAL 7035
Schutzart
IP
65
NEMA
3
Gehäusematerial
ABS, PC; UL 94 V0-Ausführungen auf Anfrage;
Dichtung: CR oder PU geschäumt;
Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang
1 Frontdeckel, Schrauben, Schraubenabdeckungen
Hinweis
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
20201335 BCD-200-OT-F-7035-G.dxf
(811.9 KB)
Produktzeichnung im PDF-Format:
20201335 BCD-200-OT-F-7035.pdf
(70.6 KB)
Produktzeichnung im DXF-Format:
20201335 BCD-200-OT-F-7035.dxf
(981.5 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC DE.pdf(166.0 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC EN.pdf(146.4 KB)
- 692 WPZ-Bocard-BCD-OT-F DE.pdf(151.9 KB)
- 692 WPZ-Bocard-BCD-OT-F EN.pdf(134.8 KB)
ABS MMIA Polyman
(Gehäuse)
ABS Elix H605
(Gehäuse)
- bocard de.pdf(2.2 MB)
- RoHS Konformitätsstatus:
- Konform
- REACH SVHC über 0,1%:
- Kein SVHC
