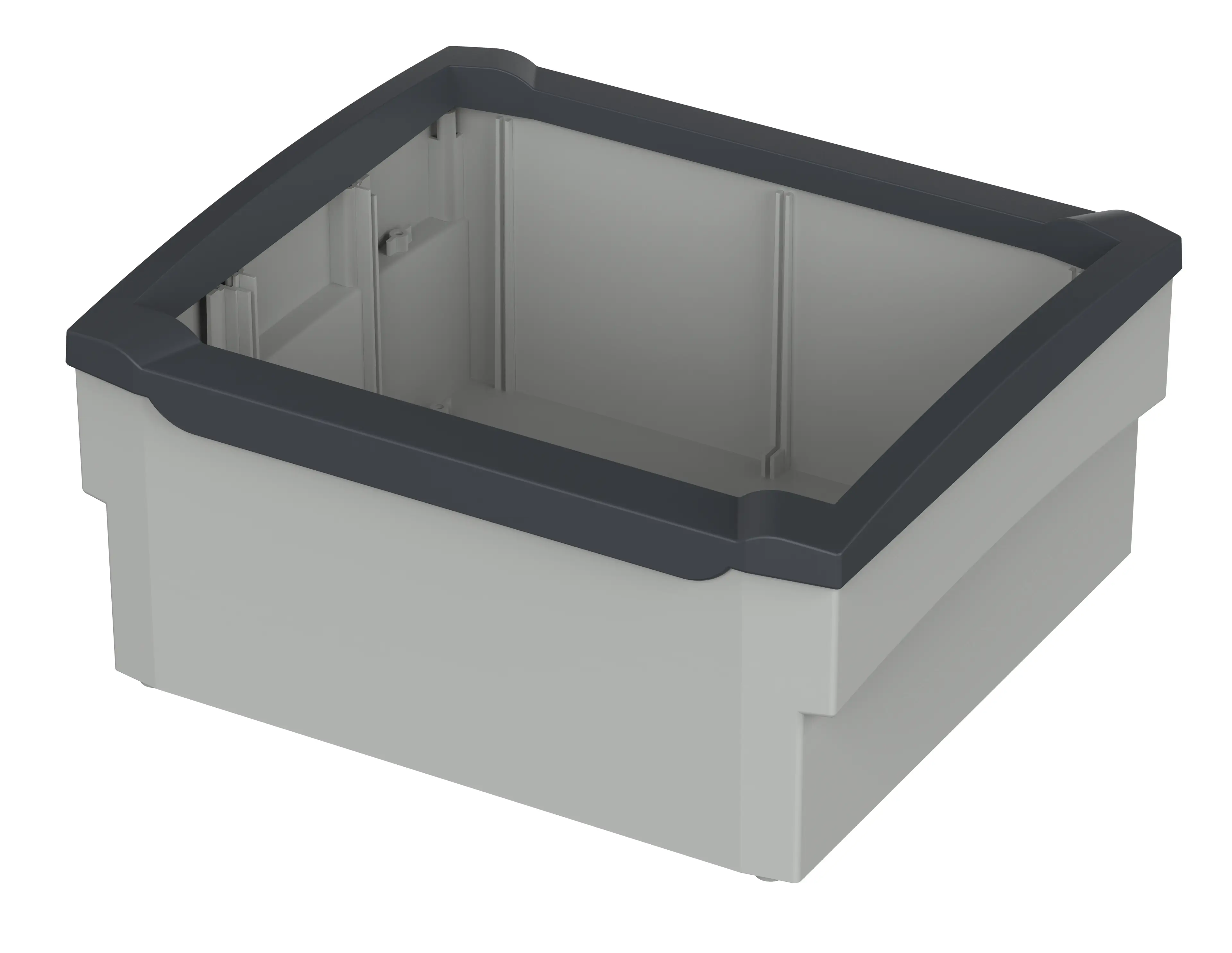

Bocard | Gehäuse hoch, mit Frontrahmen offen, ohne Klemmenraum, IP 40
BCD 250 Set 07-7024
Best.-Nr.: 20252407
BCD 250 Set 07-7024
Best.-Nr.: 20252407
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
264 x 233 x 124 mm
Farbton
Graphitgrau, ähnlich RAL 7024
Schutzart
IP
40
NEMA
1
Gehäusematerial
ABS, PC; UL 94 V0-Ausführungen auf Anfrage;
Dichtung: CR oder PU geschäumt;
Details siehe Technische Informationen
Lieferumfang

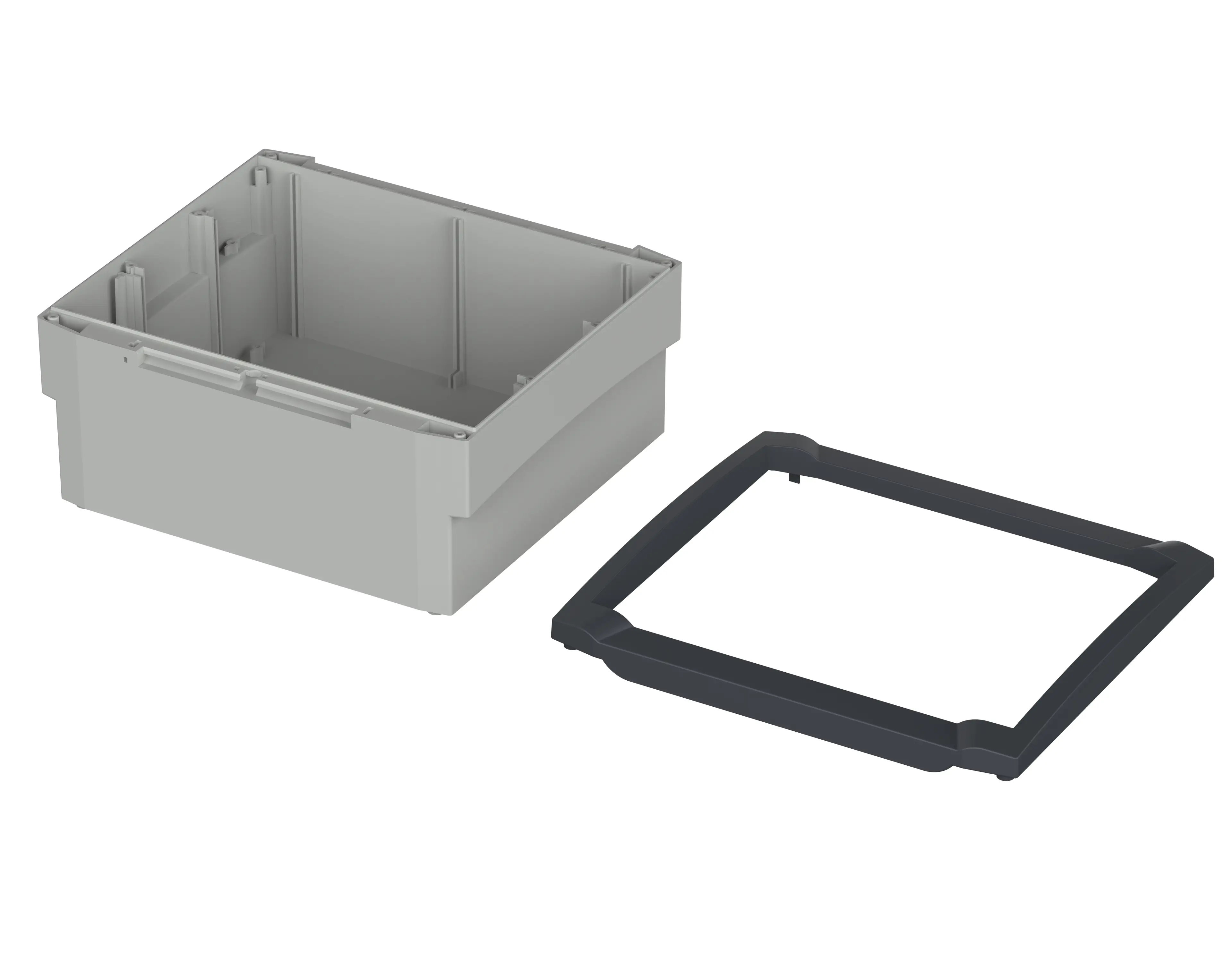

1 x BCD... UT-7035, 1 x BCD... FO-7024
Hinweis
Farbkombination: Unterteil lichtgrau, Frontrahmen graphitgrau
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Produktzeichnung im PDF-Format:
20252407 BCD-250-Set-07-7024.pdf
(70.7 KB)
Produktzeichnung im DXF-Format:
20252407 BCD-250-Set-07-7024.dxf
(615.9 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC DE.pdf(166.0 KB)
- 687 WPZ-Bocard-BCD-OT-GOT-FSC EN.pdf(146.4 KB)
- 692 WPZ-Bocard-BCD-OT-F DE.pdf(151.9 KB)
- 692 WPZ-Bocard-BCD-OT-F EN.pdf(134.8 KB)
ABS MMIA Polyman
(Gehäuse)
ABS Elix H605
(Gehäuse)
- bocard de.pdf(2.2 MB)
Passendes Zubehör
Aufstellbügel für Griffelement
Befestigungsschrauben für Tragschienen, Front-, Montage- und Trennplatten
Distanzbolzen für Montagenocken mit Durchmesser 2,4 - 2,6 mm
Frontplatten, ABS lichtgrau, 2 mm, einseitig genarbt
Frontplatten,1,5 mm, Alu, naturfarben eloxiert
Griffelemente, graphitgrau
Handgriff / Aufstellbügel schwenkbar
Klemmenraumdeckel mit Folientastaturfläche, anschraubbar
Montageplatten, Hartpapier
Tragschienen TS 15 / TS 35, Hutschiene DIN EN 60715 TH 15 / TH 35
Tragschienenhalter für Hutschienen DIN EN 60715 TH 35, Polyamid
Trennplatten zur Elektronikraum-Abtrennung, anschraubbar, Hartpapier
Trennplatten zur Klemmenraum-Abtrennung, einsteckbar, Hartpapier
Wandbefestigungswinkel
