Tastomat | Tastomat 100 - 200

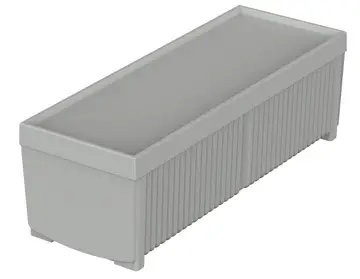

TAS 200
Best.-Nr.: 08200000
TAS 200
Best.-Nr.: 08200000
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Eigenschaften
Abmessungen
251 x 91 x 80.4 mm
Farbton
Lichtgrau
Schutzart
IP
65
NEMA
3
Gehäusematerial
PA-GB, Dichtung Neoprene CR; Details siehe Technische Informationen
Einsatztemperatur: -25/80° C

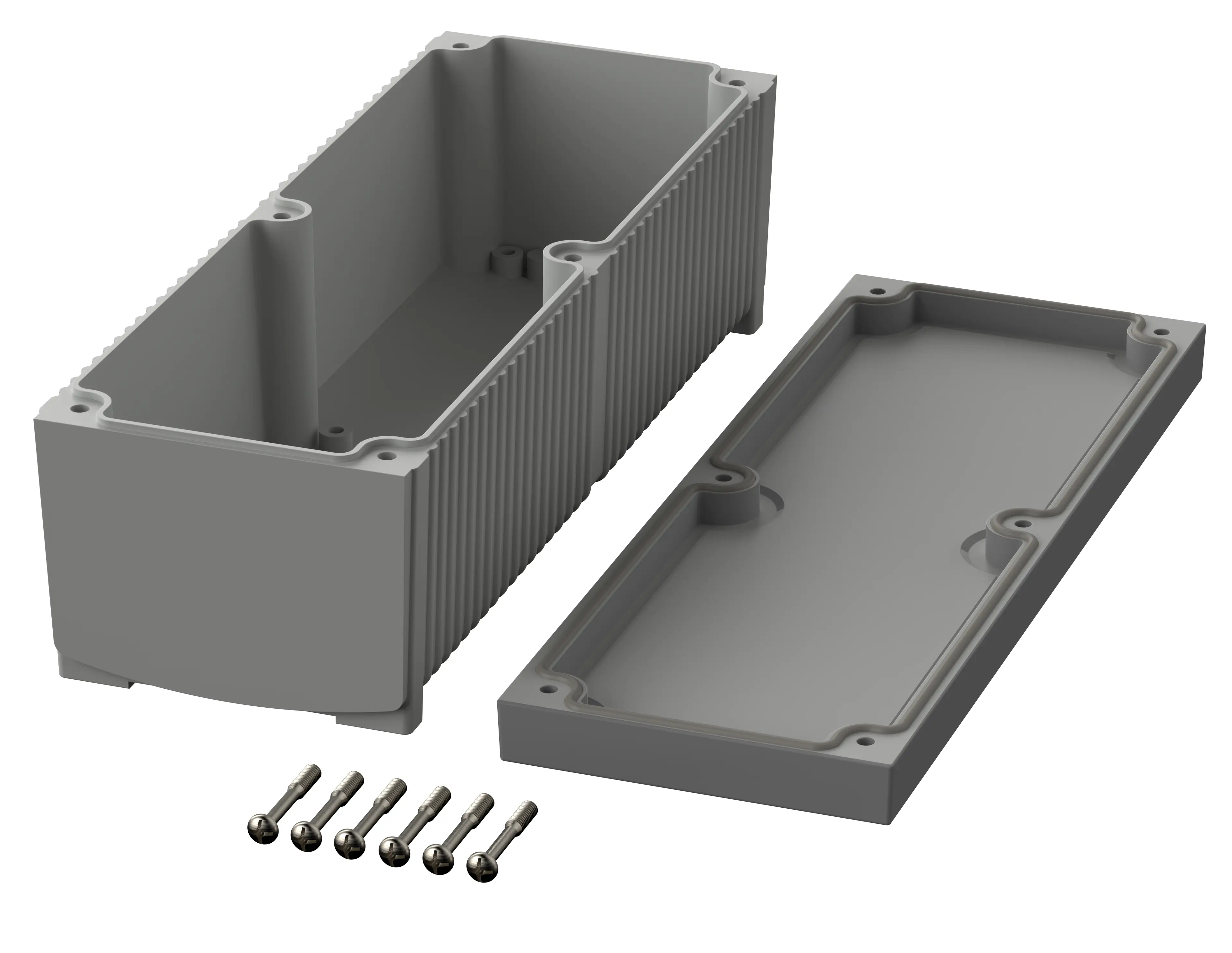

Lieferumfang
Unterteil, Oberteil, 6 Gehäuseschrauben, 4 Montageschrauben
Hinweis
Bei dem Material kann durch eine Wärmeeinwirkung über längere Zeit (z.B.: 75°C, 3 Stunden) eine Nachschwindung bis 0,8% auftreten. In der gleichen Größenordnung können Feuchtigkeitsschwankungen ebenfalls Änderungen der Dimensionen verursachen.
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
08200000 TAS-200-G.dxf
(670.5 KB)
Produktzeichnung im PDF-Format:
08200000 TAS-200.pdf
(68.6 KB)
Produktzeichnung im DXF-Format:
08200000 TAS-200.dxf
(536.9 KB)
- Tastomat DE.pdf(175.0 KB)
- tastomat de.pdf(145.4 KB)
- RoHS Konformitätsstatus:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC über 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip-Nr.:
- 28e2dbb5-91bc-4560-8b25-64cb25bc45b6
