Euromas ABS / PC / F05 | Gehäuse, Vestamid mit F05-Aufnahme, schwarz, IP 65

V 215 F05-FG-ZR

Best.-Nr.: 02215623

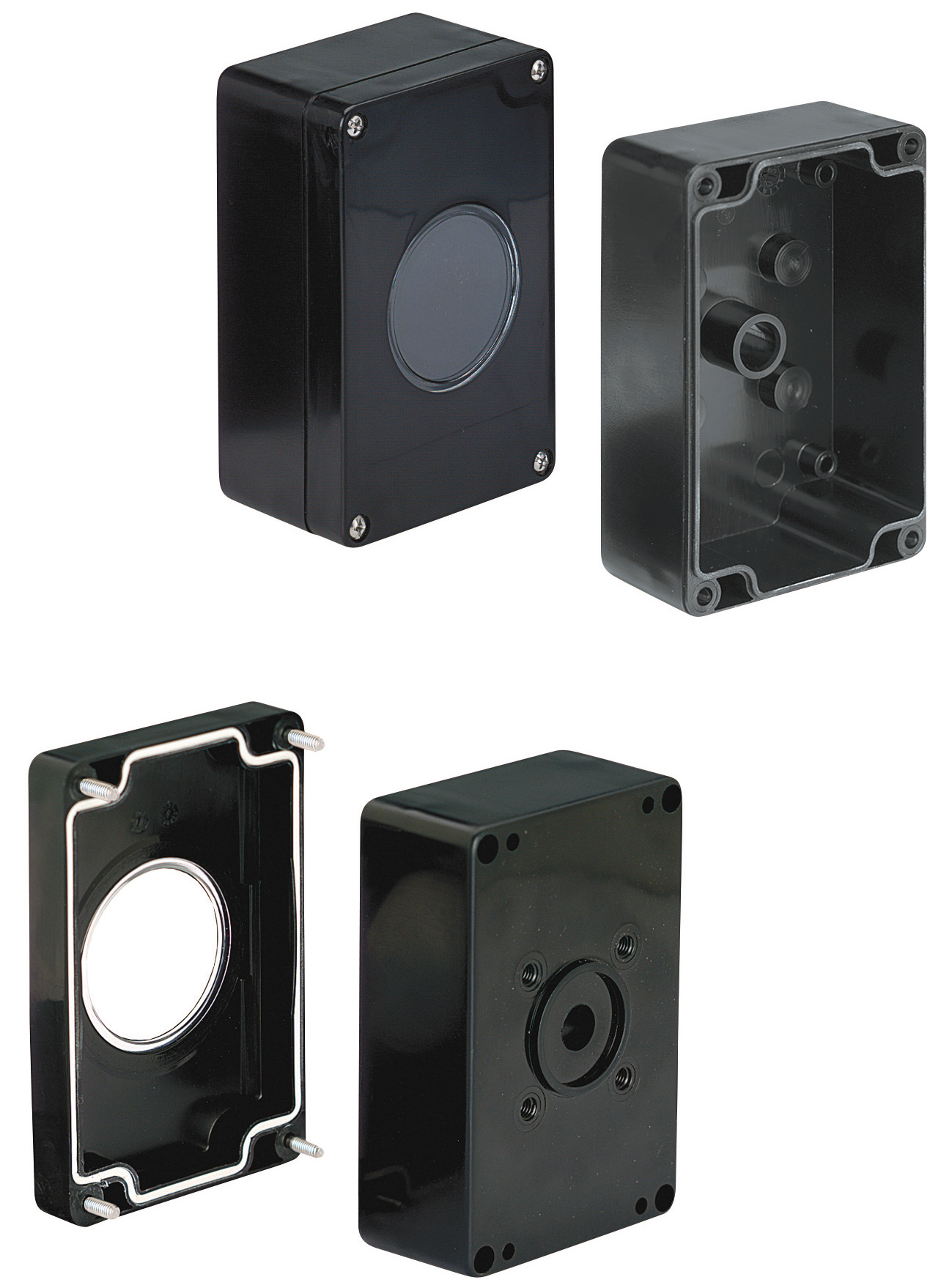

Euromas-Vestamid-Gehäuse mit F05-Aufnahme, mit Zentrierring und Sichtfenster

V 215 F05-FG-ZR

Best.-Nr.: 02215623

Euromas-Vestamid-Gehäuse mit F05-Aufnahme, mit Zentrierring und Sichtfenster

Warenkorb

Warenkorb anzeigenDruckansicht herunterladen

Bitte wählen Sie:Produktdatenblatt mit Zubehör (ca. 2-5 Seiten)Produktdatenblatt ohne Zubehör (ca. 1 Seite)

* = Lieferbar auf Anfrage.

Produktzeichnung

Gehäusekonzept

Eigenschaften

120 x 80 x 55 mm

Schwarz, ähnlich RAL 9005

IP 65

ABS, PC (UV-stabilisiert) sowie ausgewählte Größen in PC UL 94 V0 (weitere UL 94 V0-Ausführungen auf Anfrage)

Bei leicht reduzierter Outdoorfähigkeit (f2-Listung nach UL 746C) wird auch die höchste Flammschutzklasse UL 94 5V erreicht.

Dichtung: CR

V215: Vestamid, Dichtung CR

Details siehe Technische Informationen

Einsatztemperatur: -25/110° C

Unterteil, Oberteil

Pg 13 Steckverschraubung für PST-Ausschnitt bitte separat bestellen (Bestell-Nr.: 12060407).

Ausführung mit glasklarem Deckel (PC) sowie in Gehäusematerial PC-Lichtgrau, ähnlich RAL 7035, auf Anfrage lieferbar.

Achtung: Da die Montage der Stellachse inkl. der Stellachsendichtung erst bei der Komplettbestückung des Gerätes erfolgt, ist der Hersteller des Komplettgerätes für die Einhaltung der Schutzart IP 65 nach DIN EN 60529 für diese Dichtstelle verantwortlich! Eine Gewährleistung hierfür kann durch den Gehäusehersteller nicht übernommen werden.

Bitte beachten!

Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines DAE .

Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.

» Weitere Informationen

Technische Informationen / Downloads

Zeichnung für mechanische Bearbeitung:

02215623 V-215-FG-ZR-G.dxf (602.4 KB)

Hier finden Sie Fräskonturen als DXF-File. (Sub D, USB, HDMI, Kabelverschraubungen, ...)

Produktzeichnung im PDF-Format:

02215623 V-215-F05-FG-ZR.pdf (121.7 KB)

Produktzeichnung im DXF-Format:

02215623 V-215-F05-FG-ZR.dxf (518.9 KB)

Ich habe den Hinweis gelesen und akzeptiert.

PA 12 LR7MHI Vestamid (Gehäuse)

PC Lexan243R (Sichtfenster)

euromas-abs-pc-f05 de.pdf(1.1 MB)

RoHS Konformitätsstatus:: Konform mit Ausnahme Anhang III 6c
REACH SVHC über 0,1%:: Blei (CAS-Nr.: 7439-92-1) & (UV-329) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (CAS-Nr.: 3147-75-9)
Scip-Nr.:: 0c860aad-9528-434c-bfeb-ae0e539ebcdc
