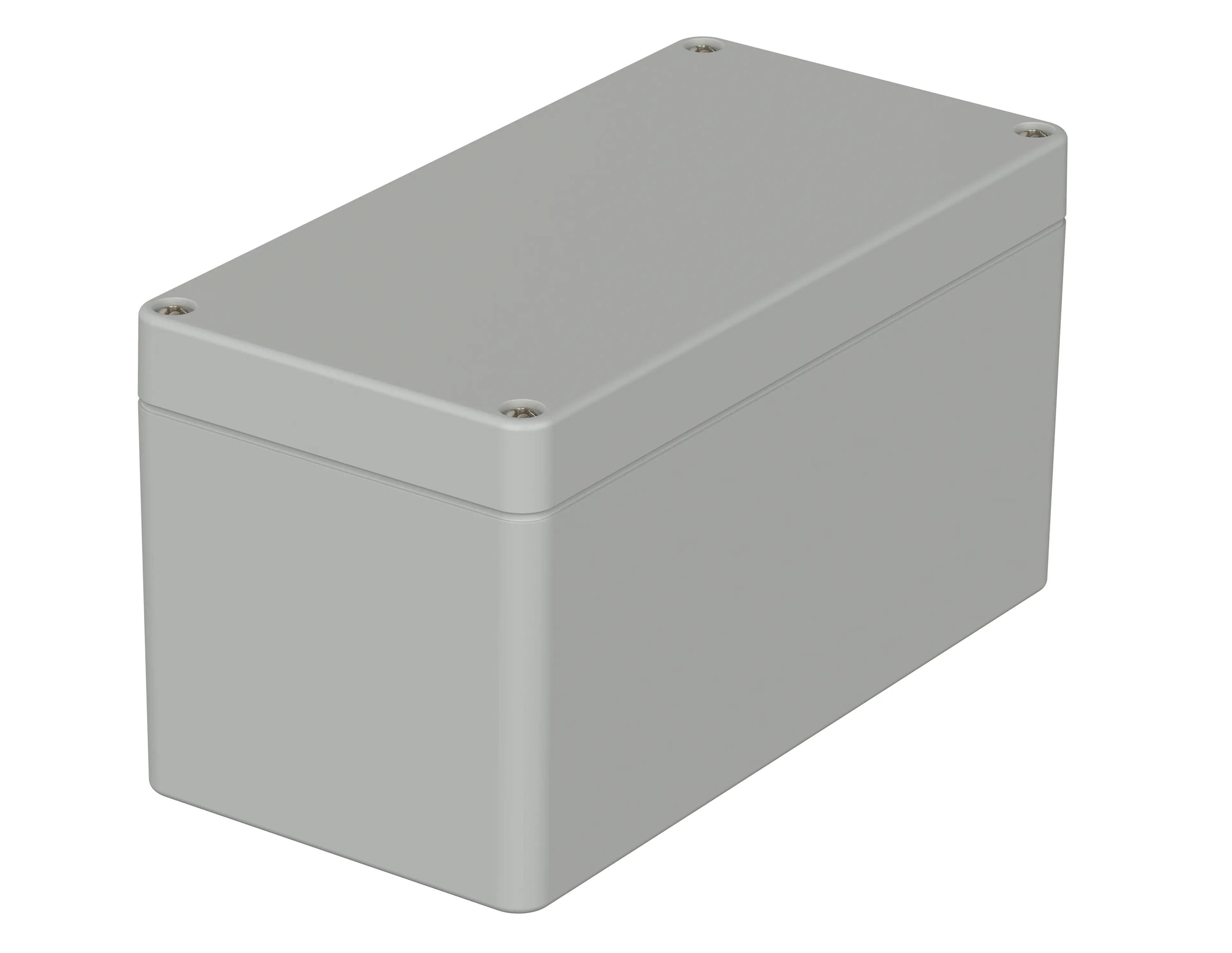

Euromas ABS / PC / F05 | Gehäuse, ABS

T 231

Best.-Nr.: 03231000

T 231

Best.-Nr.: 03231000

Warenkorb

Warenkorb anzeigenDruckansicht herunterladen

Bitte wählen Sie:Produktdatenblatt mit Zubehör (ca. 2-5 Seiten)Produktdatenblatt ohne Zubehör (ca. 1 Seite)

* = Lieferbar auf Anfrage.

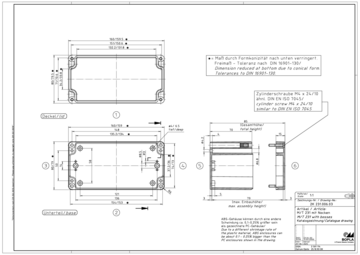

Produktzeichnung

Gehäusekonzept

Eigenschaften

160 x 80 x 85 mm

Lichtgrau

IP 66

ABS, PC (UV-stabilisiert) sowie ausgewählte Größen in PC UL 94 V0 (weitere UL 94 V0-Ausführungen auf Anfrage)

Bei leicht reduzierter Outdoorfähigkeit (f2-Listung nach UL 746C) wird auch die höchste Flammschutzklasse UL 94 5V erreicht.

Dichtung: CR

V215: Vestamid, Dichtung CR

Details siehe Technische Informationen

Einsatztemperatur: -25/70° C

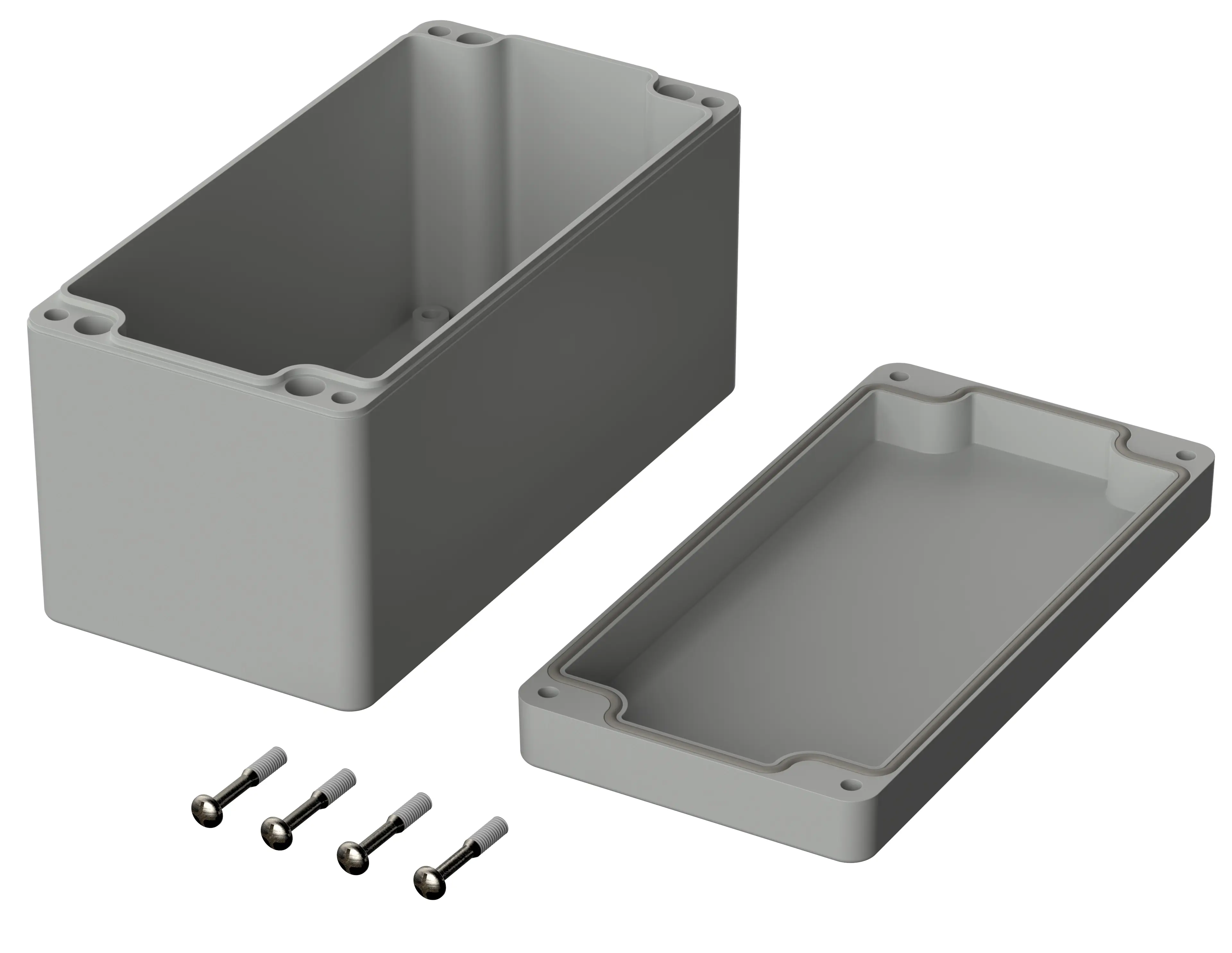

Ober- und Unterteil, Deckelschrauben aus V2A, selbstformende Schrauben für die Montagenocken

SV = Ausführung mit Schnellverschluss.

IP = Schutzart nach DIN EN 60529

ABS-Gehäuse können aufgrund einer anderen Materialschwindung ca. 0,1 - 0,25 % größer sein.

Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.

Bitte beachten!

Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines DAE .

Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.

» Weitere Informationen

Technische Informationen / Downloads

3D-Produktdaten im STEP-Format:

Zeichnung für mechanische Bearbeitung:

03231000 T-231-G.dxf (877.4 KB)

Hier finden Sie Fräskonturen als DXF-File. (Sub D, USB, HDMI, Kabelverschraubungen, ...)

Produktzeichnung im PDF-Format:

03231000 T-231.pdf (90.6 KB)

Produktzeichnung im DXF-Format:

03231000 T-231.dxf (667.9 KB)

Ich habe den Hinweis gelesen und akzeptiert.

ABS MMIA Polyman

ABS Elix H605

euromas-abs-pc-f05 de.pdf(1.1 MB)

RoHS Konformitätsstatus:: Konform mit Ausnahme Anhang III 6c
REACH SVHC über 0,1%:: Blei (CAS-Nr.: 7439-92-1)
Scip-Nr.:: 45a1562d-bf5b-4dd1-a734-37fd7b7e7359

Passendes Zubehör

Gewindebuchsen für Montagenocken

59002810

DODGE M3x6,5

ND = 4,0 x 6,5

59002820

DODGE M4x9,5

ND = 5,4 x 9,5

Gummifüße, einsteckbar

22003300

Für M/T 208-260

Mastbefestigung, Edelstahl V2A, unbeschichtet

96500080

MH 080

96500167

MH 167

Montageplatten, Hartpapier, Stahl verzinkt bei Modell 260

22000600

M M/T 219/220/231/235

Für EM/ET 220, EM/ET 231, M/T 219-220, M/T 231-235

Rändelschrauben

22003100

Für M/T 210-215, M/T 217, M/T 220-227, M/T 231

Tragschienen DIN EN 60715 G 32, Stahl verzinkt

22002010

TS 32

Für M/T 219-220, M/T 231-235, M/T 238, M/T 2381, M/T 246, P 316, P 325

Tragschienen DIN EN 60715 TH 15, Stahl verzinkt

22002000

TS 15

Für M/T 219-220, M/T 231-235, M/T 238, M/T 2381, M/T 246, P 325

Tragschienen DIN EN 60715 TH 35, Stahl verzinkt

22002020

TS 35

Für M/T 219-220, M/T 231-235, M/T 238, M/T 2381, M/T 246, P 316, P 325

Wandlaschen rückseitig anschraubbar, Polycarbonat

22004900

Für M/T 210-243, M/T 246-253
