Euromas ABS / PC / F05 | Gehäuse, ABS

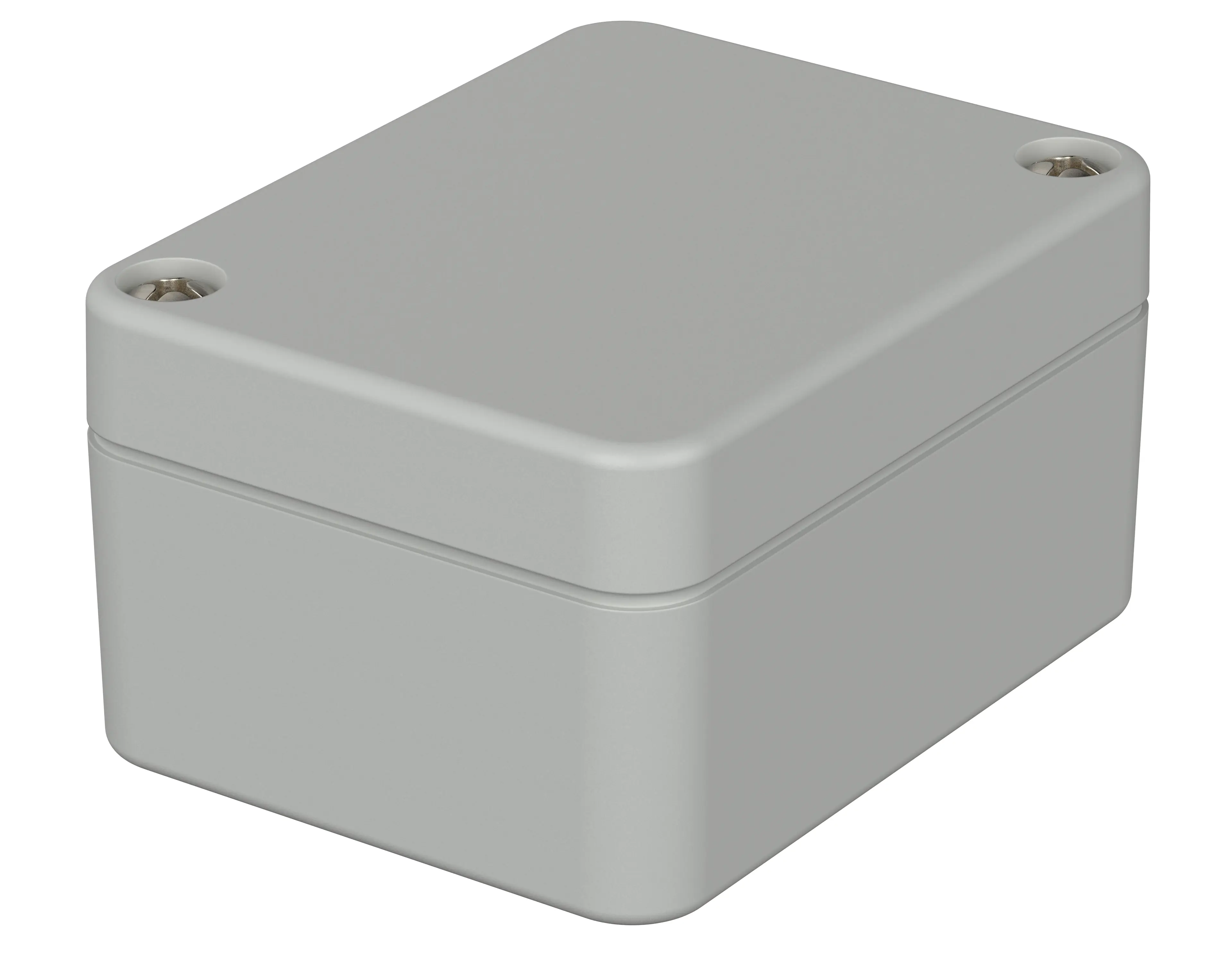

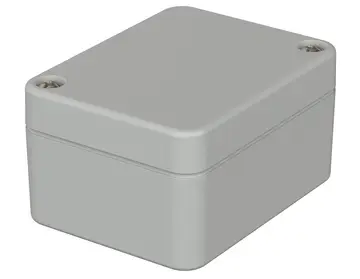

T 206 SV
Best.-Nr.: 03206400*
T 206 SV
Best.-Nr.: 03206400*
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
65 x 50 x 35 mm
Schutzart
IP
65
NEMA
3
Gehäusematerial
ABS, PC (UV-stabilisiert) sowie ausgewählte Größen in PC UL 94 V0 (weitere UL 94 V0-Ausführungen auf Anfrage), Dichtung CR
V215: Vestamid, Dichtung CR; Details siehe Technische Informationen
Lieferumfang
Ober- und Unterteil, Deckelschrauben aus V2A, selbstformende Schrauben für die Montagenocken
Hinweis
SV = Ausführung mit Schnellverschluss.
IP = Schutzart nach DIN EN 60529
ABS-Gehäuse können aufgrund einer anderen Materialschwindung ca. 0,1 - 0,25 % größer sein.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
03206400 T-206-SV-G.dxf
(710.7 KB)
Produktzeichnung im PDF-Format:
03206400 T-206-SV.pdf
(71.4 KB)
Produktzeichnung im DXF-Format:
03206400 T-206-SV.dxf
(579.6 KB)
- 670 WPZ-Euromas-PC DE.pdf(197.3 KB)
- 670 WPZ-Euromas-PC EN.pdf(191.1 KB)
- euromas-abs-pc-f05 de.pdf(1.1 MB)
Passendes Zubehör
Gewindebuchsen für Montagenocken
Montageplatten, Hartpapier, Stahl verzinkt bei Modell 260
