Botego | BO 626.. L
BO 62606 L
Best.-Nr.: 68626061
BO 62606 L
Best.-Nr.: 68626061
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.

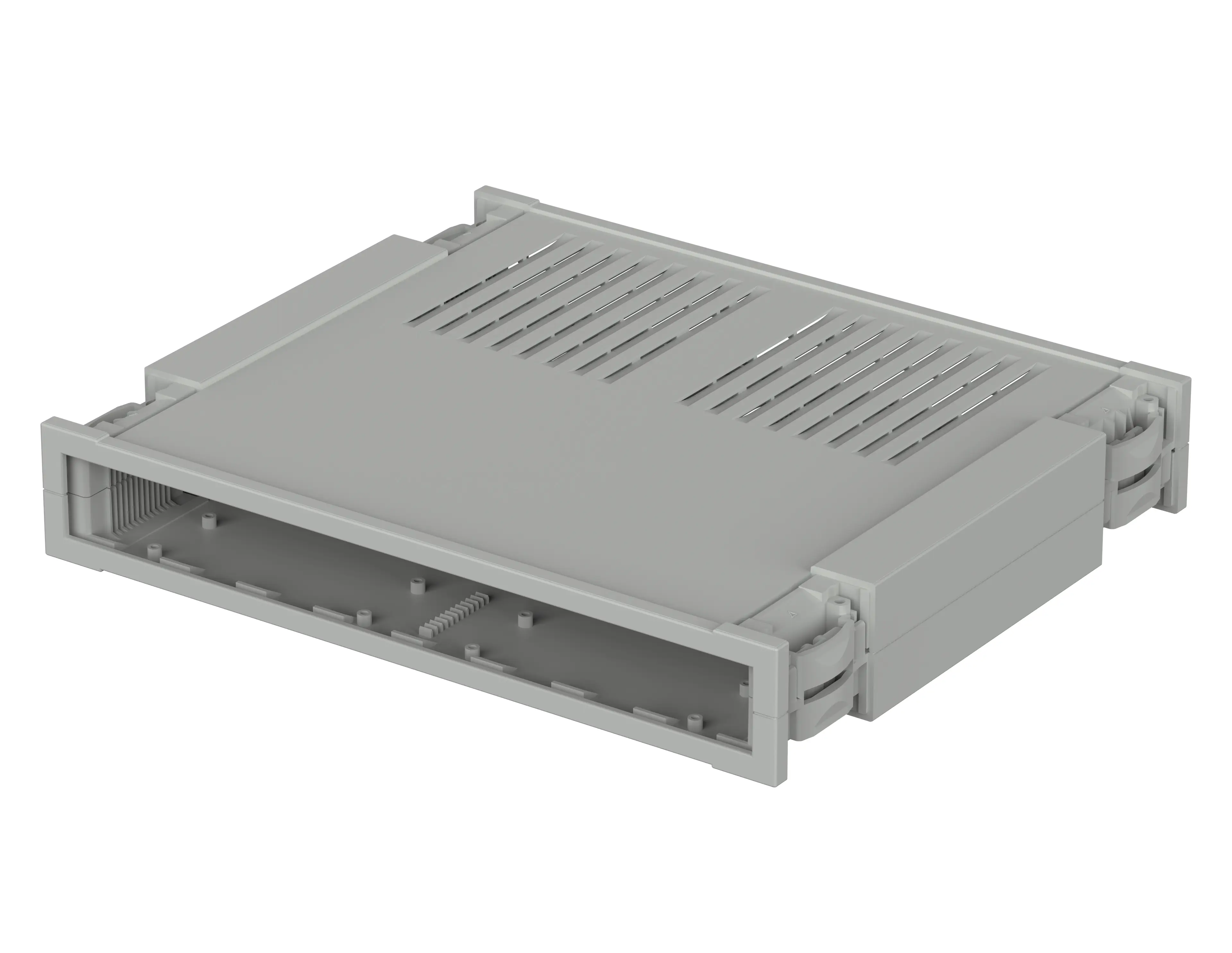

Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
307.35 x 256.9 x 49.96 mm
HE
6
TE
6
Farbton
Lichtgrau, ähnlich RAL 7035
Schutzart
IP
30
NEMA
1
Gehäusematerial
ABS; Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang
2 Halbschalen
Hinweis
Kappen sind nicht im Lieferumfang enthalten.
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
68626061 BO-62606-L-G.dxf
(3.2 MB)
Produktzeichnung im PDF-Format:
68626061 BO-62606-L.pdf
(104.4 KB)
Produktzeichnung im DXF-Format:
68626061 BO-62606-L.dxf
(1.2 MB)
- 700 WPZ-Botego DE.pdf(174.5 KB)
- 700 WPZ-Botego EN.pdf(169.3 KB)
- botego de.pdf(1.5 MB)
Passendes Zubehör
Aufbausätze 9 TE, geschlossen und mit Lüftungsschlitzen (L)
Designelementsatz 2
Designelementsatz 3
Frontplatten, 2 mm, Alu, naturfarben eloxiert
Handgriff
Kappensatz 1 für die Anwendung als Tischgehäuse
Kappensatz 2 für optimale Stapelbarkeit
Kappensatz 3 mit Aufstell-Klappfuß
Kappensatz 4 für Wandmontage
Schraubensatz
Teilfrontplatten, Alu frontseitig naturfarben eloxiert, rückseitig passiviert
