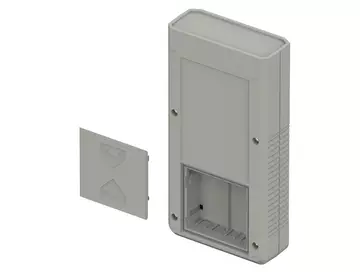

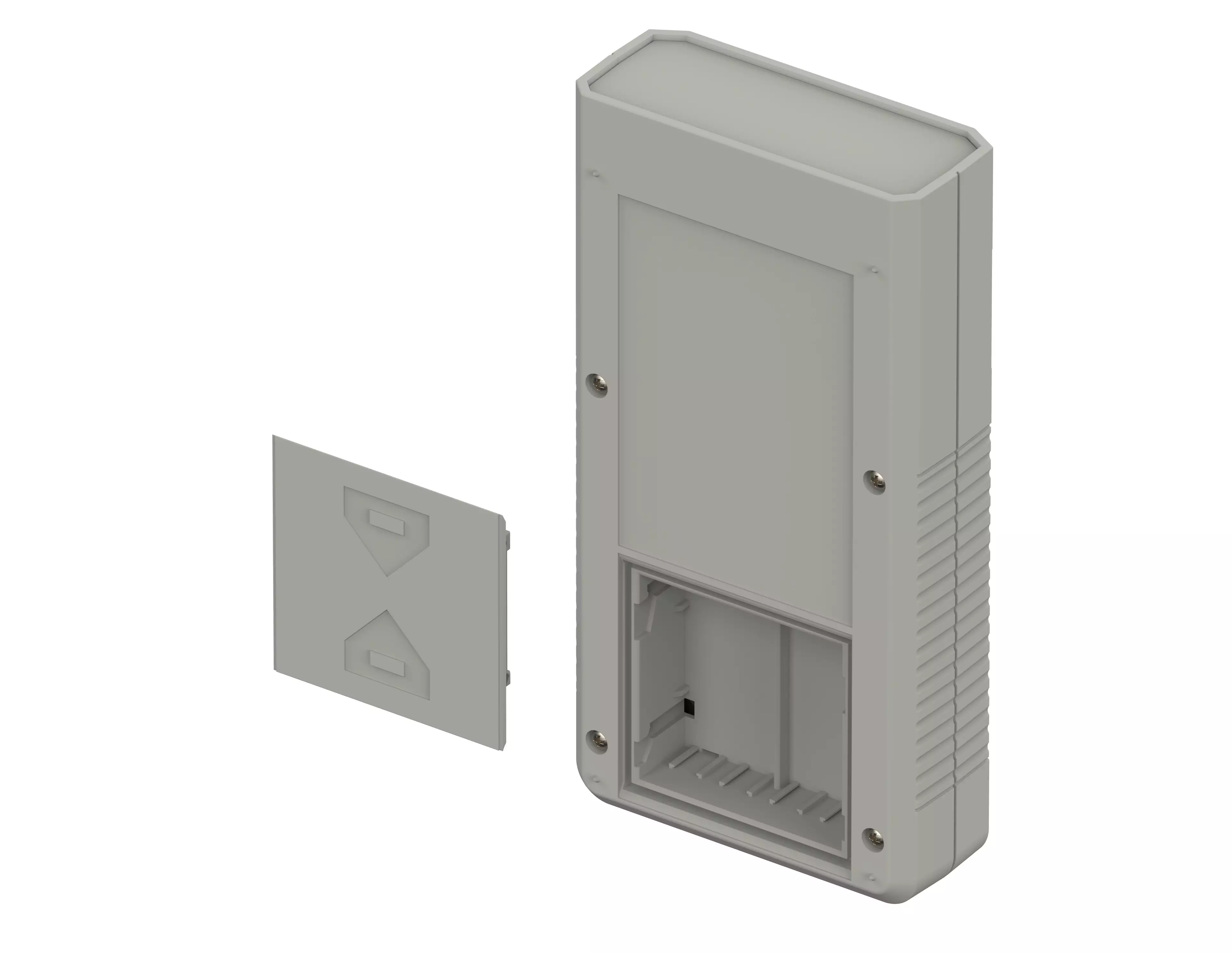

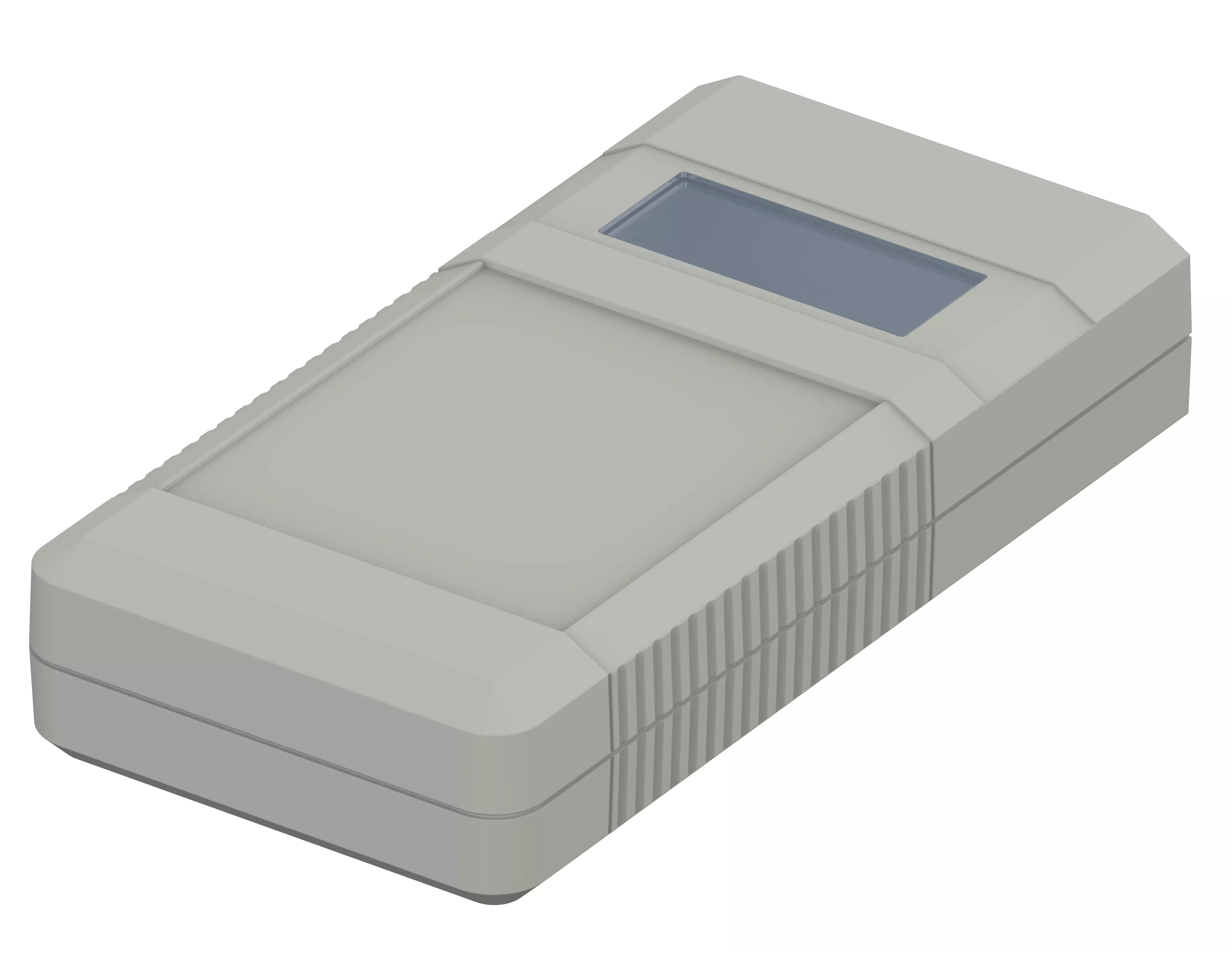

BOS | BOS 801 mit Displayscheibe und Batteriefach 4 x 1,5 Mignon
BOS 801-7038
Best.-Nr.: 34801001*
BOS 801-7038
Best.-Nr.: 34801001*
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.

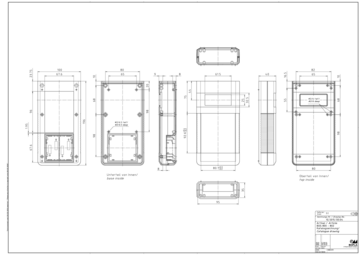

Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
196 x 100 x 40 mm
Farbton
Achatgrau, ähnlich RAL 7038
Schutzart
IP
40
NEMA
1
Gehäusematerial
ABS, Dichtung CR; Details siehe Technische Informationen

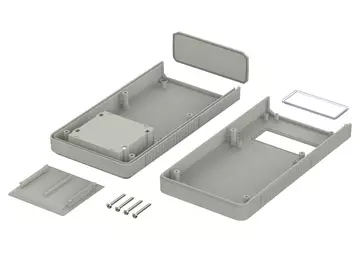

Lieferumfang
Oberteil, Unterteil, Frontplatte, Schrauben, Batteriefachdeckel, Kontakte, Displayscheibe
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
34801001 BOS-801-G.dxf
(747.8 KB)
Produktzeichnung im PDF-Format:
34801001 BOS-801.pdf
(74.7 KB)
Produktzeichnung im DXF-Format:
34801001 BOS-801.dxf
(949.4 KB)
ABS MMIA Polyman
(Gehäuse)
ABS Elix H605
(Gehäuse)
- bos de.pdf(1.4 MB)
