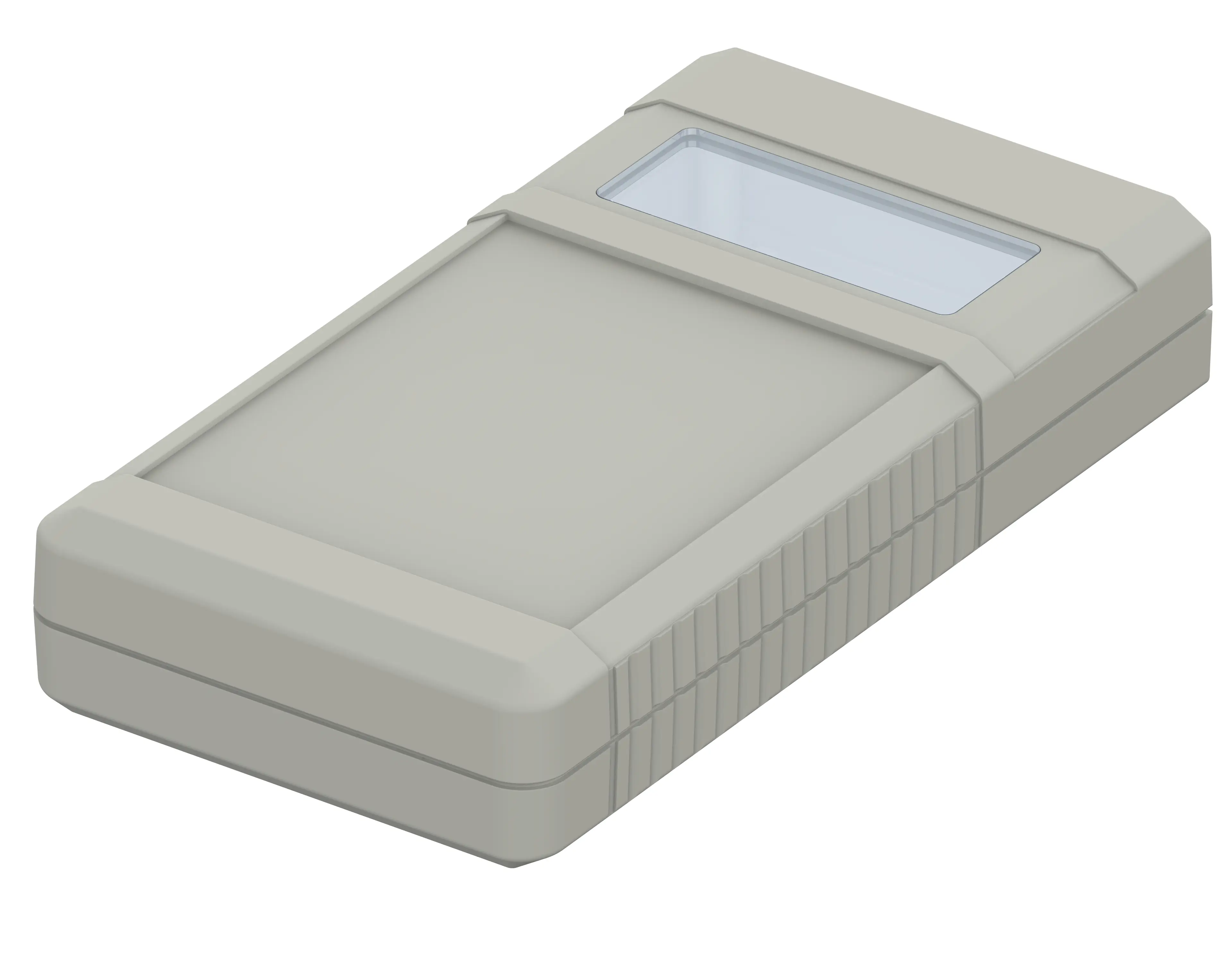

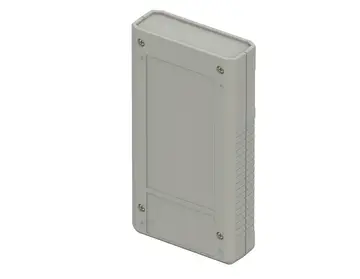

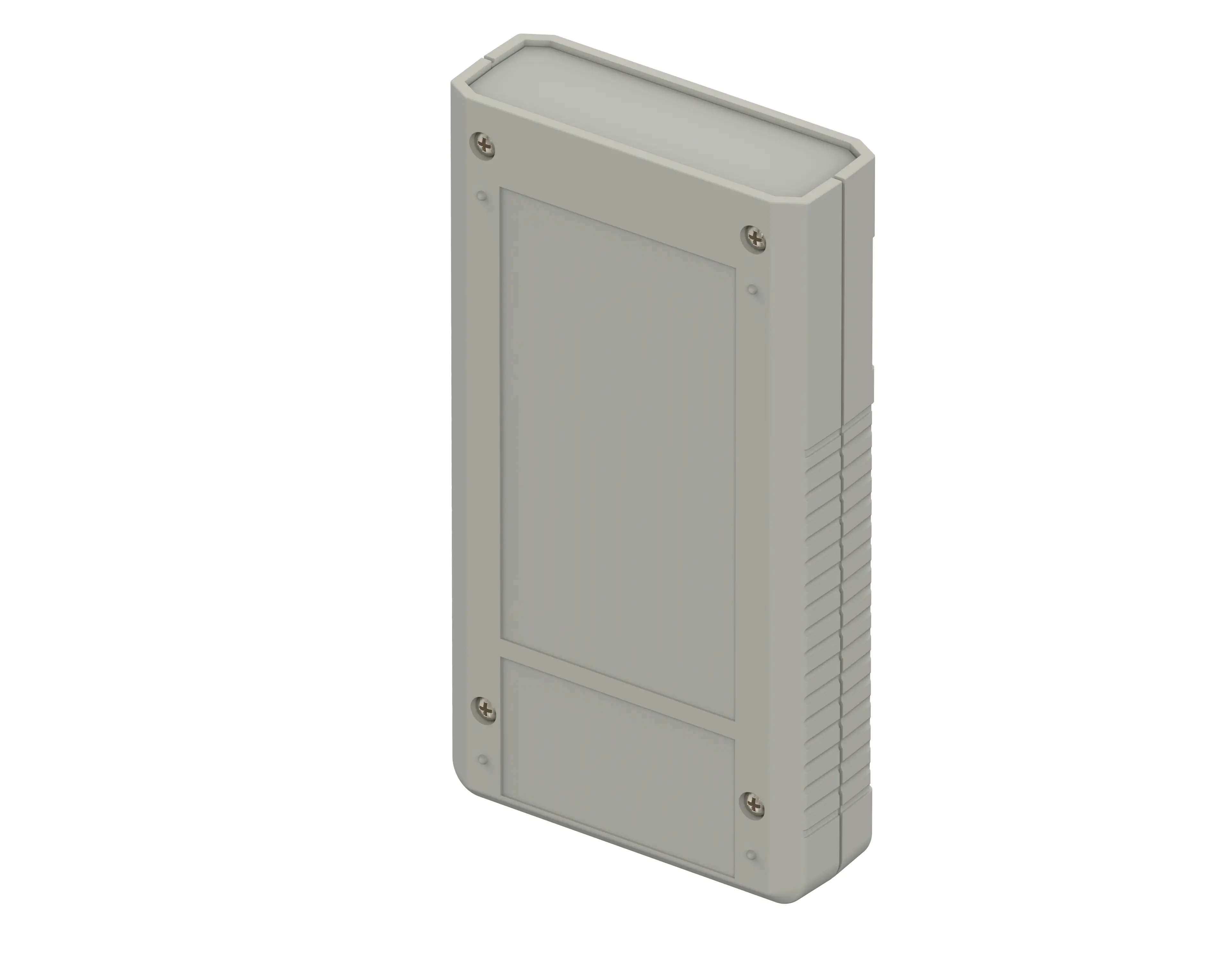

BOS | BOS 754 mit Displayscheibe
BOS 754-7038
Best.-Nr.: 34754001*
BOS 754-7038
Best.-Nr.: 34754001*
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.

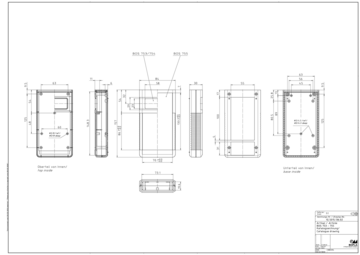

Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
157 x 84 x 30 mm
Farbton
Achatgrau, ähnlich RAL 7038
Schutzart
IP
40
NEMA
1
Gehäusematerial
ABS, Dichtung CR; Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang

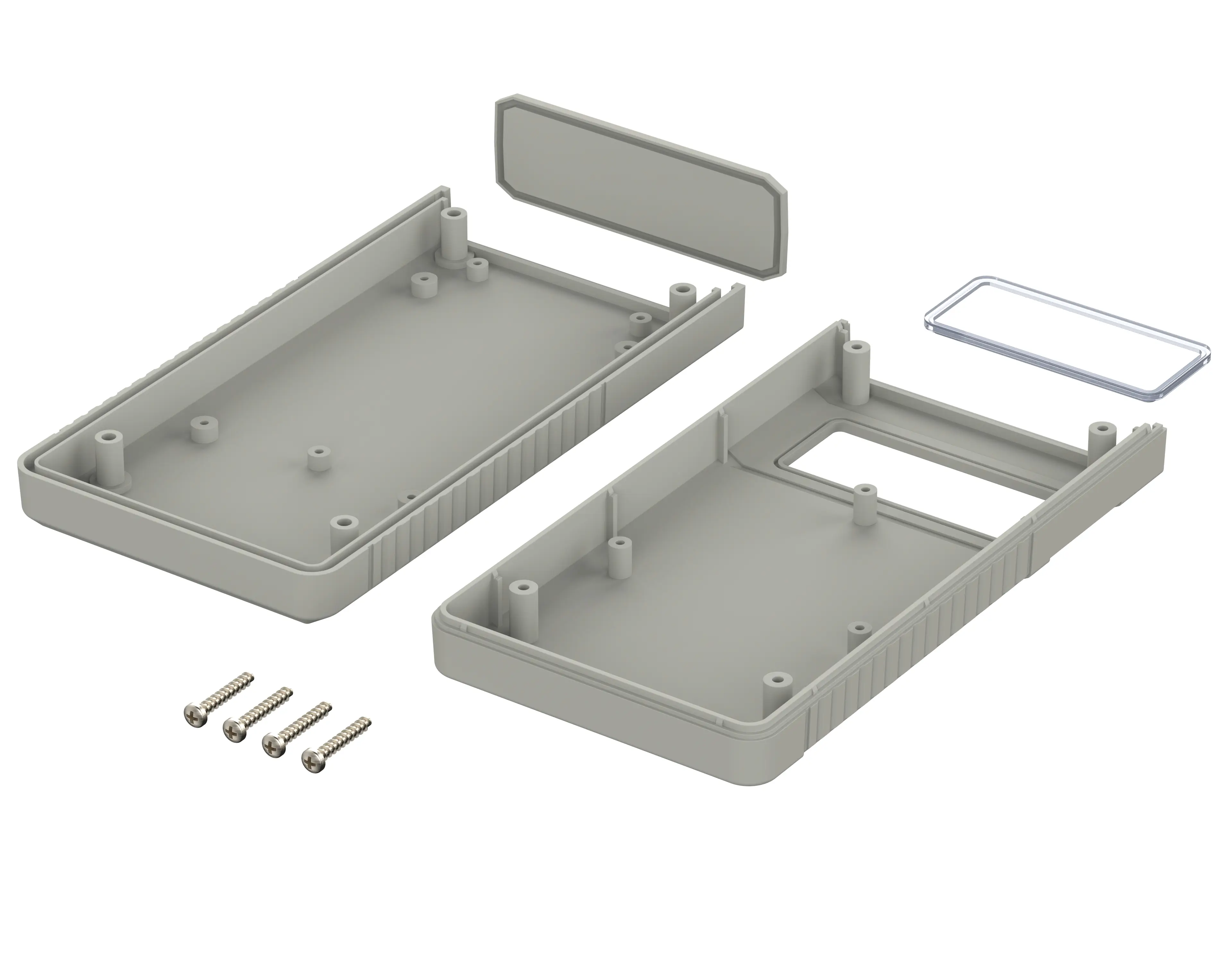

Oberteil, Unterteil, Frontplatte, Schrauben, Displayscheibe
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
34754001 BOS-754-G.dxf
(841.7 KB)
Produktzeichnung im PDF-Format:
34754001 BOS-754.pdf
(66.9 KB)
Produktzeichnung im DXF-Format:
34754001 BOS-754.dxf
(789.1 KB)
ABS MMIA Polyman
(Gehäuse)
ABS Elix H605
(Gehäuse)
- bos de.pdf(1.4 MB)
- RoHS Konformitätsstatus:
- Konform
- REACH SVHC über 0,1%:
- Kein SVHC
