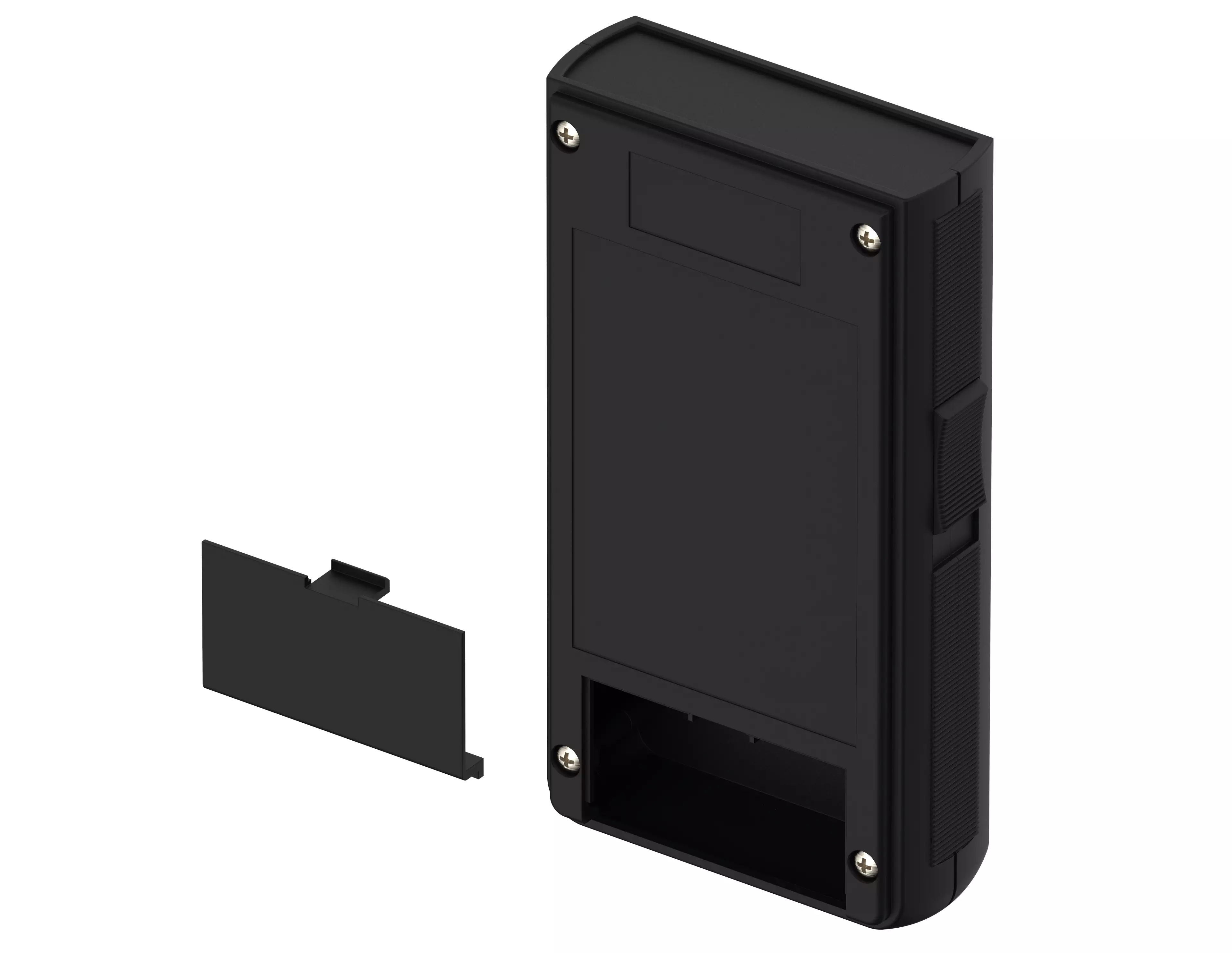

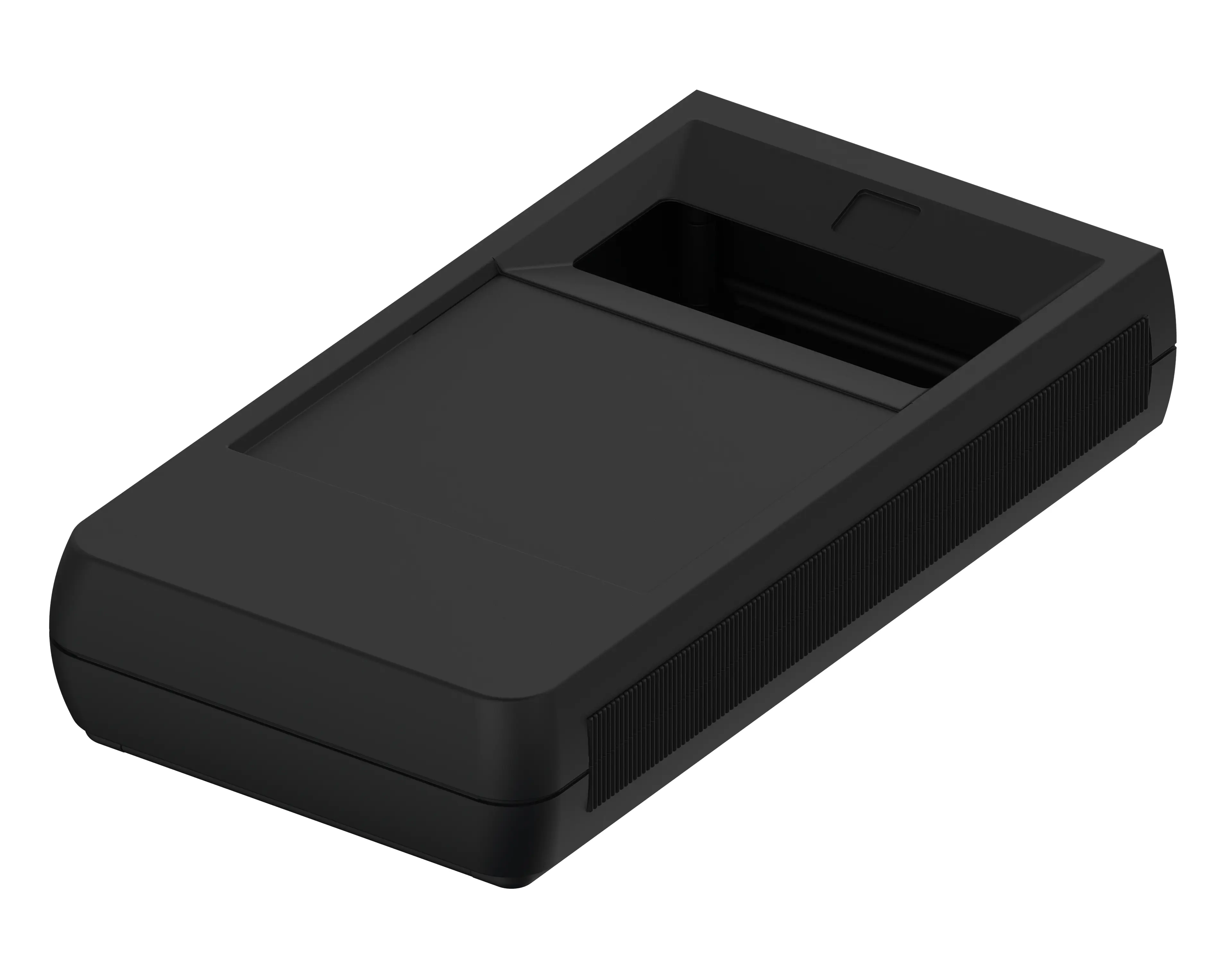

BOS | BOS 704/705 mit Displayöffnung, seitlichem Schieber für Schalter und Batteriefach für 9V-Block
BOS 704-9005
Best.-Nr.: 34704000*
Displayöffnung: 23 x 58 mm
BOS 704-9005
Best.-Nr.: 34704000*
Displayöffnung: 23 x 58 mm
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
150 x 80 x 30 mm
Farbton
Schwarz, ähnlich RAL 9005
Schutzart
IP
40
NEMA
1
Gehäusematerial
ABS, Dichtung CR; Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang

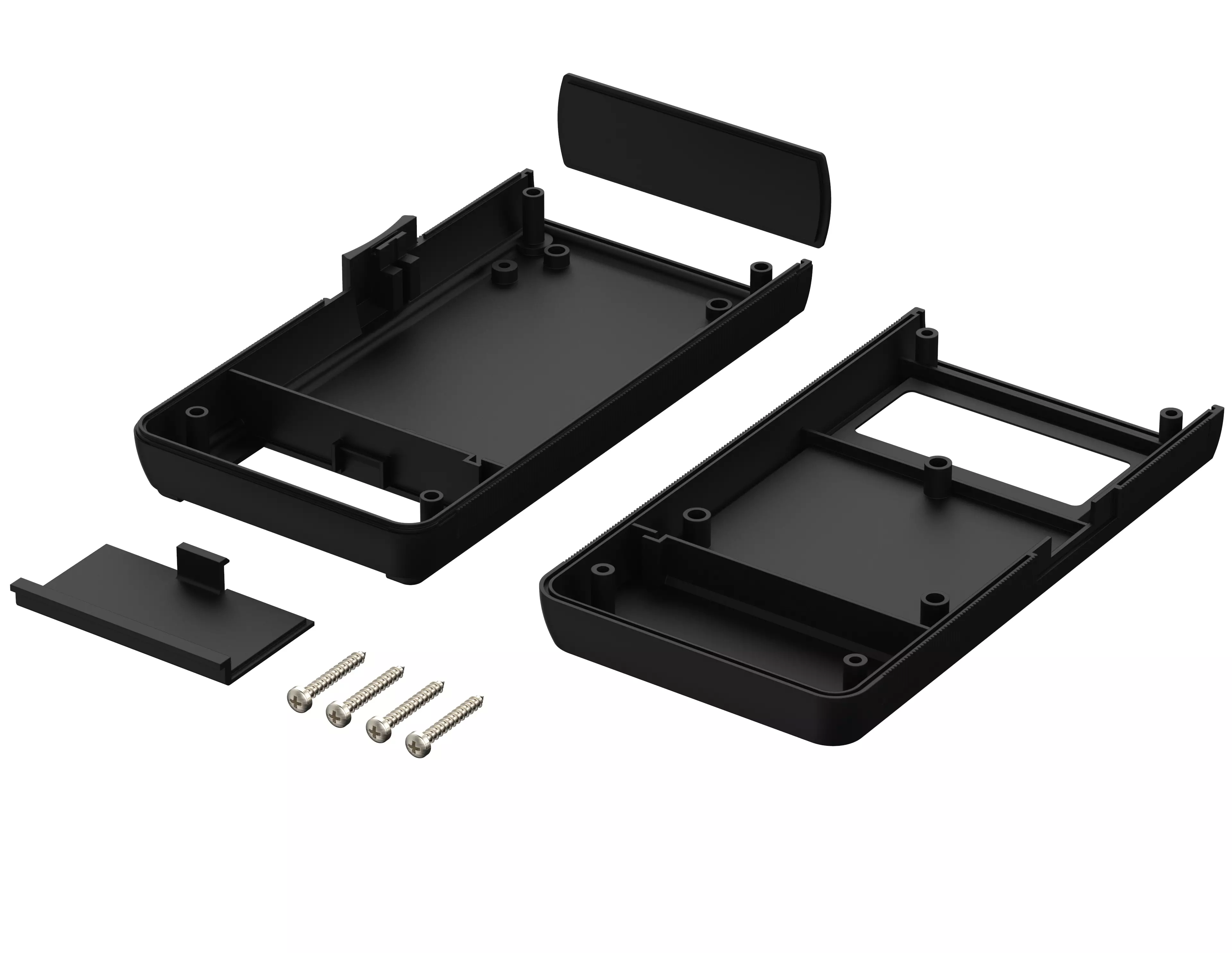

Oberteil, Unterteil, Frontplatte, Batteriefachdeckel, Schrauben, Gewindebuchsen
Displayscheibe bitte separat bestellen.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
34704000 BOS-704-G.dxf
(604.8 KB)
Produktzeichnung im PDF-Format:
34704000 BOS-704.pdf
(89.9 KB)
Produktzeichnung im DXF-Format:
34704000 BOS-704.dxf
(1.5 MB)
ABS MMIA Polyman
(Gehäuse)
ABS Elix H605
(Gehäuse)
- bos de.pdf(1.4 MB)
- RoHS Konformitätsstatus:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC über 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip-Nr.:
- b8aca5f8-ec0b-467e-ac2f-38a927bda9d2
