BOS-Streamline | BS 602 F ohne Batteriefach, IP 65²
BS 602 F-7024
Best.-Nr.: 82602124
BS 602 F-7024
Best.-Nr.: 82602124
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.
Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
159.4 x 77.9 x 33.5 mm
Farbton
Graphitgrau, ähnlich RAL 7024
Schutzart
IP
65
NEMA
3
Gehäusematerial
ABS, Dekordichtung aus TPE; Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang

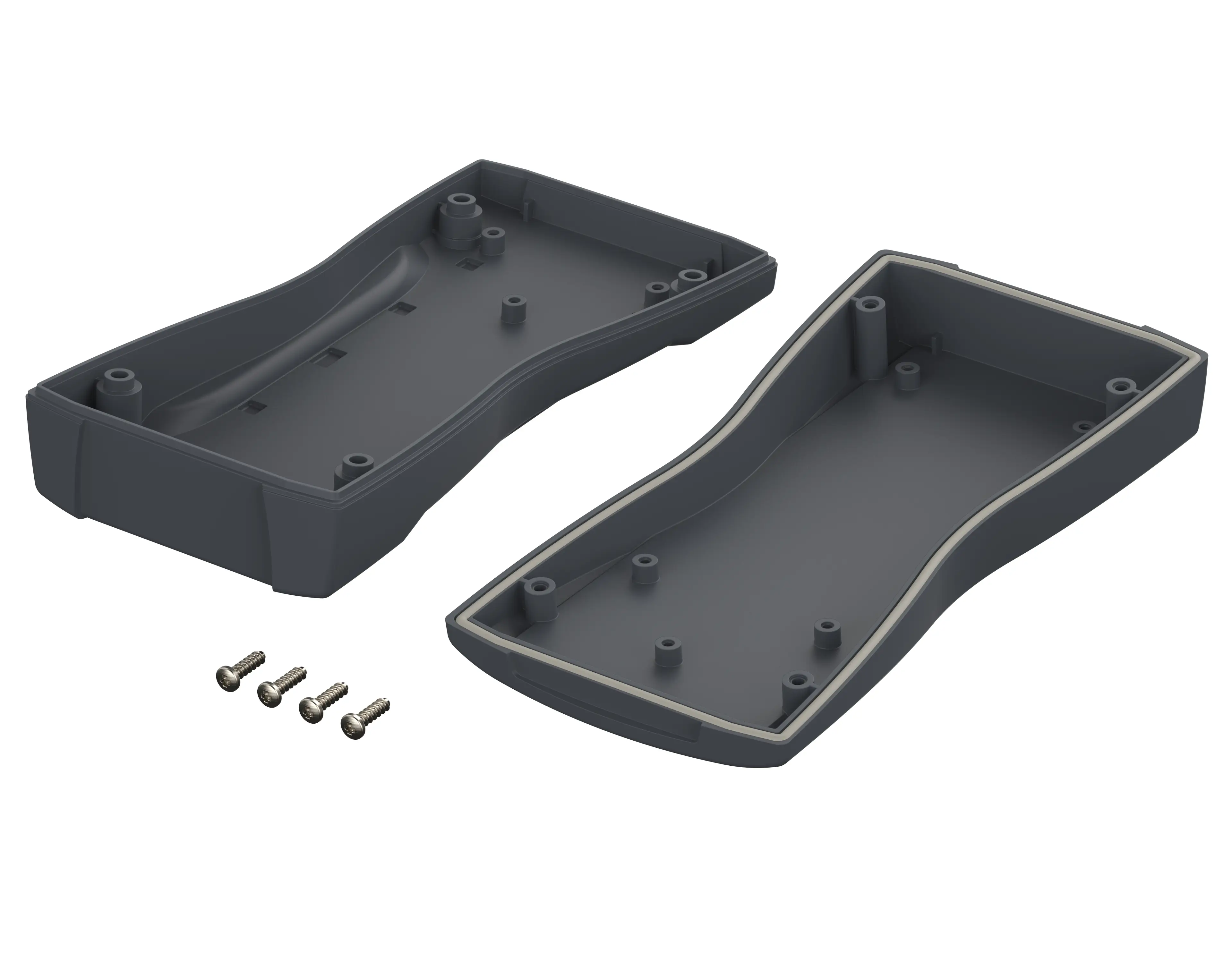

Ober- und Unterteil inkl. Dichtung, 4 Schrauben
Hinweis
Nicht mit Dekordichtung DI-D kombinierbar.
Bei den Maßangaben handelt es sich um Richtwerte. Die genauen Werte entnehmen Sie aus der jeweiligen Produktzeichnung.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
82602124 BS-602-F-7024-G.dxf
(1,000.1 KB)
Produktzeichnung im PDF-Format:
82602124 BS-602-F-7024.pdf
(138.2 KB)
Produktzeichnung im DXF-Format:
82602124 BS-602-F-7024.dxf
(1.8 MB)
Zeichnung für max. Platinenmaße im PDF-Format:
82602124 BS-602-F-7024-pcb.pdf
(91.7 KB)
Zeichnung für max. Platinenmaße im DXF-Format:
82602124 BS-602-F-7024-pcb.dxf
(1.3 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
- bos-streamline de.pdf(2.1 MB)
- RoHS Konformitätsstatus:
- Konform
- REACH SVHC über 0,1%:
- Kein SVHC
Passendes Zubehör
Dekordichtungen
