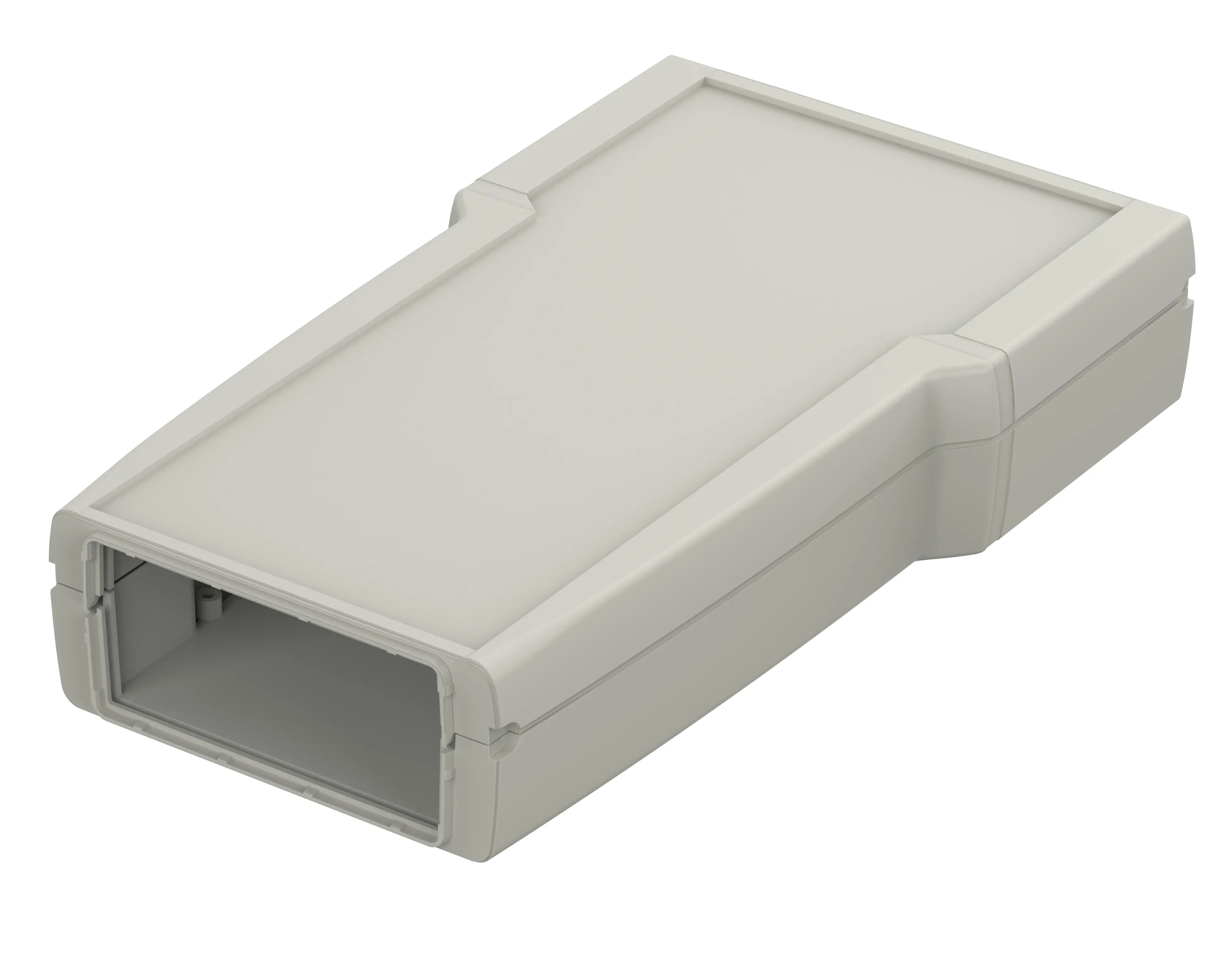

BOPLA-Arteb | 865 Gehäuse
ART 865 F
Best.-Nr.: 34186511
Folientastaturfläche 84,9 x 201,9 x 1,5 mm tief
ART 865 F
Best.-Nr.: 34186511
Folientastaturfläche 84,9 x 201,9 x 1,5 mm tief
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.

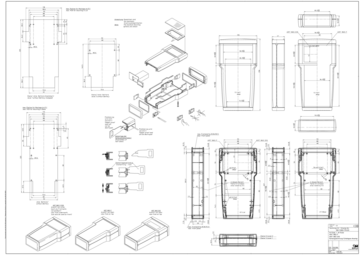

Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
236 x 125 x 41 mm
Farbton
Achatgrau
Schutzart
IP
40
,
65
NEMA
1,3
Gehäusematerial
Gehäuse und Kappen aus ABS, Dichtung aus TPE; Details siehe Technische Informationen
Einsatztemperatur: -25/70° C
Lieferumfang

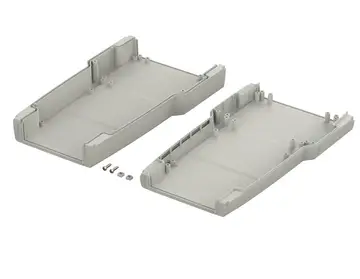

Ober- und Unterteil, inkl. montierten, mit werkzeugbetätigbaren Schnappverschlüssen für Kappen. Versionen BE... zusätzlich mit Batteriefach BE 30 bzw. BE 60
PE = 5 Stück
Hinweis
Kappen bitte separat bestellen.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
34186511 ART-865-F-G.dxf
(1.1 MB)
Produktzeichnung im PDF-Format:
34186511 ART-865-F.pdf
(284.2 KB)
Produktzeichnung im DXF-Format:
34186511 ART-865-F.dxf
(3.7 MB)

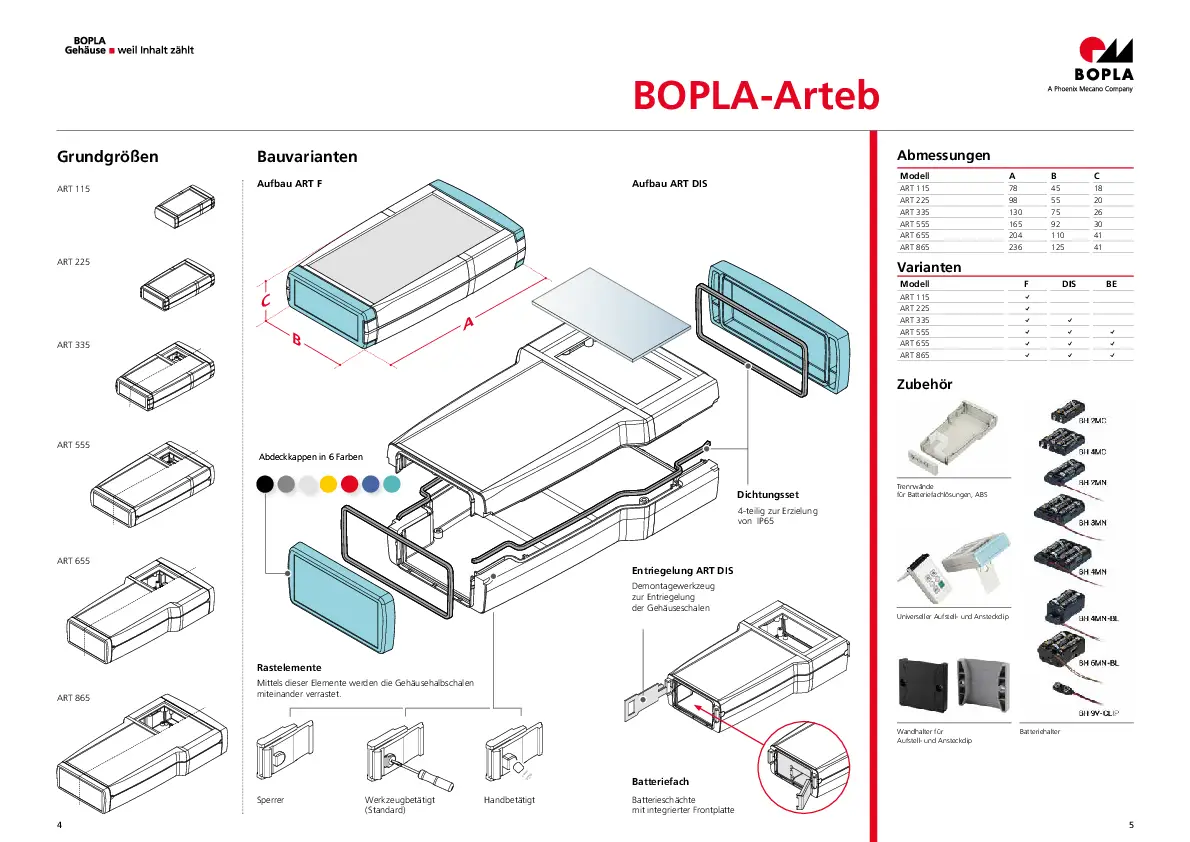

- bopla-arteb de.pdf(1.3 MB)
- RoHS Konformitätsstatus:
- Konform
- REACH SVHC über 0,1%:
- Kein SVHC
Passendes Zubehör
Batteriehalter
34165576
Für 4 x Mignon (LR6, R06, AM3, E91, AA), Anschluss-Clip im Lieferumfang enthalten
34165577
Für 6 x Mignon (LR6, R06, AM3, E91, AA), Anschluss-Clip im Lieferumfang enthalten
Batterieschächte mit integrierten Frontplatten, PP
Demontagewerkzeug für ART 555-865
Dichtungsset für IP 65
Kappen für ART 865
Kappen für ART 865
Schnappverschlüsse für ART 555, 655 und 865, Polyamid
Trennwände für Batteriefachlösungen, ABS
34186543*
Für Batteriehalter BH 4MN-BL (4 Mignon) oder BH 6MN-BL (6 Mignon) im ART 865
Universeller Aufstell- und Ansteckclip
