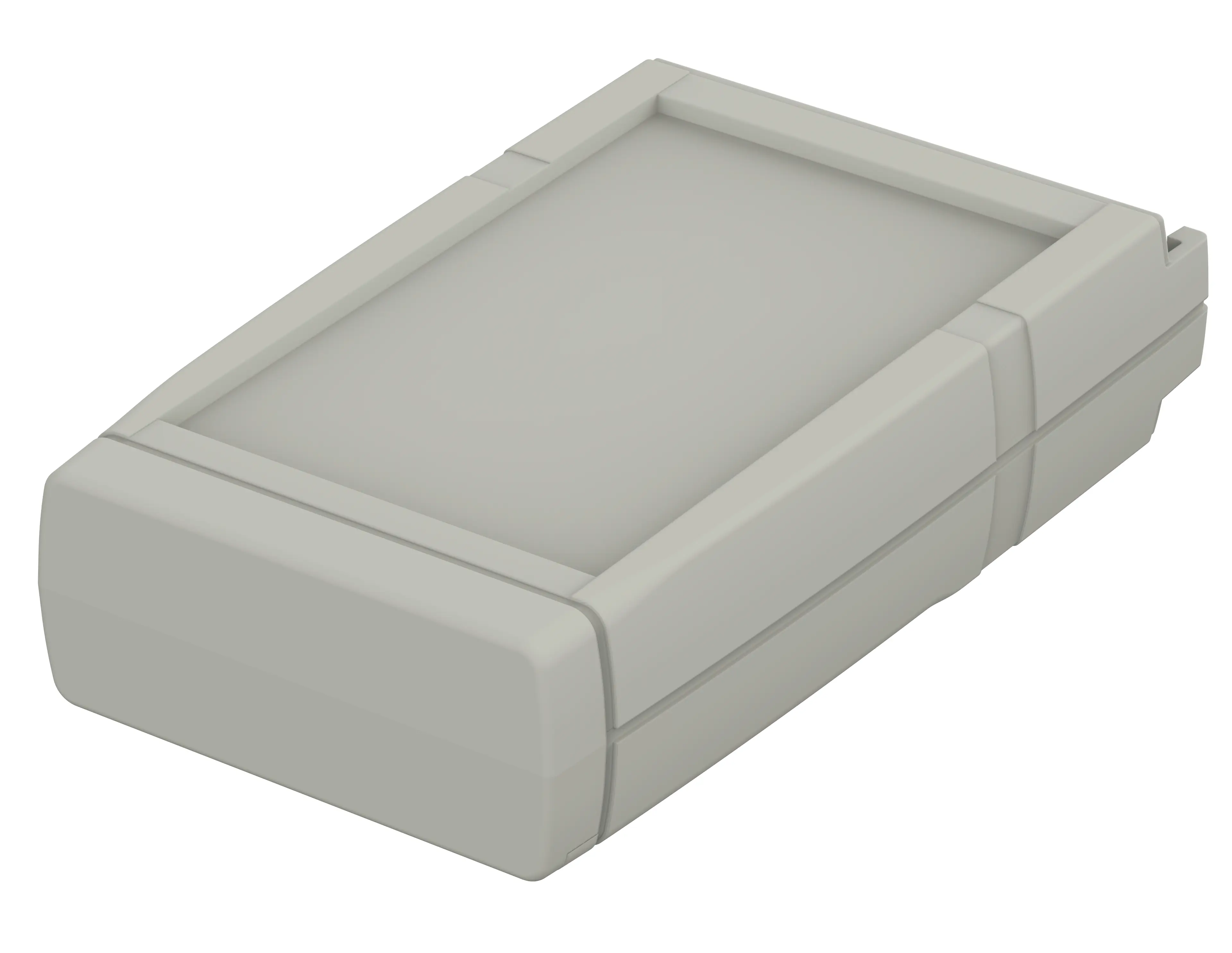

BOPLA-Arteb | 115 Gehäuse
ART 115 F
Best.-Nr.: 34111511
Folientastaturfläche 34,8 x 56,9 x 1,5 mm tief
ART 115 F
Best.-Nr.: 34111511
Folientastaturfläche 34,8 x 56,9 x 1,5 mm tief
Warenkorb
Warenkorb anzeigenDruckansicht herunterladen
* = Lieferbar auf Anfrage.

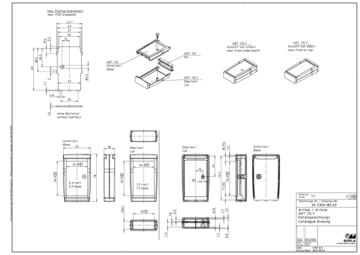

Produktzeichnung
Gehäusekonzept
Eigenschaften
Abmessungen
78 x 45 x 18 mm
Farbton
Achatgrau
Schutzart
IP
40
NEMA
1
Gehäusematerial
Gehäuse und Kappen aus ABS, Dichtung aus TPE; Details siehe Technische Informationen
Lieferumfang

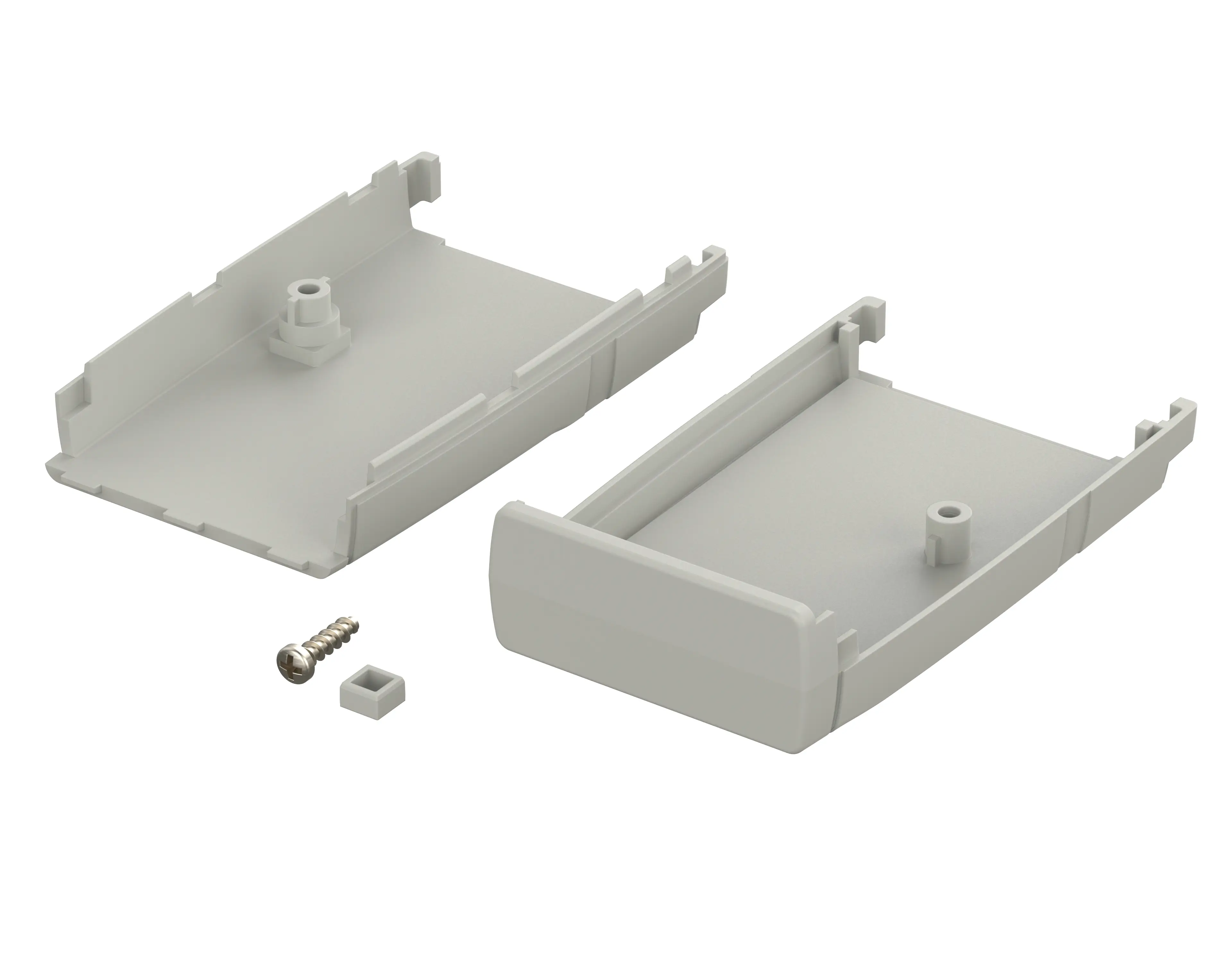

Ober- und Unterteil, Schraubenabdeckung, Schraube
PE = 5 Stück
Hinweis
Kappen bitte separat bestellen.
Um bei Bedarf das Gehäuse komplett zugängig zu lassen, kann auf die Verschraubung verzichtet werden, so dass nur die Schraubenabdeckungen das Unterteil glatt verschließen.
Bitte beachten!
Für den Druckausgleich bei Temperaturwechsel und die dadurch auftretende Feuchtigkeit im Gehäuse empfehlen wir Ihnen den Einsatz eines
DAE
.
Damit Sie auch für Ihren Anwendungsfall die richtige Menge ermitteln können, stellen wir Ihnen hier einen DAE-Rechner bereit.
Technische Informationen / Downloads
3D-Produktdaten im STEP-Format:
Login to download
Zeichnung für mechanische Bearbeitung:
34111511 ART-115-F-G.dxf
(500.5 KB)
Produktzeichnung im PDF-Format:
34111511 ART-115-F.pdf
(102.2 KB)
Produktzeichnung im DXF-Format:
34111511 ART-115-F.dxf
(2.5 MB)
- bopla-arteb de.pdf(1.3 MB)
