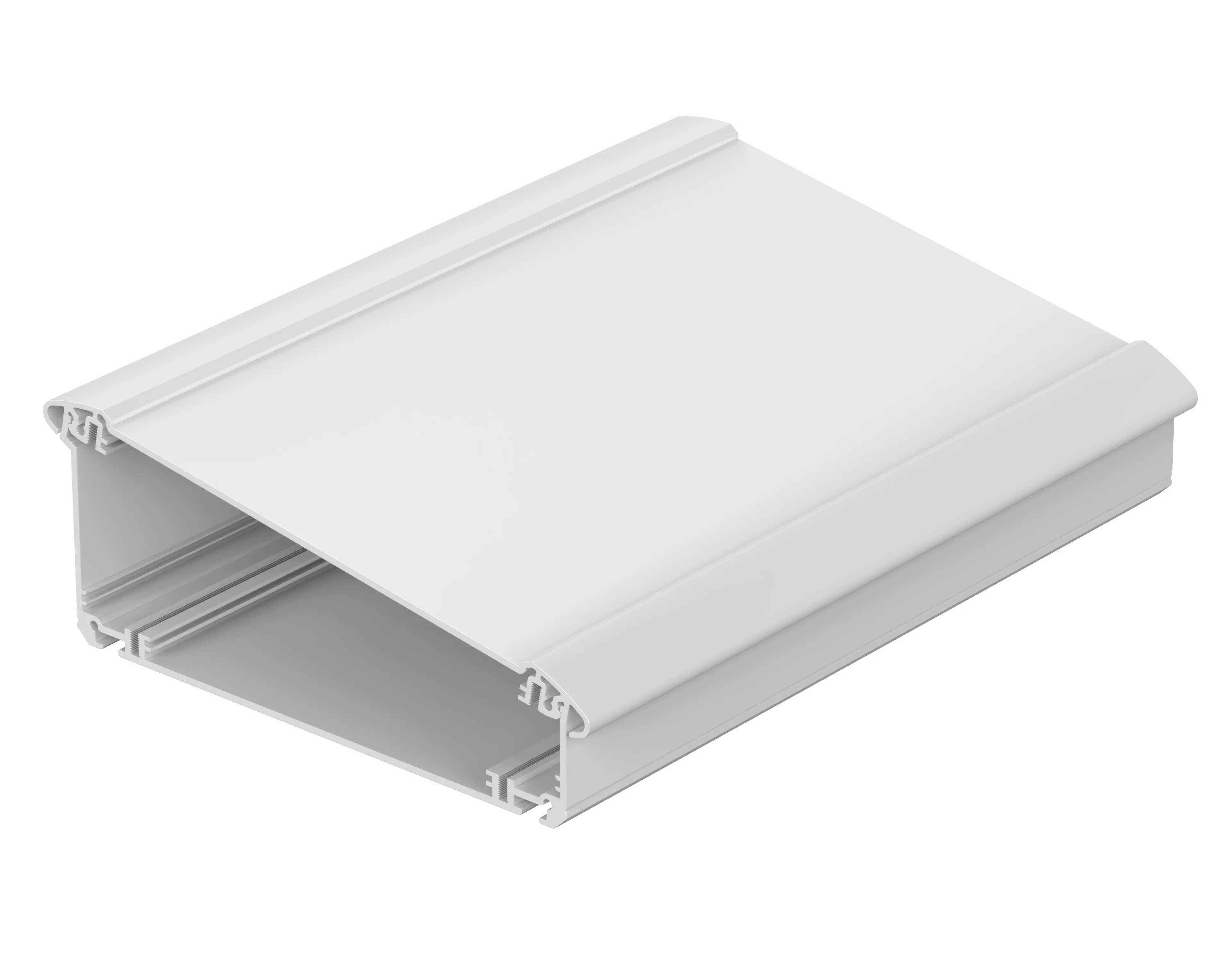

Alu-Topline | Behuizingsprofielen horizontaal gedeeld
ATPH 1865-0250
Bestelnummer: 92865250
ATPH 1865-0250
Bestelnummer: 92865250
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.
Producttekening
Behuizingsconcept
Eigenschappen
Afmetingen
181.2 x 68.2 x 250 mm
Kleurnuance
Natuurkleur geëloxeerd
Beschermingsgraad
IP
40
,
54
NEMA
3
Materiaal van de behuizing
Geëxtrudeerde profielen. Al Mg Si 0,5 geëloxeerd;
plastic deksel ABS; design-afdichting TPE
Voor details, zie „Technische informatie“.
Omvang van de levering

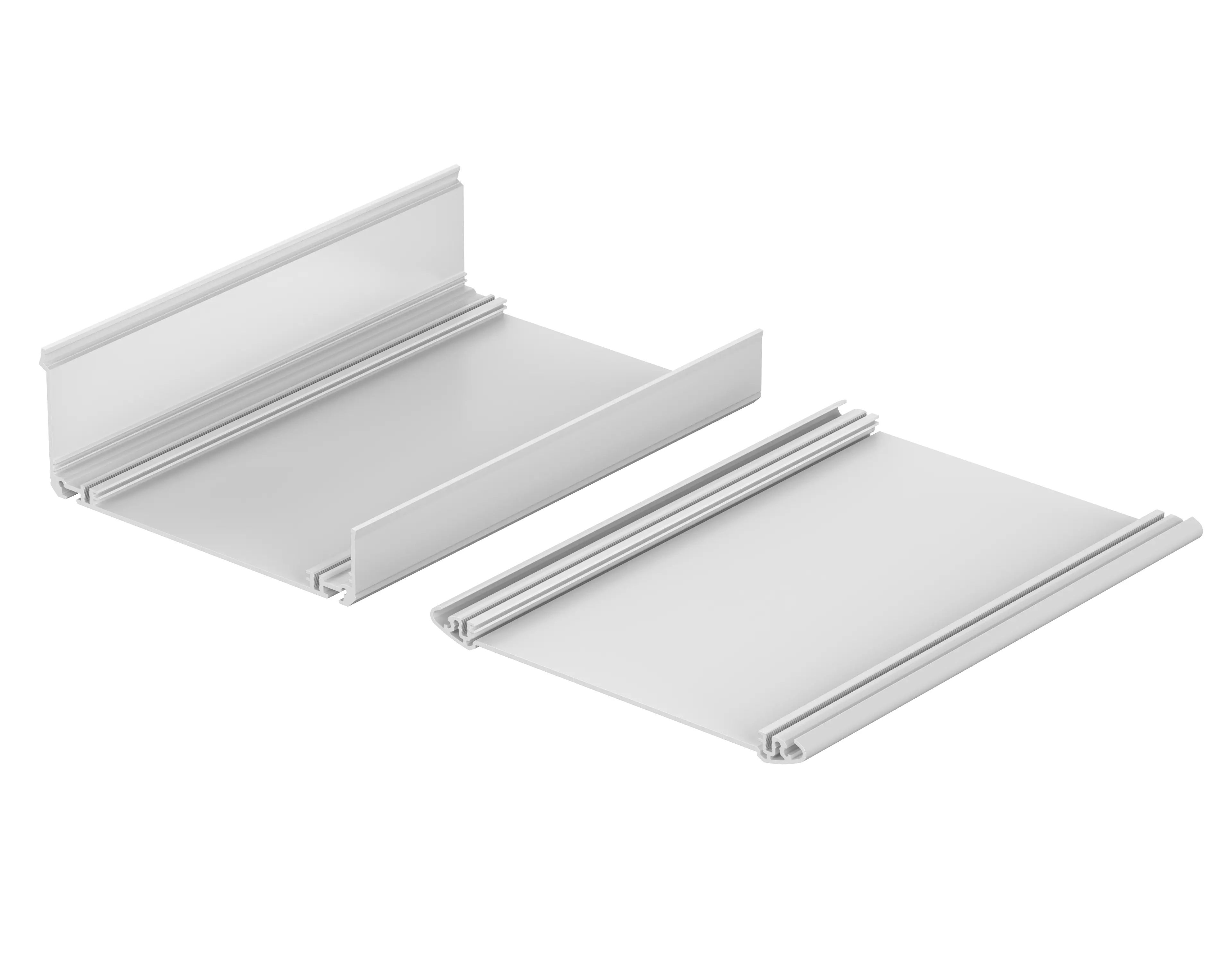

behuizingsprofiel, 2-delig
Opmerking
met AT...DI uitbreidbaar tot IP 54.
Speciale lengtes op aanvraag.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Tekening voor mechanische bewerking:
92865250 ATPH-1865-250-G.dxf
(425.4 KB)
92865250 ATPH-1865-0250-G.dxf
(425.4 KB)
Producttekening in PDF-formaat:
92865250 ATPH-1865-0250.pdf
(42.0 KB)
Producttekening in DXF-formaat:
92865250 ATPH-1865-0250.dxf
(497.0 KB)
AluProfil Legierung
(Profile material)
Passende accessoires
Afsluitdeksels
Dichtingen voor beschermingsklasse IP 54
Isoleerstrook voor platinemontage aan het profiel
Rubbervoeten
Universele wandbevestiging
