Alu-Topline | Universele wandbevestiging
AT 0250-7024 UWB
Bestelnummer: 92825024
Voor ATPH 18..-0250
AT 0250-7024 UWB
Bestelnummer: 92825024
Voor ATPH 18..-0250
Aan winkelwagen toevoegen
Winkelwagen aantonenPrintaanzicht downloaden
* = op aanvraag leverbaar.

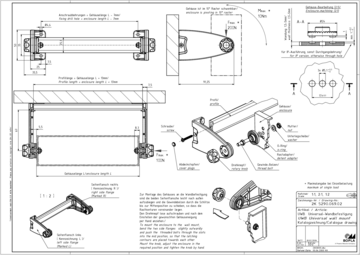

Producttekening
Behuizingsconcept
Eigenschappen
Kleurnuance
Grafietgrijs, zoals RAL 7024
Materiaal van de behuizing
Geëxtrudeerde profielen. Al Mg Si 0,5 geëloxeerd;
plastic deksel ABS; design-afdichting TPE
Voor details, zie „Technische informatie“.
Bedrijfstemperatuur: -30/80° C
Omvang van de levering
profiel (aluminium), 2 zijflenzen (PA6) compl., schroeven, afdekkappen
Opmerking
in 10°-stappen zwenkbaar. Behuizingsbewerking op aanvraag.
Belangrijk!
Om de druk bij temperatuurschommelingen te compenseren en daardoor vocht in de behuizing te voorkomen, adviseren wij de toepassing van een
DAE
element.
Opdat u ook voor uw toepassing de juiste hoeveelheid kunt berekenen, stellen wij u hier een DAE-berekeningsformule ter beschikking.
Technische documentatie / Downloads
3D-productgegevens in STEP-formaat:
Login to download
Producttekening in PDF-formaat:
92825024 AT-0250-7024-UWB.pdf
(221.2 KB)
Producttekening in DXF-formaat:
92825024 AT-0250-7024-UWB.dxf
(4.1 MB)
