Euromas Polymas | Boîtiers

Boîtiers

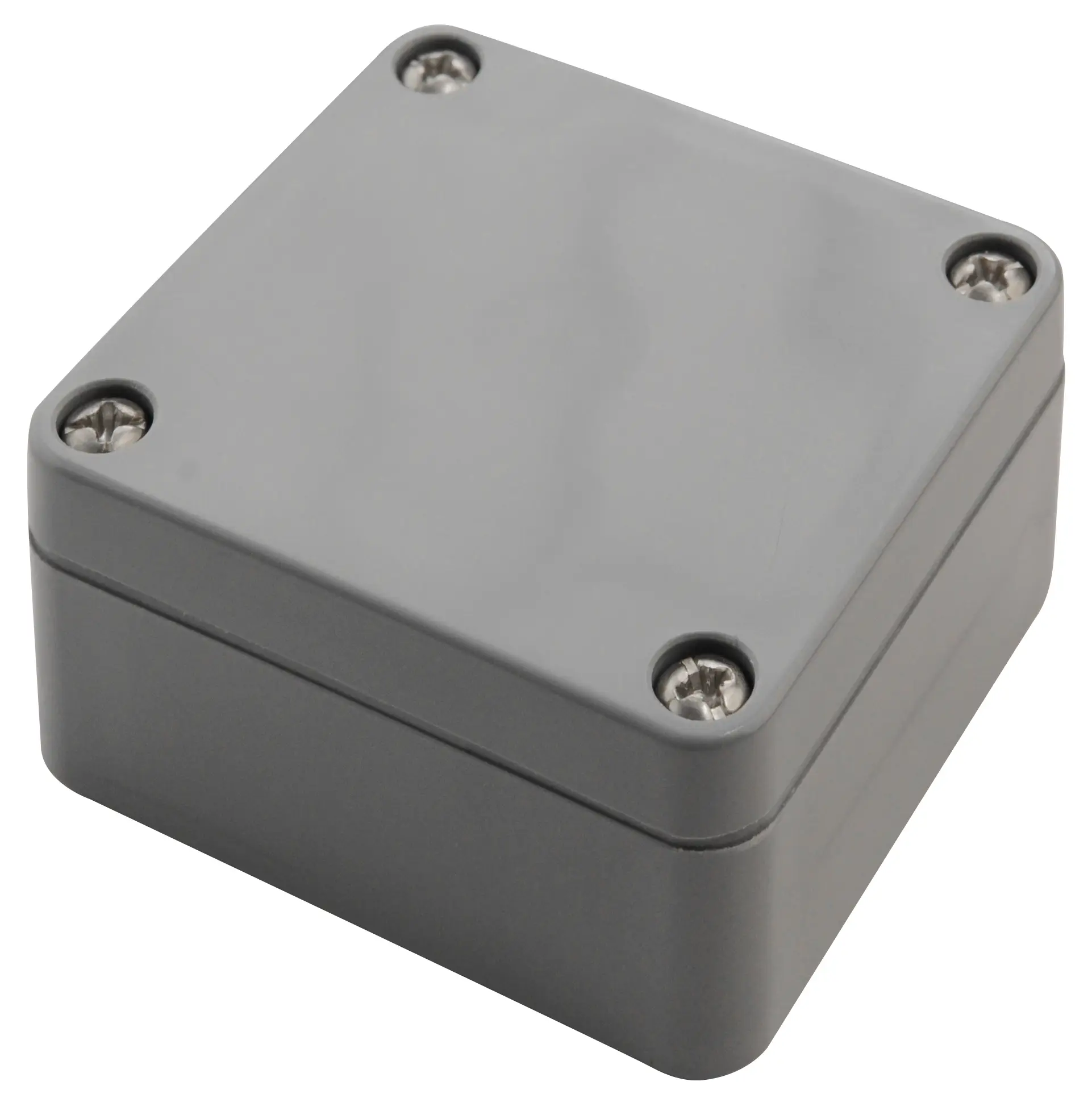

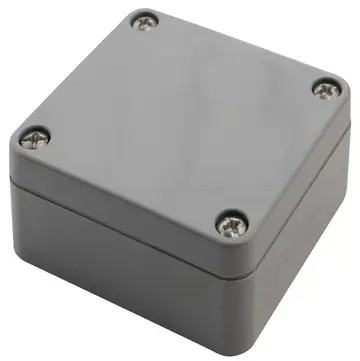

Modèle	N° de cde	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA
PK 101	38101000	58	64	34	51.4	34	57.4	24	9	28.5	65	3
PK 101 G	38101020*	58	64	34	51.4	34	57.4	24	9	28.5	65	3
PK 102	38102000	98	64	34	91.4	74	57.4	24	9	28.5	65	3
PK 102 G	38102020*	98	64	34	91.4	74	57.4	24	9	28.5	65	3
PK 105	38105000	75	80	57	66.6	50.6	71.6	39.6	15	51	65	3
PK 105 G	38105020*	75	80	57	66.6	50.6	71.6	39.6	15	51	65	3
PK 110	38110000	125	80	57	116.6	100.6	71.6	39.6	15	51	65	3
PK 110 G	38110020*	125	80	57	116.6	100.6	71.6	39.6	15	51	65	3
PK 115	38115000	175	80	57	166.6	150.6	71.6	39.6	15	51	65	3
PK 115 G	38115020*	175	80	57	166.6	150.6	71.6	39.6	15	51	65	3

Remarques:

G = version avec couvercle transparent.

The dimensions are approximate values. The exact values can be found in the respective product drawing.

Fourniture:
Parties supérieure et inférieure, vis pour couvercle en V2A

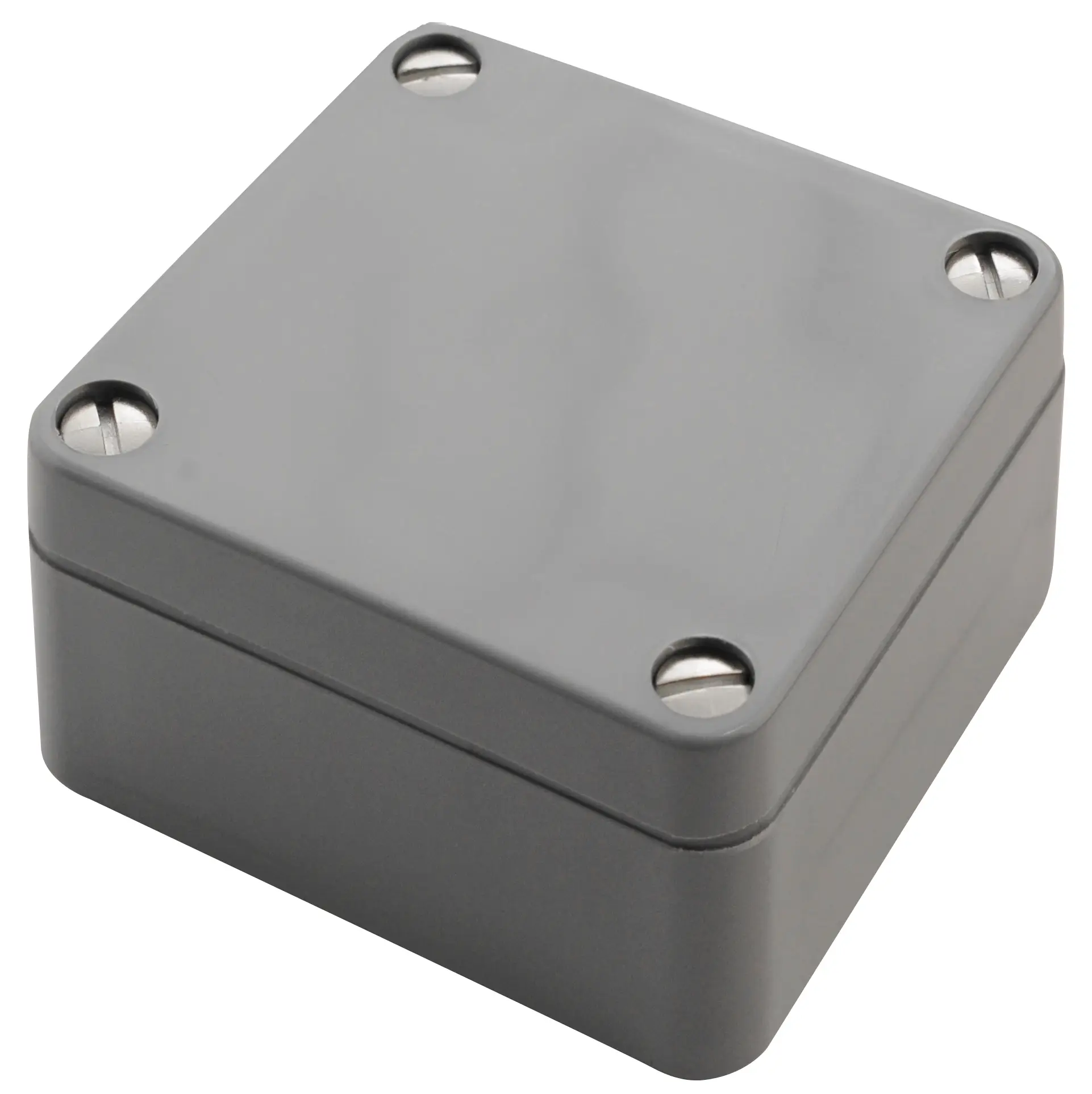

Boîtier avec fermeture rapide

Modèle	N° de cde	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA
PK 101 SV	38101500*	58	64	34	51.4	34	57.4	24	9	28.5	65	3
PK 102 SV	38102500*	98	64	34	91.4	74	57.4	24	9	28.5	65	3
PK 105 SV	38105500*	75	80	57	66.6	50.6	71.6	39.6	15	51	65	3
PK 110 SV	38110500*	125	80	57	116.6	100.6	71.6	39.6	15	51	65	3
PK 115 SV	38115500*	175	80	57	166.6	150.6	71.6	39.6	15	51	65	3

Remarques:

les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.

Fourniture:
Parties supérieure et inférieure, fermeture rapide en GD-Zn Al4 Cu1 nickelé

* = Disponible sur demande.
