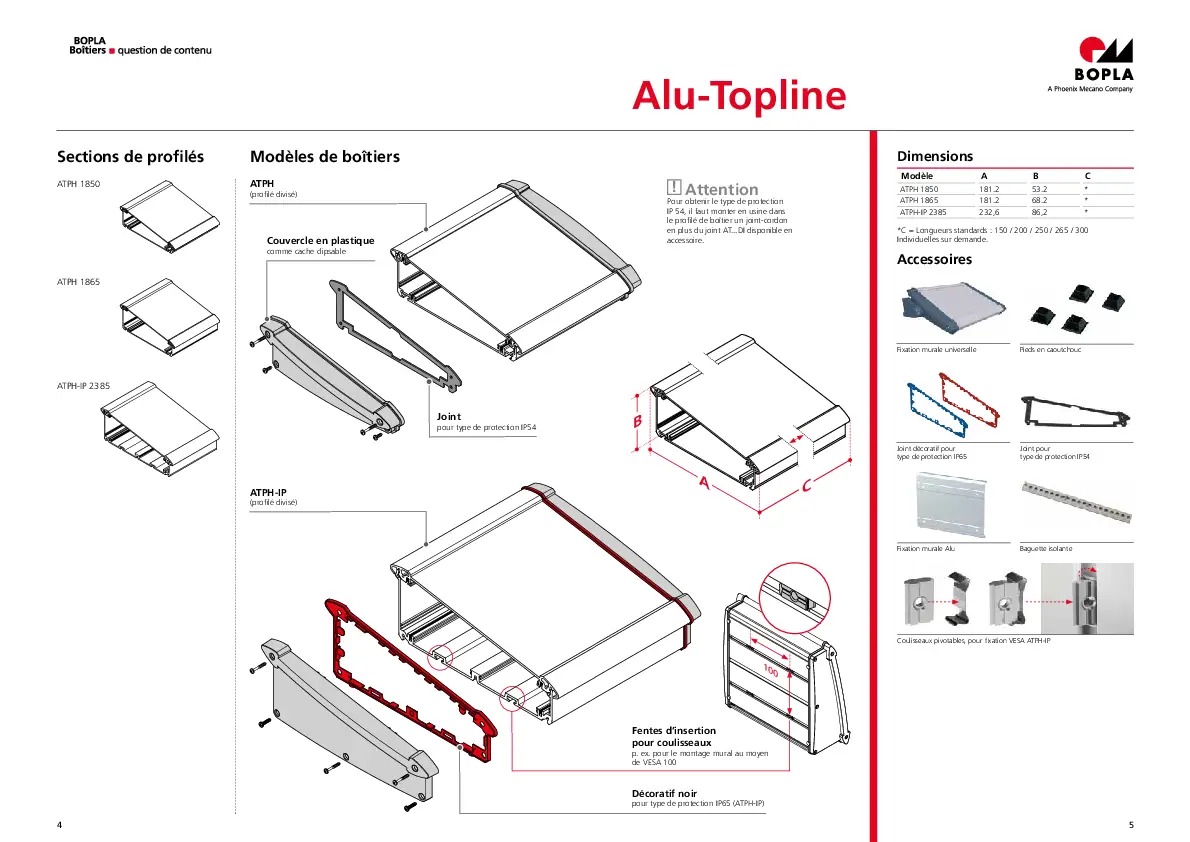

Alu-Topline

En raison de sa technique de profilé permet à ce boîtier de s’adapter de façon optimale aux exigences individuelles.

4 longueurs standards ; longueur flexible possible
3 sections de profilé
Autres dimensions sur demande
Profilés divisés sur l’horizontale pour montage simplifié
Surface en retrait pour claviers membranes dans la partie supérieure
Rainures de montage à l’intérieur
Fixation murale "invisible" en accessoire

Concept de boîtiers

Produits phares

Le corps du boîtier est en profilés d’aluminium anodisés et peut être adapté à volonté à chaque utilisation. (Joints décoratifs de couleur seulement pour la variante ATPH-IP.)

Comme finition de profil, des couvercles en plastique sont disponibles en 2 coloris standards comme désormais en noir. La variante ATPH-IP dispose en outre d’un joint décoratif.

Le profilé de boîtier divisé offre un accès confortable à l’espace intérieur et permet le montage simple et rapide des éléments électroniques.

La variante ATPH (à gauche) atteint par le montage en usine d’un joint-cordon en combinaison avec le joint AT...DI l’indice de protection IP54. La variante ATPH-IP (à droite) garantit déjà de manière standard le type de protection IP65.

Les profilés disposent de plusieurs fentes d'insertion ainsi que de canaux à vis pouvant être aussi utilisés pour le montage de cartes C.I. Leurs dimensions sont adaptées aux tailles typiques d’écran tactile / d’afficheur. ATPH 18.. = 7.0", ATPH-IP 2385 = 10.1".

Alu-Topline présente une surface en retrait pour le montage de claviers ou d'éléments de commande comme p. ex. des interrupteurs manuels.

Autres surfaces lisses pour le montage d'interfaces, comme par exemple des connecteurs USB ou D-Sub.

Le boîtier offre plusieurs possibilités en option pour un fixation murale.

Propriétés

Profilé, alu anodisé coloris nature ;
Couvercle en plastique: noir, analogue RAL 9005 ou
gris graphite, analogue à RAL 7024 ; coloris spéciaux sur demande

ATPH : IP40 ; en option IP54 DIN EN 60529 ;
ATPH-IP : IP65 / DIN EN 60529

Selon le modèle jusqu’à NEMA 3 / NEMA 250-2018

Profilés extrudés : Al Mg Si 0,5 anodisé ;
couvercle en plastique ABS ; joint décoratif TPE
détails, voir « Informations techniques »
