BoTouch

Des boîtiers individuels, optimisés pour le montage d'écrans capacitifs et résistifs

BoTouch Plastique (BTK / BTK-IP) optimisé pour les écrans tactiles capacitifs (de 4.3" à 10.4")
BoTouch Aluminium (BTA) optimisé pour les écrans tactiles résistifs (de 5.7" à 12.1")
Variantes spécifiques au projet sur demande
Face avant de boîtier / membrane en face avant : impression spécifique au projet sur le dessus ou au dos
Capot arrière / cadre de boîtier avec éléments de blocage pour le montage du panneau
Plaque de fixation de l'afficheur spécifique au projet en aluminium (pour la fabrication, un échantillon, des données CAD ou une fiche technique de la combinaison écran tactile/afficheur est nécessaire.)
Kits de démarrage comportant le boîtier avec afficheur monté inclus, disponibles pour différents modèles

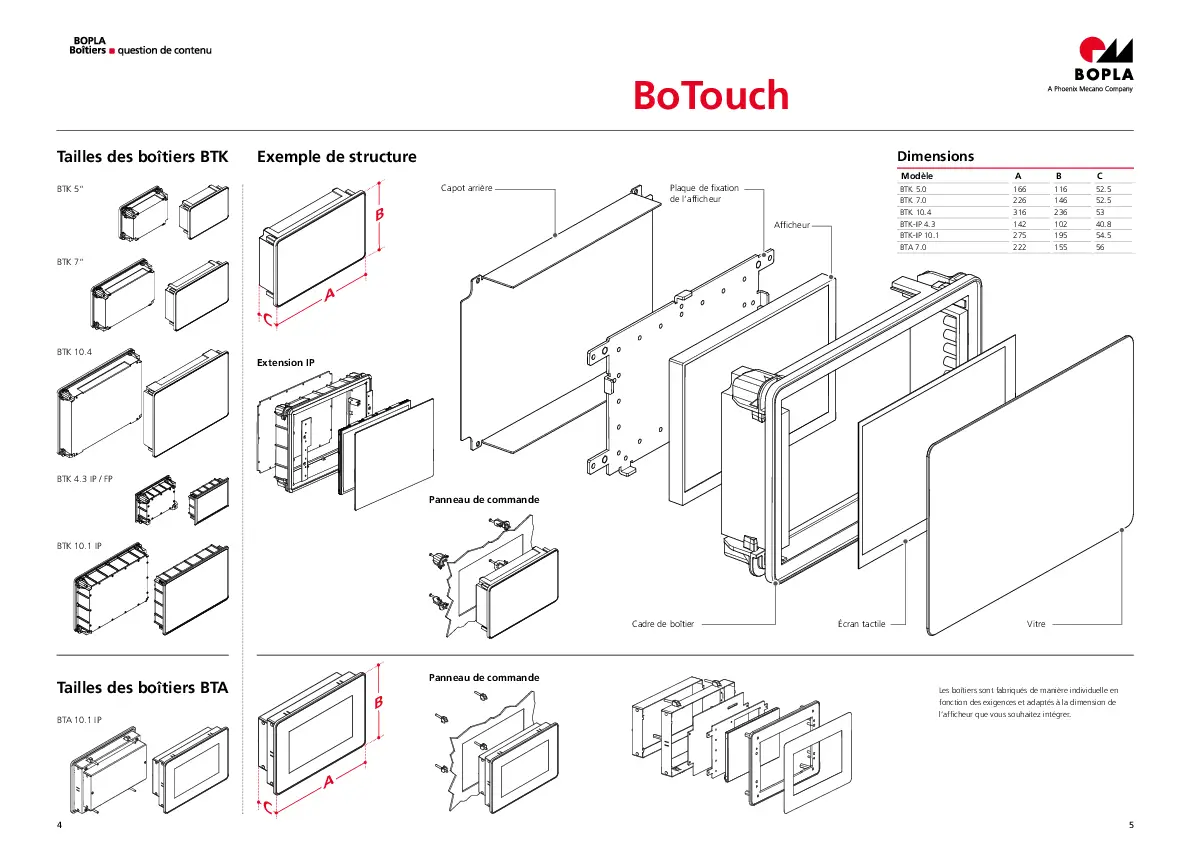

Concept de boîtiers

Produits phares

En tant que boîtier pour panneau de commande, BoTouch est conçu spécialement pour l’intégration d’afficheurs tactiles. La variante en plastique BTK se distingue par son coût avantageux, tandis que le boîtier fraisé BTA en aluminium spécifique au projet offre une grande liberté d’adaptation.

Grâce à un joint périmétrique et à un aménagement spécifique, la face avant du boîtier protection est dotée d’une isolation d’un niveau de protection IP65 avec le panneau de commande. La variante BTK-IP offre cette protection « sur 360 ° ».

L’intégration de l’afficheur s’effectue en fonction du projet spécifique par un procédé de montage breveté par BOPLA. L’adaptation individuelle des membranes en face avant et des vitres de couverture fait partie des prestations.

Des éléments de blocage garantissent un maintien fiable du boîtier dans le panneau de commande.

A la demande du client, le capot arrière robuste en tôle d’acier galvanisée peut être équipé de découpes pour les connecteurs et les éléments de commande, et peut être également imprimé en option.

L'afficheur est fixé à l'aide d'une plaque de fixation fabriquée spécifiquement pour le projet avec un procédé de montage BOPLA breveté.

Le procédé de montage compense efficacement les tolérances au niveau des dimensions et de la finition, ainsi que la dilatation thermique ou les sollicitations mécaniques comme les vibrations.

BTK(-IP) : Fonctionnalité tactile optimale par collage de l'afficheur avec la vitre de verre grâce à un procédé de collage optique.

BTK(-IP) : Une vitre de verre minéral de 2 mm d'épaisseur, dotée au dos d'une impression et d'un design spécifiques au projet, assure une protection optimale et une visibilité nette sur l'afficheur.

Le boîtier pour panneau de commande avec face avant en aluminium offre suffisamment d'espace pour les solutions modernes d'IHM (interaction homme machine).

BTA : Le cadre frontal en aluminium, spécifique au projet, offre des possibilités variées de conception individuelle. Des tailles spéciales peuvent aussi être réalisées.

Propriétés

BTK / BTK-IP : noir, analogue à RAL 9005 ;
BTA : spécifique au client

BTK-IP : IP65 / DIN EN 60529
BTK / BTA : jusqu’à IP65 / DIN EN 60529 du côté de la face de montage

Selon le modèle jusqu’à NEMA 3 / NEMA 250-2018

Capot arrière : tôle d’acier galvanisée
Face arrière: aluminium anodisé
Cadre de boîtier BTK : PC UL 94 V0
Cadre de boîtier BTK-IP : PA 6.6 GF 30 UL 94 V0
Cadre frontal BTA : aluminium anodisé ou thermolaqué
