CombiCard 5000-7000

Ce systèmes de boîtiers modulaires offre une grande variabilité et le type de protection IP 66

  • Type de protection IP:
Indice de protection maximum selon la norme IEC/EN 60529 dont cette série de produits peut être dotée. Pour certaines séries de produits, il faut par exemple pour cela un joint disponible en accessoire.
  • Dimensions variables:
La série de produits est fabriquée en technique de profilé et est donc de taille variable.
  • Verrouillage:
Les boîtiers de cette série de produits peuvent être verrouillés. Pour certaines séries de produits, il faut pour cela une serrure disponible en accessoire.
  • Boîtier mural:
Les boîtiers de cette série de produits peuvent être fixés sur un mur sans usinage supplémentaire. Pour certaines séries de produits, des fixations murales disponibles en accessoire sont nécessaires.
  • Charnière de fermeture:
La série de produits présente une charnière intégrée de sorte que le couvercle n'est pas détachable. Pour certaines séries de produits, une charnière disponible en accessoire est nécessaire.
 Web Kapiteltitel Combicard5000 7000
  • 3 largeurs
  • La profondeur peut être variée par la combinaison variable des pièces
  • Montage aisé des composants de système
  • Position de la charnière et de l’accès à choisir librement dans la totalité du système
  • Différents éléments frontaux
  • Élément arrière optionnel avec compartiment de connexion (également sur les deux côtés)
  • Protection d’accès définissable
  • Possibilité de montage de composants 19"
  • Large gamme d’accessoires

Concept de boîtiers

CombiCard 5000-7000

Produits phares

Propriétés

Coloris
Caches latéraux, éléments frontaux et arrière gris clair, analogue à RAL 7035 ; couvercle frontal FD…G, transparent, éléments arrière gris agate, analogue à RAL 7038 ; coloris spéciaux sur demande
Type de protection
IP 66/DIN EN 60529 ; avec fentes d’aération IP 30/DIN EN 60529
Matériau du boîtier
ABS ; PC (seulement FD…G), joint CR ; détails voir « Informations techniques ».

Téléchargements

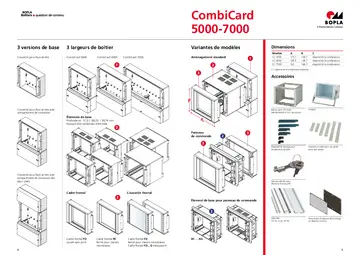

Brochure sur les produits

Informations techniques

Exemples d'utilisation

  • CC Application 5000 7000 Application 03
  • CC Application 5000 7000 Application 02
  • CC Application 5000 7000 Application 01
  • CC Application 5000 7000 Application 03
  • CC Application 5000 7000 Application 02
  • CC Application 5000 7000 Application 01
