CombiCard 5000-7000 | Éléments de base

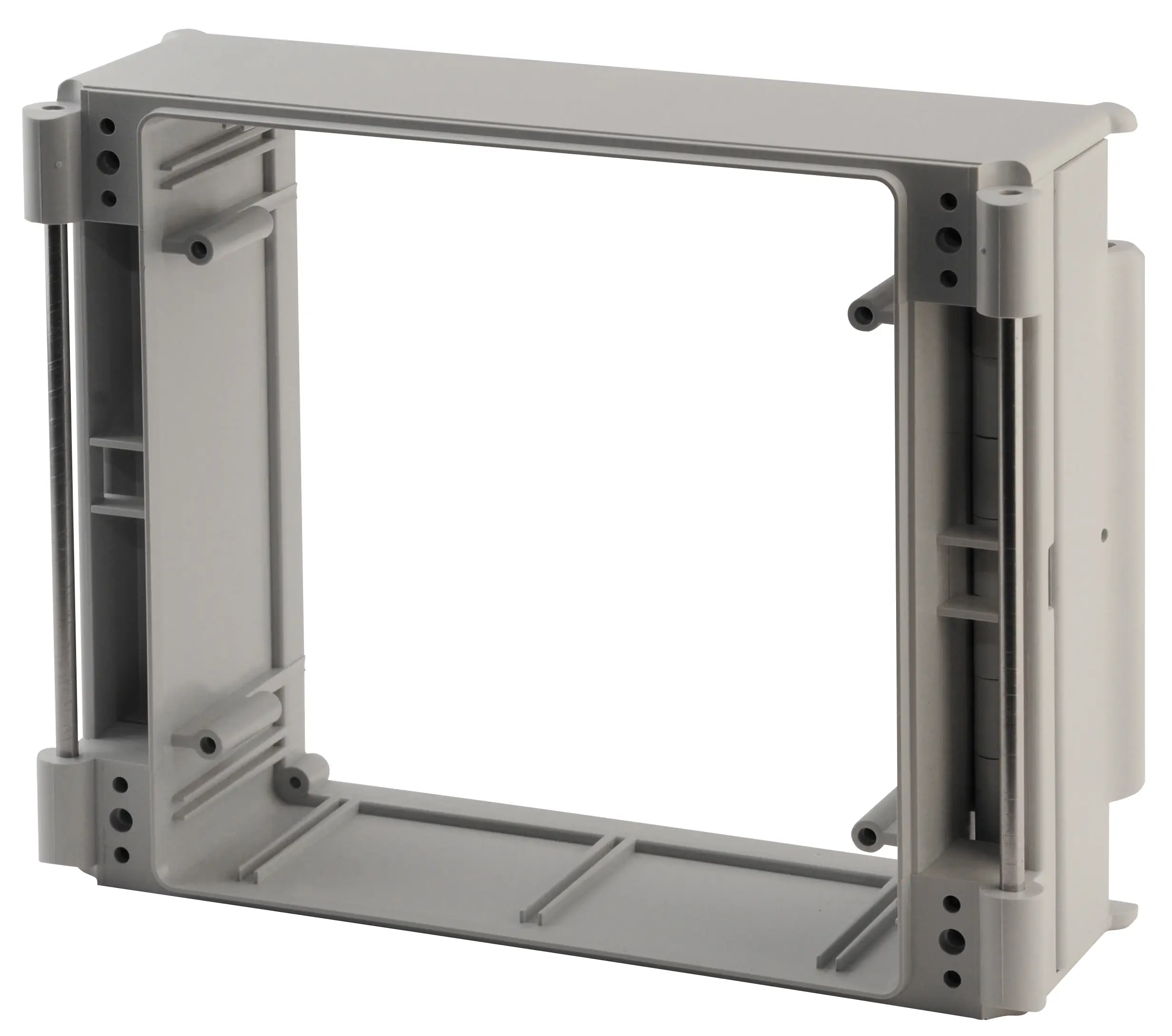

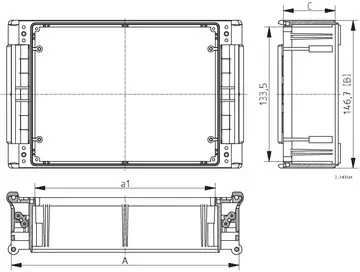

Élément de base 0,5 (51,51 mm de prof.)
| Modèle | N° de cde | A | B | C | a1 | IP | NEMA | U | F |
| BC 5000 -0,5 | 79001000 | 175.7 | 146.7 | 51.51 | 127.1 | 66 | 3 | 3 | 20 |
| BC 6000 -0,5 | 79001100 | 226.5 | 146.7 | 51.51 | 177.9 | 66 | 3 | 3 | 30 |
| BC 7000 -0,5 | 79001200 | 323 | 146.7 | 51.51 | 274.4 | 66 | 3 | 3 | 49 |
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Élément de base avec joint, 2 fermetures montées

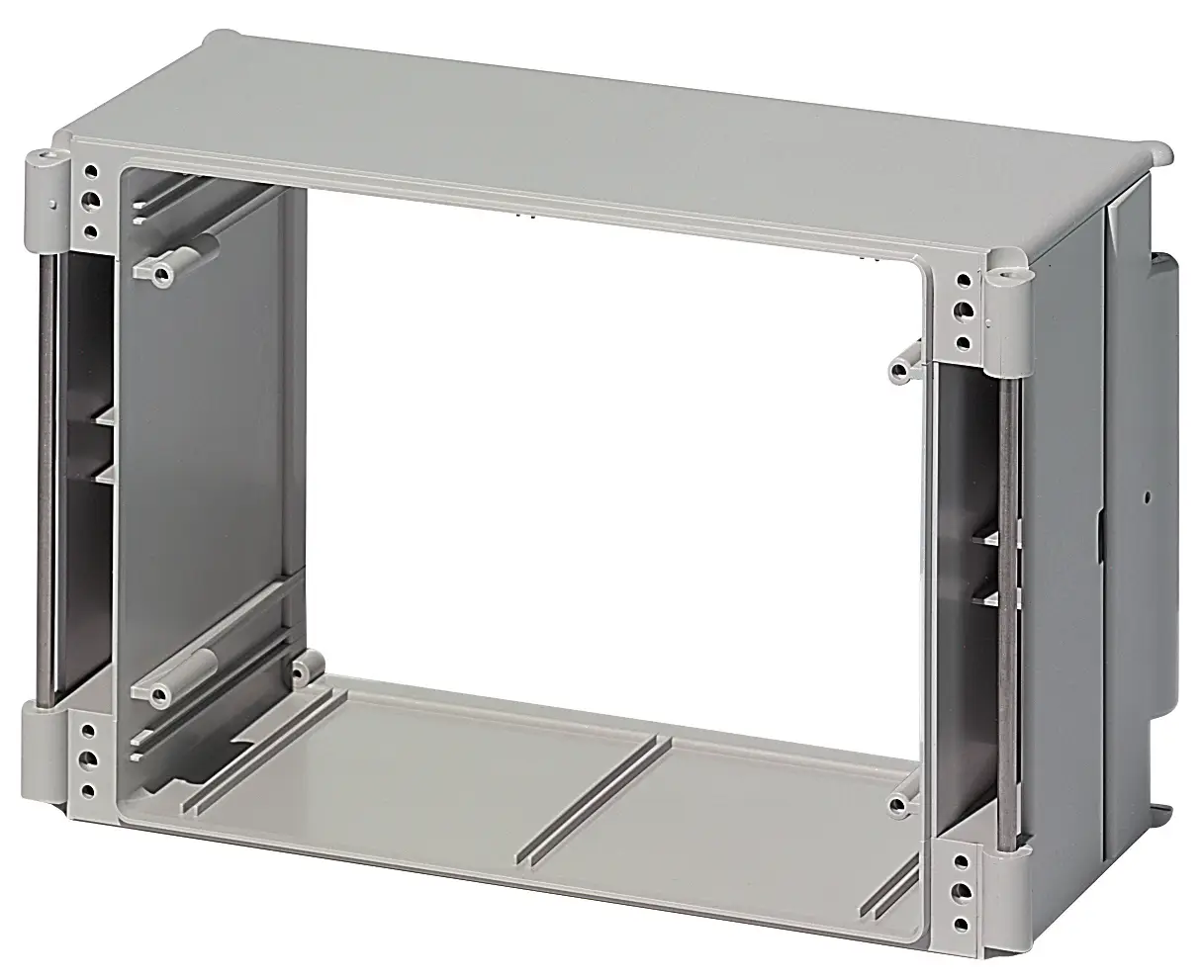

Élément de base 1 (88,25 mm de prof.)
| Modèle | N° de cde | A | B | C | a1 | IP | NEMA | U | F |
| BC 5000 -1 | 79001600 | 175.7 | 146.7 | 88.25 | 127.1 | 66 | 3 | 3 | 20 |
| BC 6000 -1 | 79001700 | 226.5 | 146.7 | 88.25 | 177.9 | 66 | 3 | 3 | 30 |
| BC 7000 -1 | 79001800 | 323 | 146.7 | 88.25 | 274.4 | 66 | 3 | 3 | 49 |
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Élément de base avec joint, 2 fermetures montées

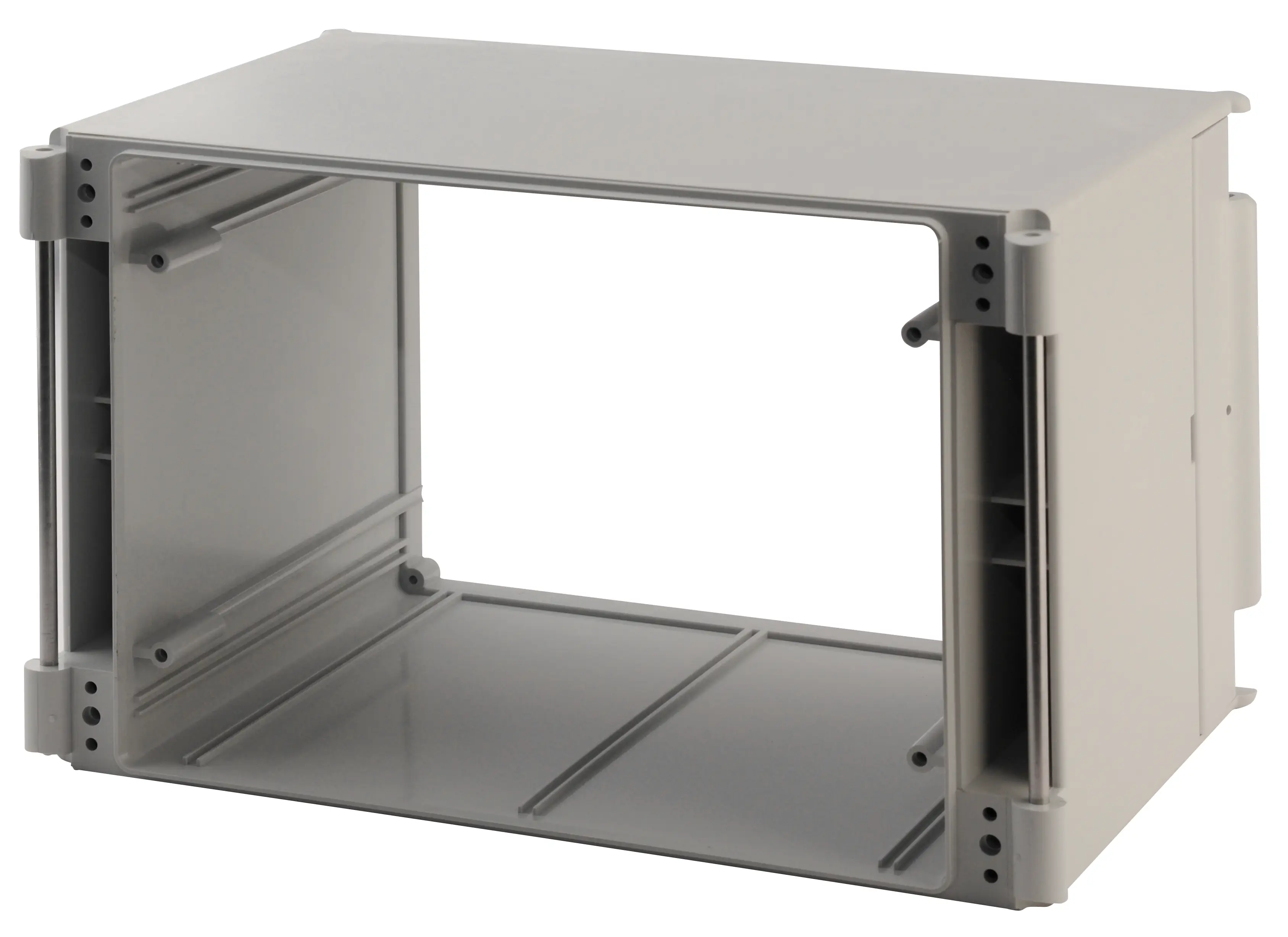

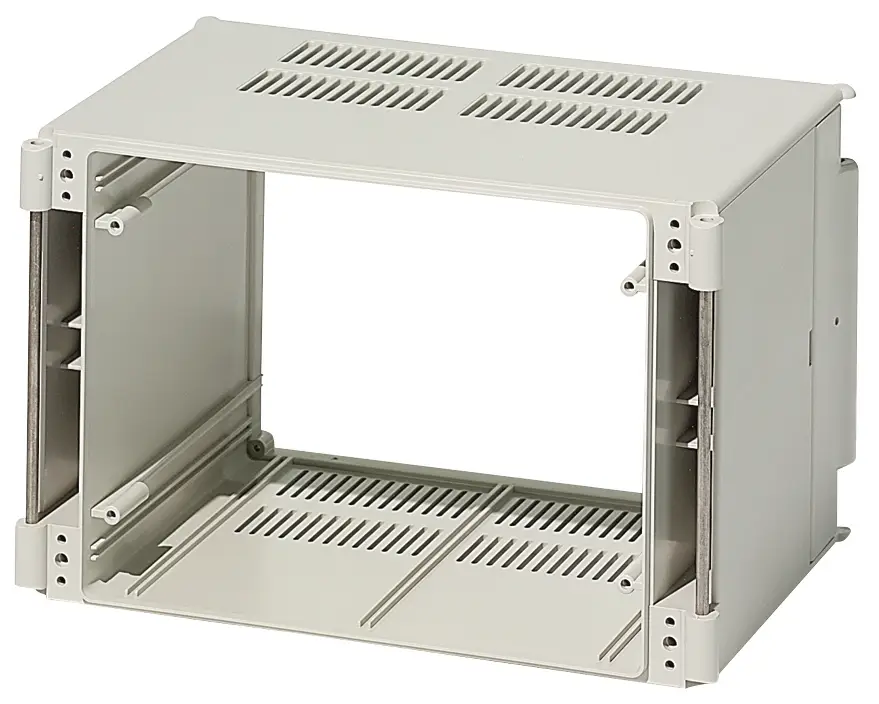

Élément de base 1,5 (139,76 mm de prof.)
| Modèle | N° de cde | A | B | C | a1 | IP | NEMA | U | F |
| BC 5000 -1,5 | 79002200 | 175.7 | 146.7 | 139.76 | 127.1 | 66 | 3 | 3 | 20 |
| BC 6000 -1,5 | 79002300 | 226.5 | 146.7 | 139.76 | 177.9 | 66 | 3 | 3 | 30 |
| BC 7000 -1,5 | 79002400 | 323 | 146.7 | 139.76 | 274.4 | 66 | 3 | 3 | 49 |
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Élément de base avec joint, 2 fermetures montées
Élément de base 0,5 (51,51 mm de prof.) avec fentes d’aération
| Modèle | N° de cde | A | B | C | a1 | IP | NEMA | U | F |
| BC 5000 L-0,5 | 79001300* | 175.7 | 146.7 | 51.51 | 127.1 | 30 | 1 | 3 | 20 |
| BC 6000 L-0,5 | 79001400* | 226.5 | 146.7 | 51.51 | 177.9 | 30 | 1 | 3 | 30 |
| BC 7000 L-0,5 | 79001500* | 323 | 146.7 | 51.51 | 274.4 | 30 | 1 | 3 | 49 |
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Élément de base avec fentes d’aération, sans joint, 2 fermetures montées
Élément de base 1 (88,25 mm de prof.) avec fentes d’aération
| Modèle | N° de cde | A | B | C | a1 | IP | NEMA | U | F |
| BC 5000 L-1 | 79001900 | 175.7 | 146.7 | 88.25 | 127.1 | 30 | 1 | 3 | 20 |
| BC 6000 L-1 | 79002000 | 226.5 | 146.7 | 88.25 | 177.9 | 30 | 1 | 3 | 30 |
| BC 7000 L-1 | 79002100 | 323 | 146.7 | 88.25 | 274.4 | 30 | 1 | 3 | 49 |
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Élément de base avec fentes d’aération, sans joint, 2 fermetures montées

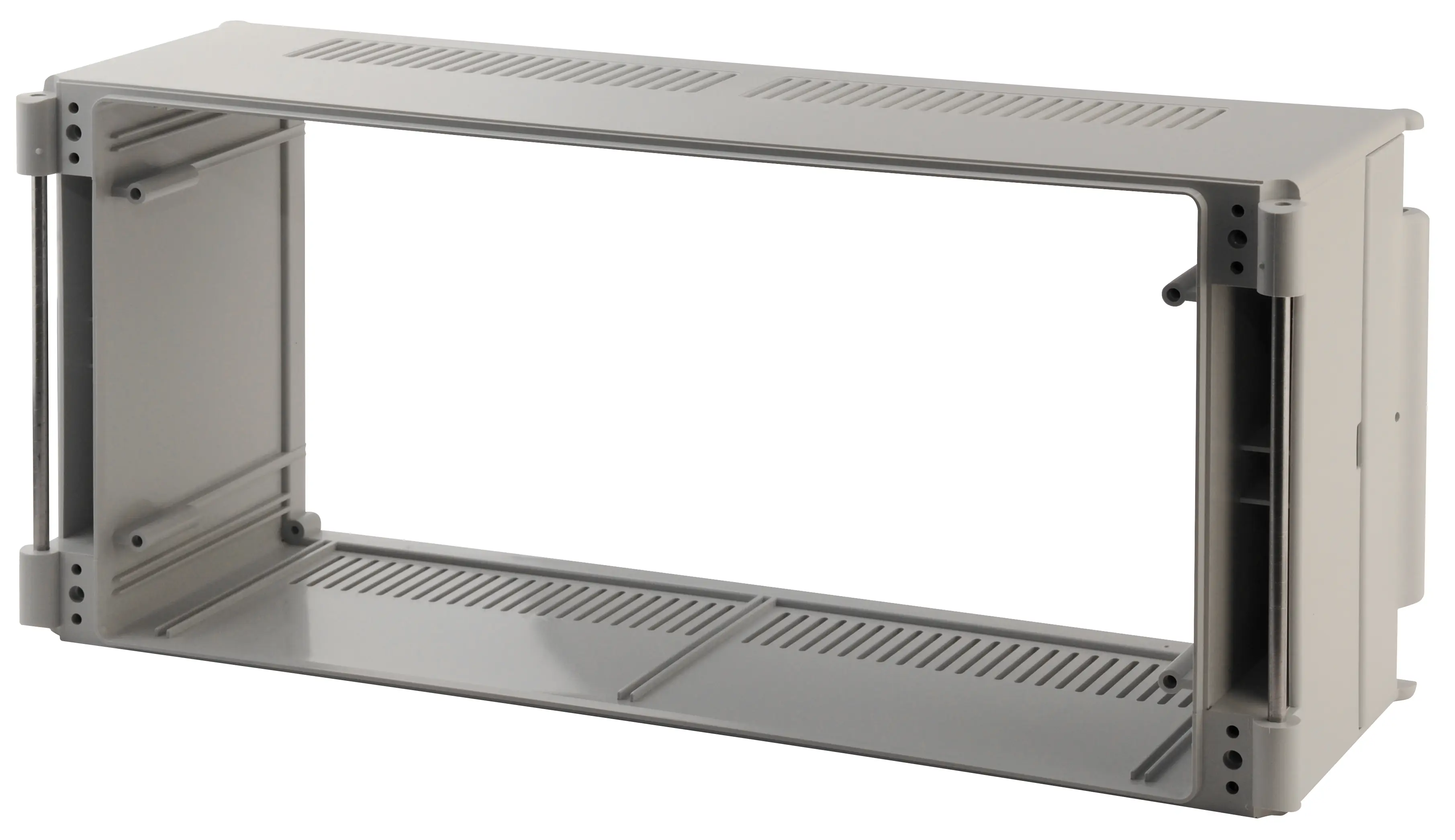

Élément de base 1,5 (139,76 mm de prof.) avec fentes d’aération
| Modèle | N° de cde | A | B | C | a1 | IP | NEMA | U | F |
| BC 5000 L-1,5 | 79002500* | 175.7 | 146.7 | 139.76 | 127.1 | 30 | 1 | 3 | 20 |
| BC 6000 L-1,5 | 79002600 | 226.5 | 146.7 | 139.76 | 177.9 | 30 | 1 | 3 | 30 |
| BC 7000 L-1,5 | 79002700 | 323 | 146.7 | 139.76 | 274.4 | 30 | 1 | 3 | 49 |
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Élément de base avec fentes d’aération, sans joint, 2 fermetures montées

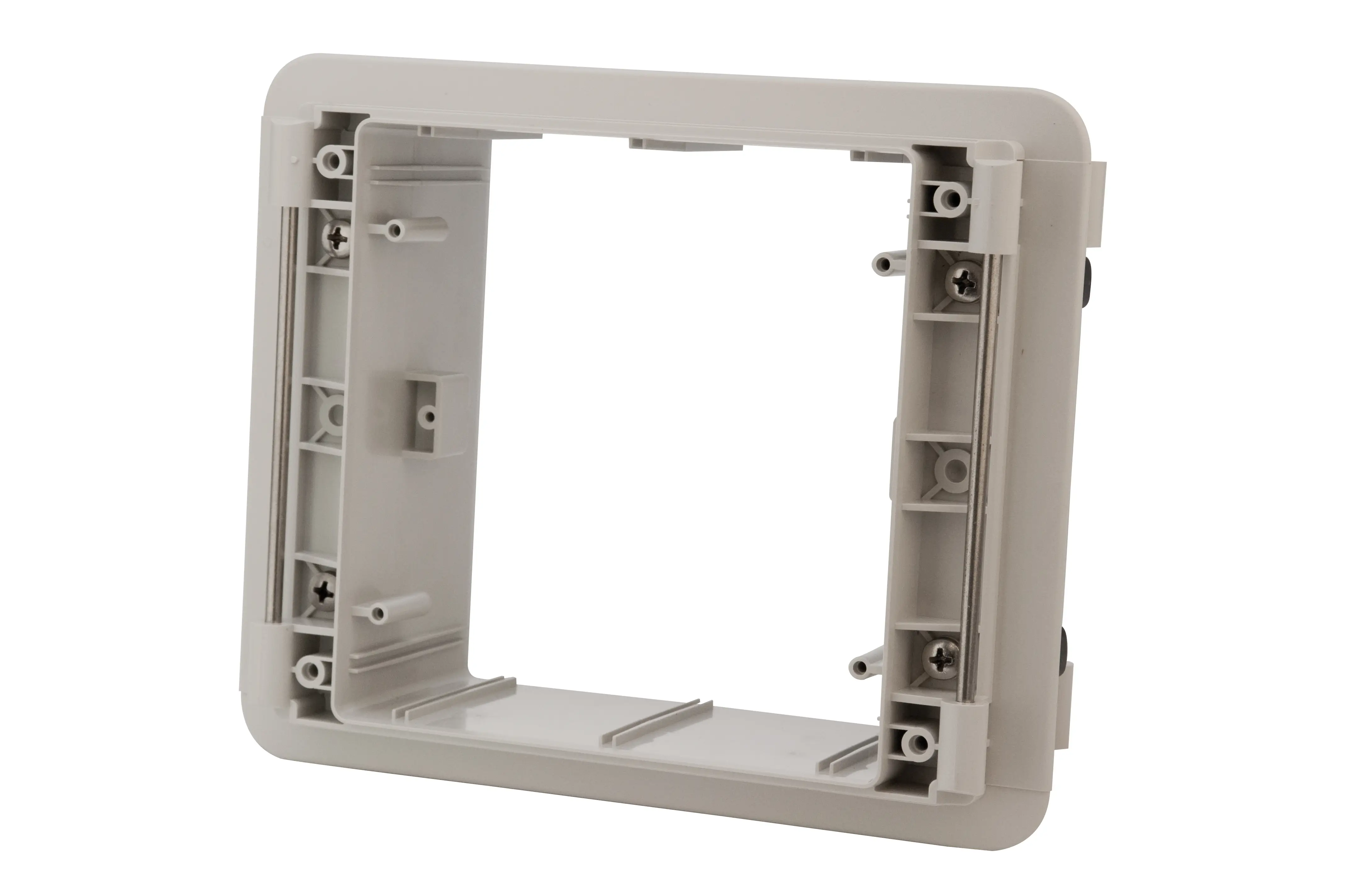

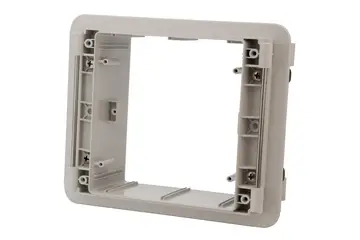

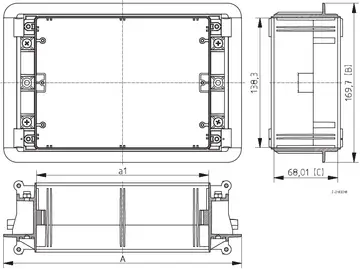

Élément de base pour montage sur panneau de commande
| Modèle | N° de cde | A | B | C | a1 | IP | NEMA | U | F |
| BC 5000 NG | 79001610 | 203.7 | 169.7 | 68.01 | 133.3 | 66 | 3 | 3 | 20 |
| BC 6000 NG | 79001710 | 254.5 | 169.7 | 68.01 | 184.1 | 66 | 3 | 3 | 30 |
| BC 7000 NG | 79001810 | 351 | 169.7 | 68.01 | 280.6 | 66 | 3 | 3 | 49 |
Pour utiliser ces éléments de base des couvercles frontaux doivent être mis en œuvre des deux côtés pour compléter le boîtier. Couples de serrage des éléments de fixation : 80 Ncm.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Élément de base avec kit de fixation integré pour montage sur panneau de commande

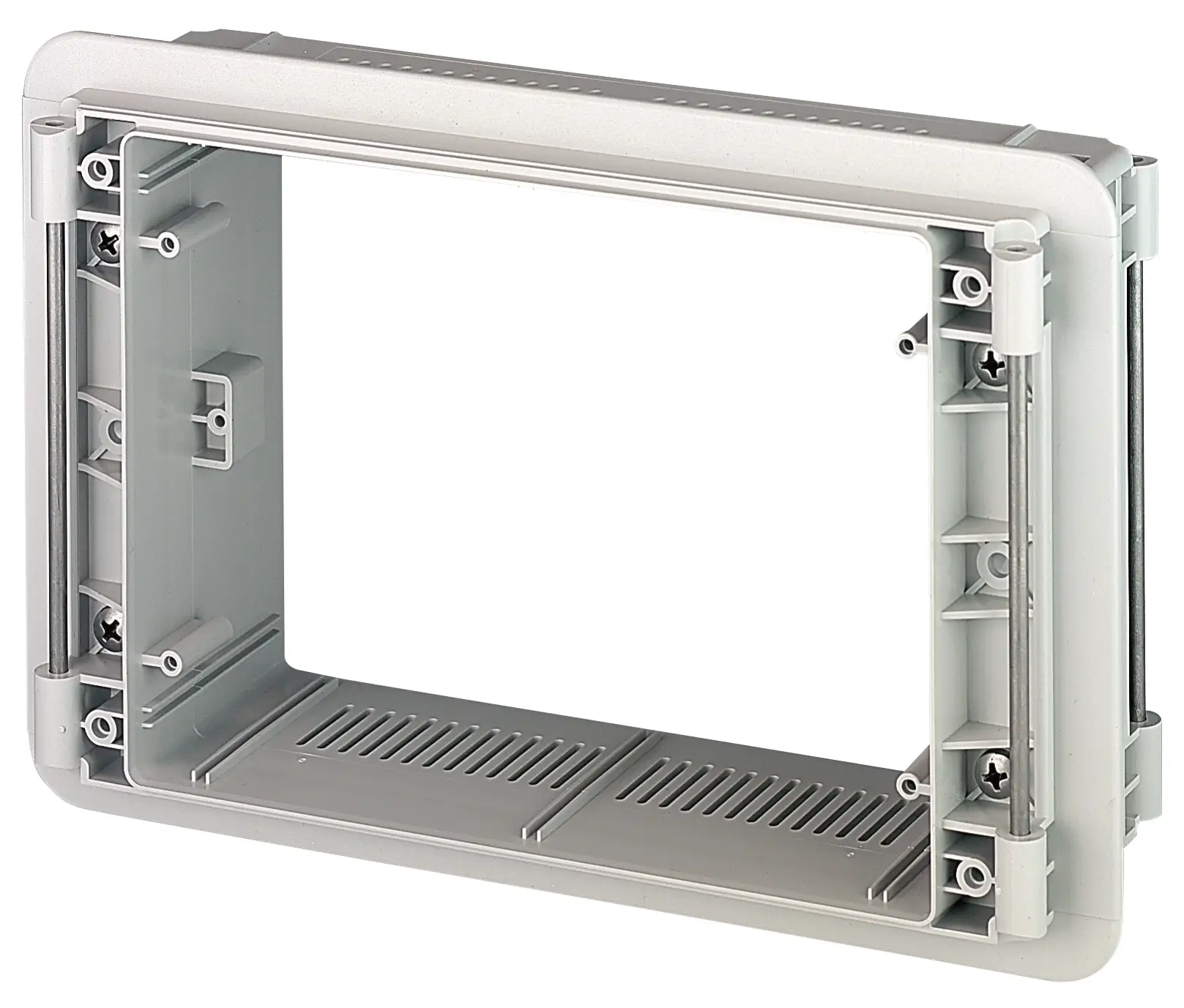

Élément de base pour montage sur panneau de commande, avec fentes d’aération
| Modèle | N° de cde | A | B | C | a1 | IP | NEMA | U | F |
| BC 5000 NG-L | 79001910* | 203.7 | 169.7 | 68.01 | 133.3 | 30 | 1 | 3 | 20 |
| BC 6000 NG-L | 79002010* | 254.5 | 169.7 | 68.01 | 184.1 | 30 | 1 | 3 | 30 |
| BC 7000 NG-L | 79002110* | 351 | 169.7 | 68.01 | 280.6 | 30 | 1 | 3 | 49 |
Pour utiliser ces éléments de base des couvercles frontaux doivent être mis en œuvre des deux côtés pour compléter le boîtier. Couples de serrage des éléments de fixation : 80 Ncm.
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Élément de base avec kit de fixation integré pour montage sur panneau de commande
