Éléments frontaux

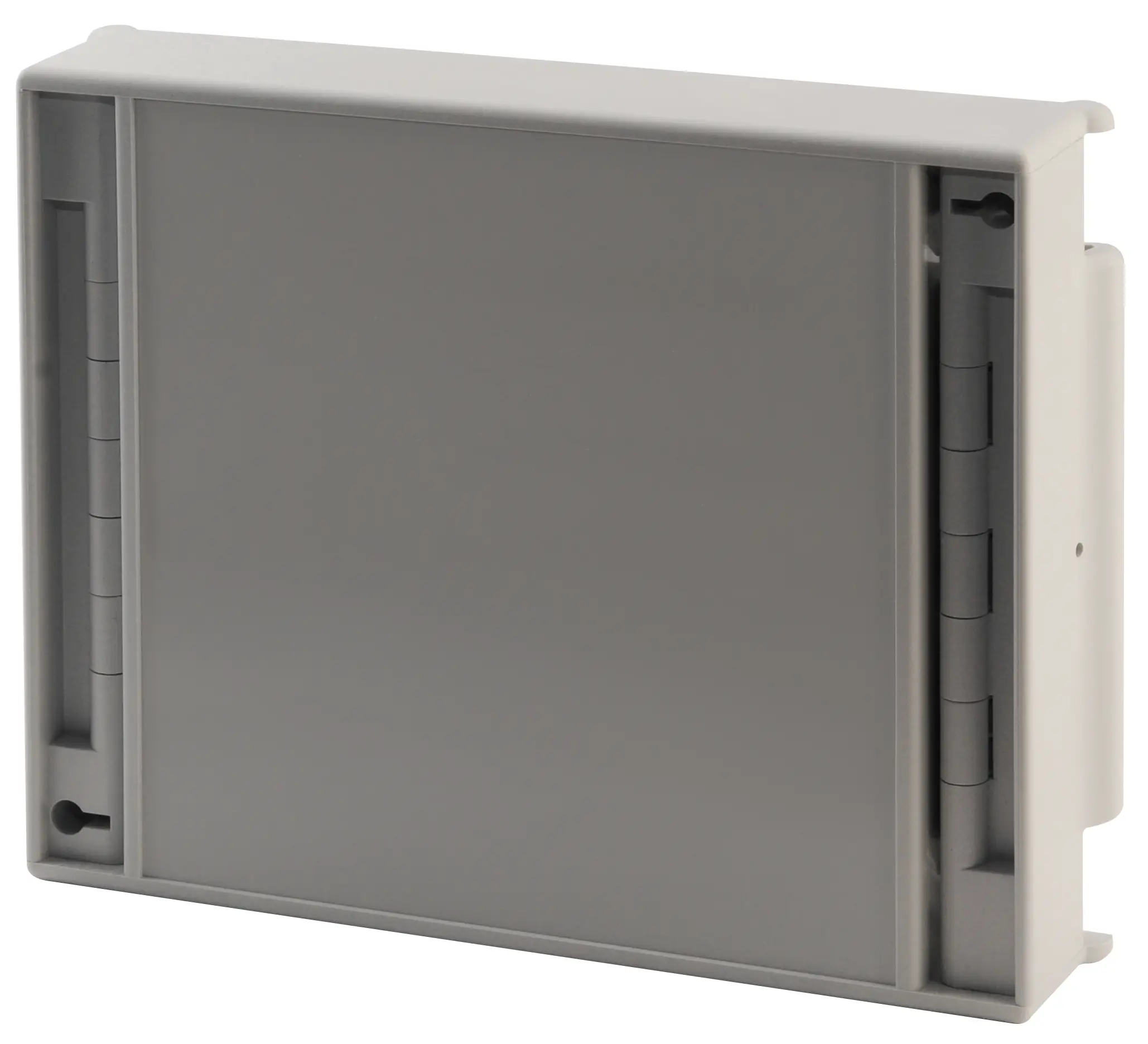

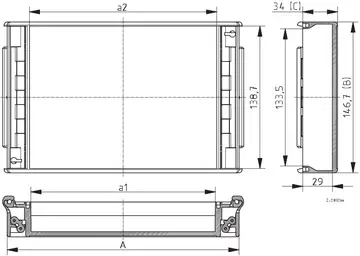

Couvercle frontal pour la mise en œuvre de claviers membranes

Modèle	N° de cde	A	B	C	a1	a2	IP	NEMA	U	F
FD 5000	79002800	175.7	146.7	34	128.6	131.8	66	3	3	20
FD 6000	79002900	226.5	146.7	34	179.4	182.6	66	3	3	30
FD 7000	79003000	323	146.7	34	275.9	279.1	66	3	3	49

Remarques:

Le type de protection IP n'est assuré que lorsque le couvercle frontal est fermé.

Fourniture:
Couvercle frontal avec joint, 2 fermetures montées, 1 bouchon borgne (pour fermer l’ouverture de la serrure sur le côté ouverture), 1 goupille de blocage (pour bloquer l’ouverture de la serrure et détermination (unique) du côté charnière au couvercle frontal).

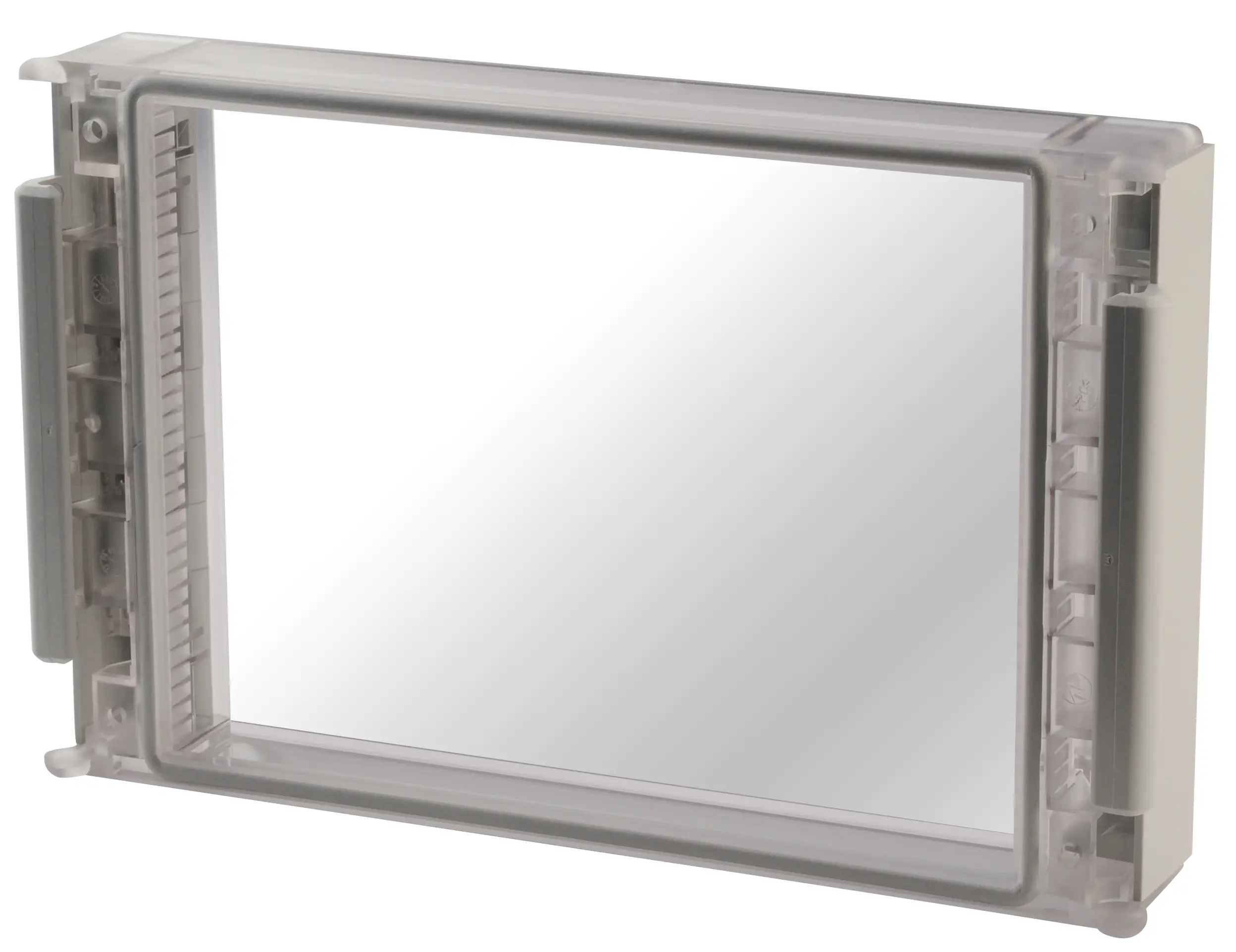

Couvercle frontal, transparent

Modèle	N° de cde	A	B	C	a1	a2	IP	NEMA	U	F
FD 5000 G	79003100	175.7	146.7	34	128.6	131.8	66	3	3	20
FD 6000 G	79003200	226.5	146.7	34	179.4	182.6	66	3	3	30
FD 7000 G	79003300	323	146.7	34	275.9	279.1	66	3	3	49

Remarques:

Le type de protection IP n'est assuré que lorsque le couvercle frontal est fermé.

Fourniture:
Couvercle frontal avec joint, 2 fermetures montées, 1 bouchon borgne (pour fermer l’ouverture de la serrure sur le côté ouverture), 1 goupille de blocage (pour bloquer l’ouverture de la serrure et détermination (unique) du côté charnière au couvercle frontal).

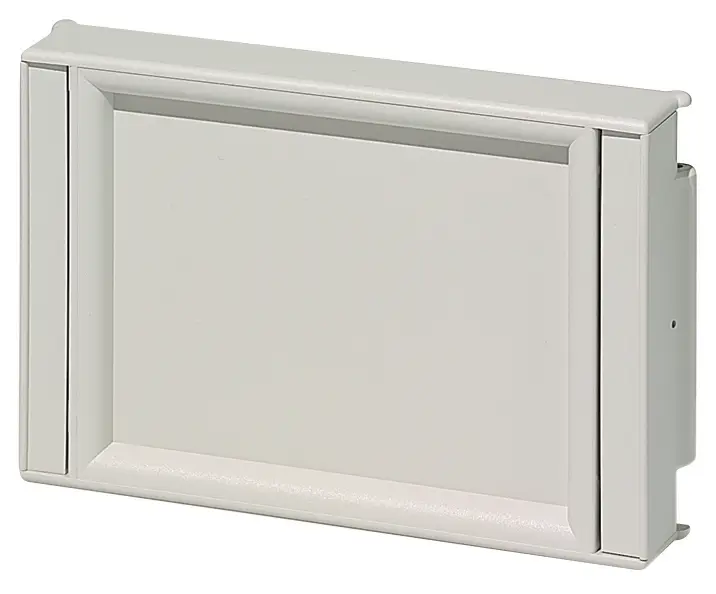

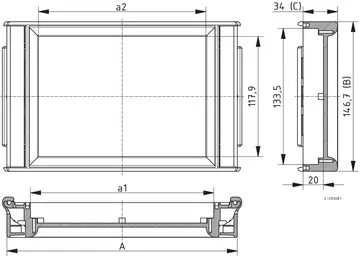

Cadre frontal fermé pour la mise en œuvre de claviers membranes, vissable

Modèle	N° de cde	A	B	C	a1	a2	IP	NEMA	U	F
FR 5000	79003700	175.7	146.7	34	128.6	113.6	66	3	3	20
FR 6000	79003800	226.5	146.7	34	179.4	164.4	66	3	3	30
FR 7000	79003900	323	146.7	34	275.9	260.9	66	3	3	49

Remarques:

Sur demande il est possible d’équiper ultérieurement le boîtier d’une fermeture rapide grâce à l’accessoire SV 5670 79005400.

Fourniture:
Cadre frontal avec joint, 2 couvercles clipsables, 4 vis de fixation

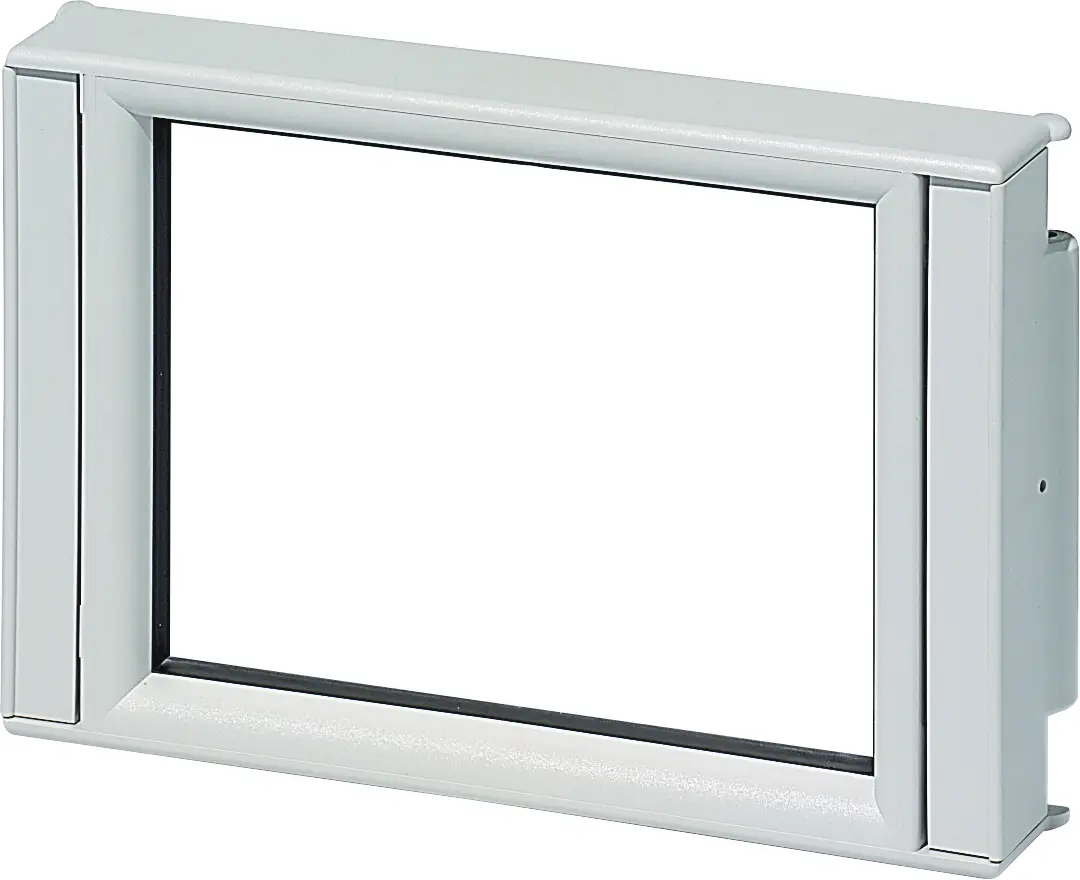

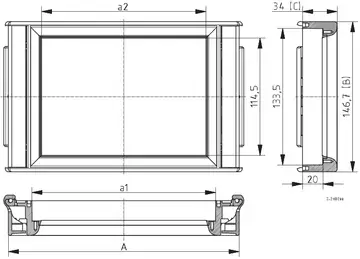

Cadre frontal ouvert avec joint intégré, vissable

Modèle	N° de cde	A	B	C	a1	a2	IP	NEMA	U	F
FO 5000	79003400	175.7	146.7	34	128.6	109.6	66	3	3	20
FO 6000	79003500	226.5	146.7	34	179.4	160.4	66	3	3	30
FO 7000	79003600	323	146.7	34	275.9	256.9	66	3	3	49
