BOS-Ecoline

Des lignes pures et l’aluminium anodisé coloris nature caractérisent ce boîtier en profilé.

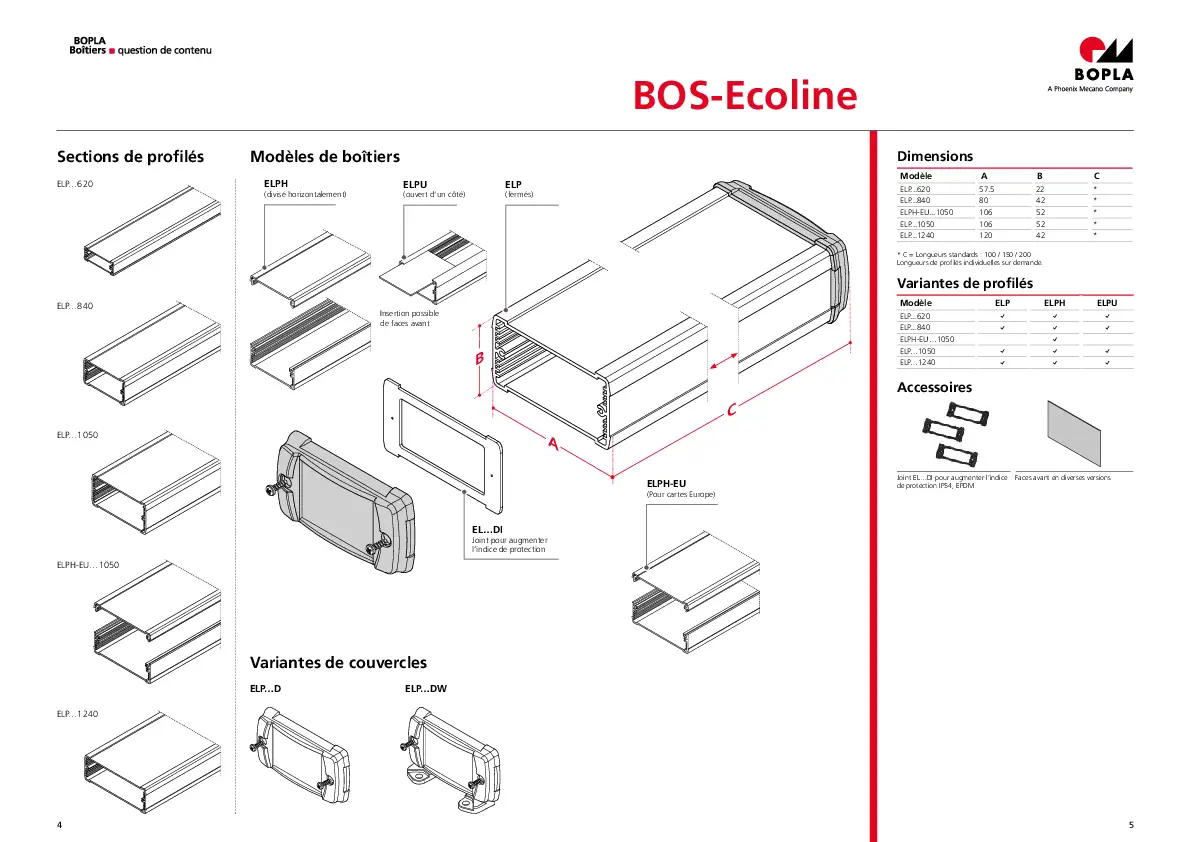

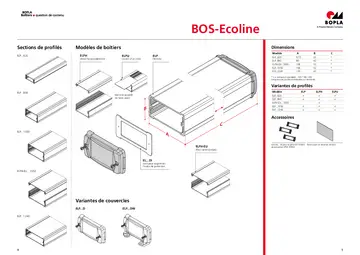

3 variantes de profilé
4 sections de profilé
3 longueurs standard en stock
Longueurs spéciales livrables rapidement
Couvercle d'extrémité en ABS, analogue à RAL 9005
Couvercle d’extrémité au choix avec fixation murale injectée
Version pupitre sur demande

Concept de boîtiers

Produits phares

Le corps du boîtier au design très technique est en profilé d’aluminium anodisé et peut être adapté à volonté à l’utilisation respective.

Bossages de vissage dans le couvercle (par pour ELP 620) qui sont harmonisés avec la hauteur des boutons à faible course pour le montage de cartes C.I. parallèlement à la surface frontale.

Les profilés de boîtiers sont équipés de rainures pour insérer les cartes C.I. ou les plaques de montage.

Des composants comme les interfaces USB, connecteurs D-Sub, etc. peuvent être montés sur les faces latérales lisses.

Les longueurs flexibles et les variantes de profilés fermés (ELP), divisés horizontalement (ELPH) ou ouverts sur un côté (ELPU) permettent d‘obtenir le boîtier adéquat pour chaque application.

Avec le joint EL…DI, le type de protection de la variante de profilé ELPH peut être maintenant renforcé de IP40 à IP54. Pour la variante ELPH, le montage en usine d’un joint torique supplémentaire est nécessaire.

Comme finition de profilé, des couvercles en plastique sont disponibles en deux coloris standards (gris clair et noir).

Les couvercles disposent au choix de fixations équipées pour le montage mural.

Partie supérieure et inférieure en retrait des profilés pour le montage de claviers membranes jusqu'à 2 mm.

ELP…D – Simple couvercle d'extrémité

ELP…DW – Couvercle d'extrémité avec fixation murale intégrée

Tous les couvercles d'extrémité sont équipés d'une surface en retrait de 1,5 mm pour la mise en place de claviers membranes.

Propriétés

Profilé, alu anodisé coloris nature ;
couvercle en plastique noir, analogue RAL 9005
gris moyen, analogue RAL 7037 et coloris spéciaux sur demande

IP40 / DIN EN 60529
ELP augmentation de la protection avec joint optionnel à IP54 / DIN EN 60529
ELPH avec IP54 / DIN EN 60529 sur demande

Selon le modèle jusqu’à NEMA 3 / NEMA 250-2018

Profilés extrudés : Al Mg Si 0,5 anodisé ; couvercle en plastique ABS ; détails voir « Informations techniques »
