Interzoll Plus
L’utilisation comme boîtier de table ou commetiroir 19" est la caractéristique particulière de ces série de boîtiers.
- 3 largeurs
- 4 profondeurs
- Interzoll Plus se base sur le programme de bacs à cartes Interzoll - la palette d'accessoires Interzoll convient également pour Internorm Plus
Concept de boîtiers
Produits phares
Le boîtier de table 19“ Interzoll Plus est compatible avec les accessoires de la série de produits Interzoll.
Le thermolaquage permet aussi de réaliser des variantes de coloris.
Les parties latérales sont en profilé d’aluminium anodisé sur lequel on peut aussi enclipser les caches en plastique pour les vis du boîtier.
Des pieds ou des poignées béquilles en option rendent une utilisation comme boîtier de table possible.
Interzoll Plus dispose à l’arrière de pieds béquilles intégrés permettant de positionner en toute sécurité l’appareil verticalement pour une utilisation mobile et de protéger mécaniquement les sorties au dos d l’appareil.
Extensions possibles avec des profilés supplémentaires pour la technique de platines BUS (.Pi), pour connecteurs vissables directement (.12) et avec des blocs enfichables.
Tous les profilés pour la technique BUS ou de connecteurs peuvent être respectivement décalés de 10 mm en profondeur.
Propriétés
Coloris
Gris clair, analogue à RAL 7035, alu anodisé coloris nature, Coloris spéciaux sur demande.
Type de protection
IP40 / DIN EN 60529 ; avec aération (ADG...-L) IP20 / DIN EN 60529
NEMA 1 / NEMA 250-2018
NEMA 1 / NEMA 250-2018
Matériau du boîtier
Profilés : Al Mg Si 0,5, anodisé. Caches en tôle : tôle d’acier. Caches et cache-vis en plastique : ABS-M/MIA/PVC UL 94 V1
Téléchargements
Instructions de montage
- IZK-M Kassette 3HE Cassette 3U 86111201.pdf (2.4 MB)
- IZK-M Kassette 6HE Cassette 6U 86111202.pdf (2.3 MB)
- Interzoll-Plus IZP Gehaeusemontage Enclosure Assembly 28999901.pdf (260.7 KB)
- Interzoll-Plus IZP Handgriff Handle 64950230.pdf (85.9 KB)
- TF-M-EMV-K Teilfrontplatte Klappbar Frontpanel Collapsible 86999918.pdf (103.5 KB)
Brochure sur les produits
- 19 Inch Standard Overview EN.pdf (4.6 MB)

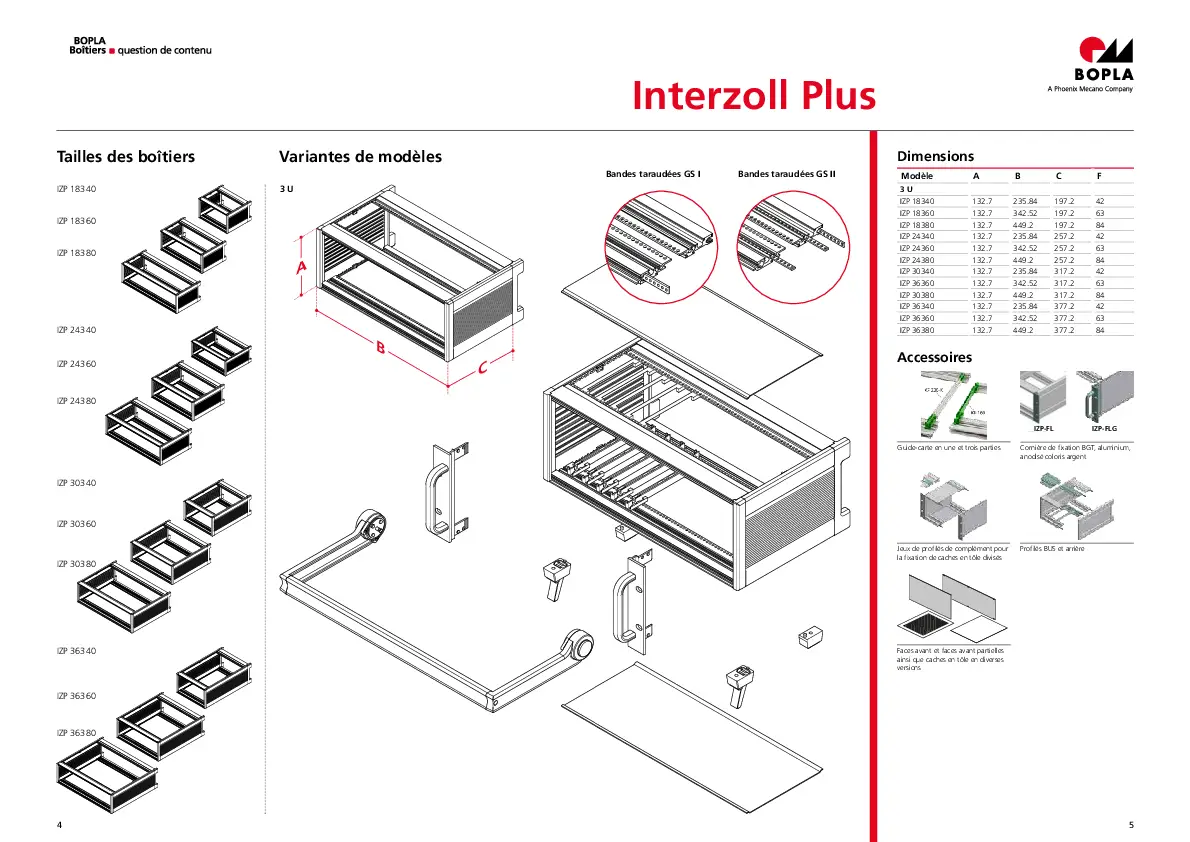

- interzoll-plus fr.pdf (2.1 MB)
Exemples d'utilisation
Mots-clés:
Boîtiers 19 pouces / Boîtiers 19"
Boîtiers non équipés
Boîtiers en métal
Boîtiers jusqu'à IP 40
