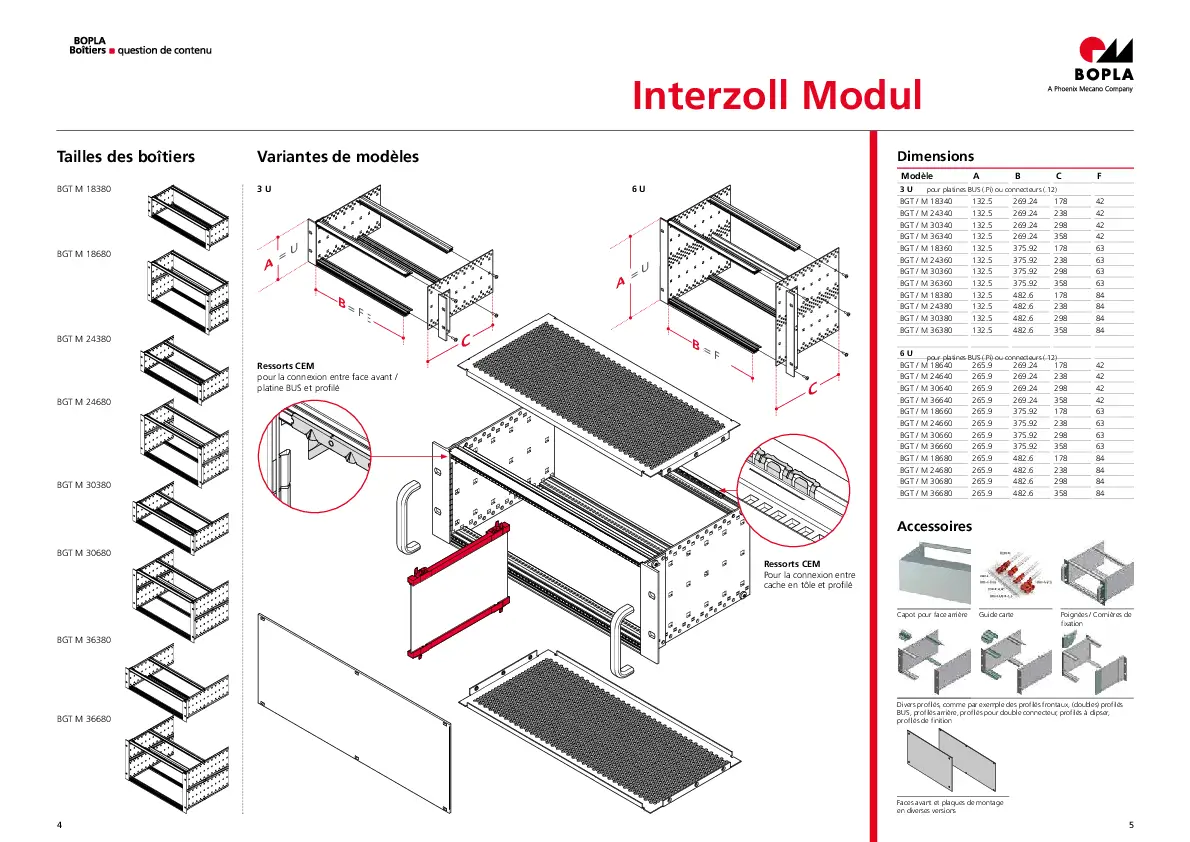

Interzoll Modul

La gamme très complète de bacs à carte 19“ pour les applications complexes et les applications à blindages CEM.

Vaste programme standard
Bacs à cartes standards pour cartes format Europe et cartes format Europe double
Type de protection CEM pouvant être ajouté à tout moment
Versions testées par la norme ferroviaire allemande pour utilisation dans les bus et véhicules ferroviaires
Bacs à cartes spéciaux réalisables rapidement et en toute flexibilité
Faces avant partielles/enfichables
Cassette modulaire
Large gamme d’accessoires

Concept de boîtiers

Produits phares

Les bacs à cartes de la série Interzoll Modul permettent une protection CEM constante. Tous les composants de boîtiers peuvent être reliés entre eux de manière conductrice au moyen d’accessoires spécialement adaptés pour le blindage CEM.

Un ressort en acier inoxydable assure le contact sûr du profilé avec le cache en tôle.

Interzoll Modul offre pour n’importe quel cas d’utilisation le guide carte adapté – sur demande aussi avec codage mécanique. Le déverrouillage s’effectue par une contre-pression latérale.

Variantes pour la technique des platines BUS (.Pi), pour les connecteurs vissables directement (.12) selon la norme DIN EN 60603-2, pour les blocs enfichables selon la norme IEC 60297-3-101.

Les bacs à cartes et les accessoires portant la désignation BN sont certifiés pour une utilisation dans les bus et les matériels roulants.

Pour résister aux sollicitations mécaniques extrêmes, les angles de fixation sont rivetés sur la face latérale. Toutes les faces latérales sont passivées et ont ainsi une fonction conductrice.

Les cassettes modulaires Interzoll Modul répondent aux normes IEC 60297-3-101/IEEE 1101.1.

Une languette de raccordement fixée à la face latérale assure le contact à une face avant montée en retrait ou à un bloc enfichable.

Lors du vissage, les profilés sont pressés automatiquement sur les bossages saillants de façon à être sécurisés contre tout pivotement et positionnés très exactement.
