Guide-cartes

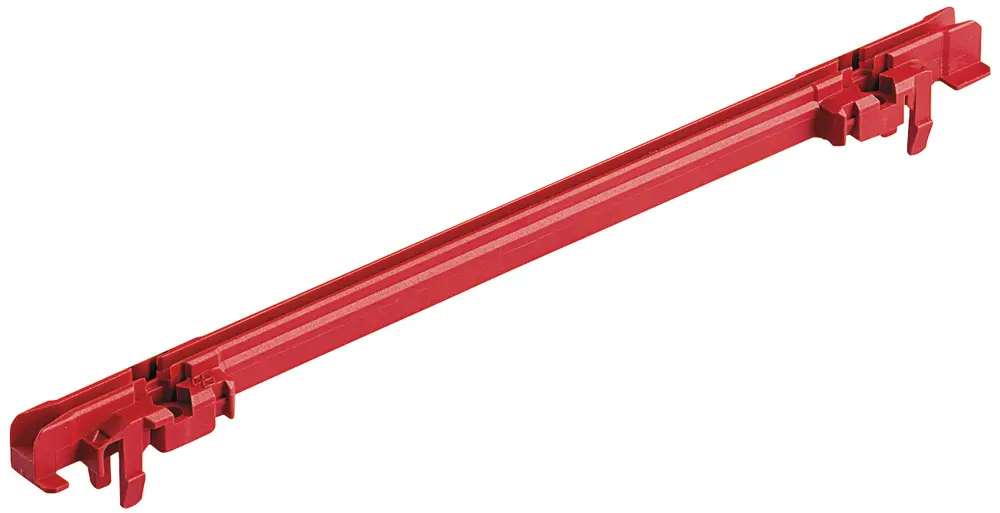

Guide cartes standard, en une partie plastique UL 94 V0 rouge

Modèle	N° de cde	Coloris de l’article	Profondeur de la carte	Remarque
KF/M 80	86021008	-	80	Larg. rainure 2 mm
KF/M 160	86216010	-	160	Larg. rainure 2 mm
KF/M 220	86222010	-	220	Larg. rainure 2 mm
KF/M 160-2,5	86216020	Artikelreihe_print	160	Larg. rainure 2,5 mm
KF/M 220-2,5	86222020	Artikelreihe_print	220	Larg. rainure 2,5 mm

Remarques:
Guide carte de 80 mm de long. pour système modulaire 19" avec Rear I/O selon DIN IEC 60297-3-101/IEEE 1101.11. Vis de fixation (uniquement BN) BFS/M 0200 §§86000020§§ en accessoires.

Fourniture:
1 guide carte

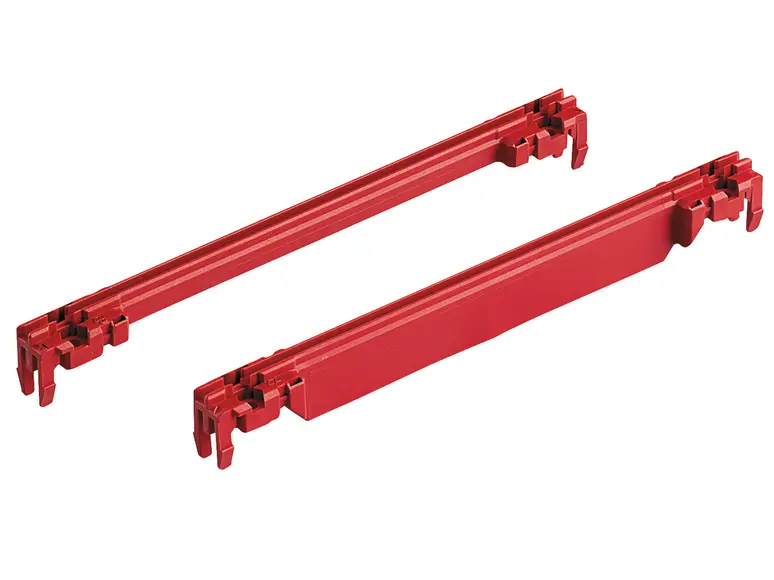

Guide cartes pour bloc de codage, en une partie, plastique UL 94 V0 rouge

Modèle	N° de cde	Coloris de l’article	Profondeur de la carte	Remarque
KF/M 160-COB	86021016	-	160	Larg. rainure 2 mm
KF/M 220-COB	86021022	-	220	Larg. rainure 2 mm
KF/M 160-COB-V	86022016	Artikelreihe_print	160	Larg. rainure 2 mm
KF/M 220-COB-V	86022022	Artikelreihe_print	220	Larg. rainure 2 mm
KF/M 280-COB-V	86022028	Artikelreihe_print	280	Larg. rainure 2 mm

Remarques:
Bloc de codage et clés de détrompage sur demande. Variante V pour blocs enfichables lourds. Vis de fixation (seulement BN) BFS/M 0200 §§86000020§§ en accessoires.

Fourniture:
1 guide carte

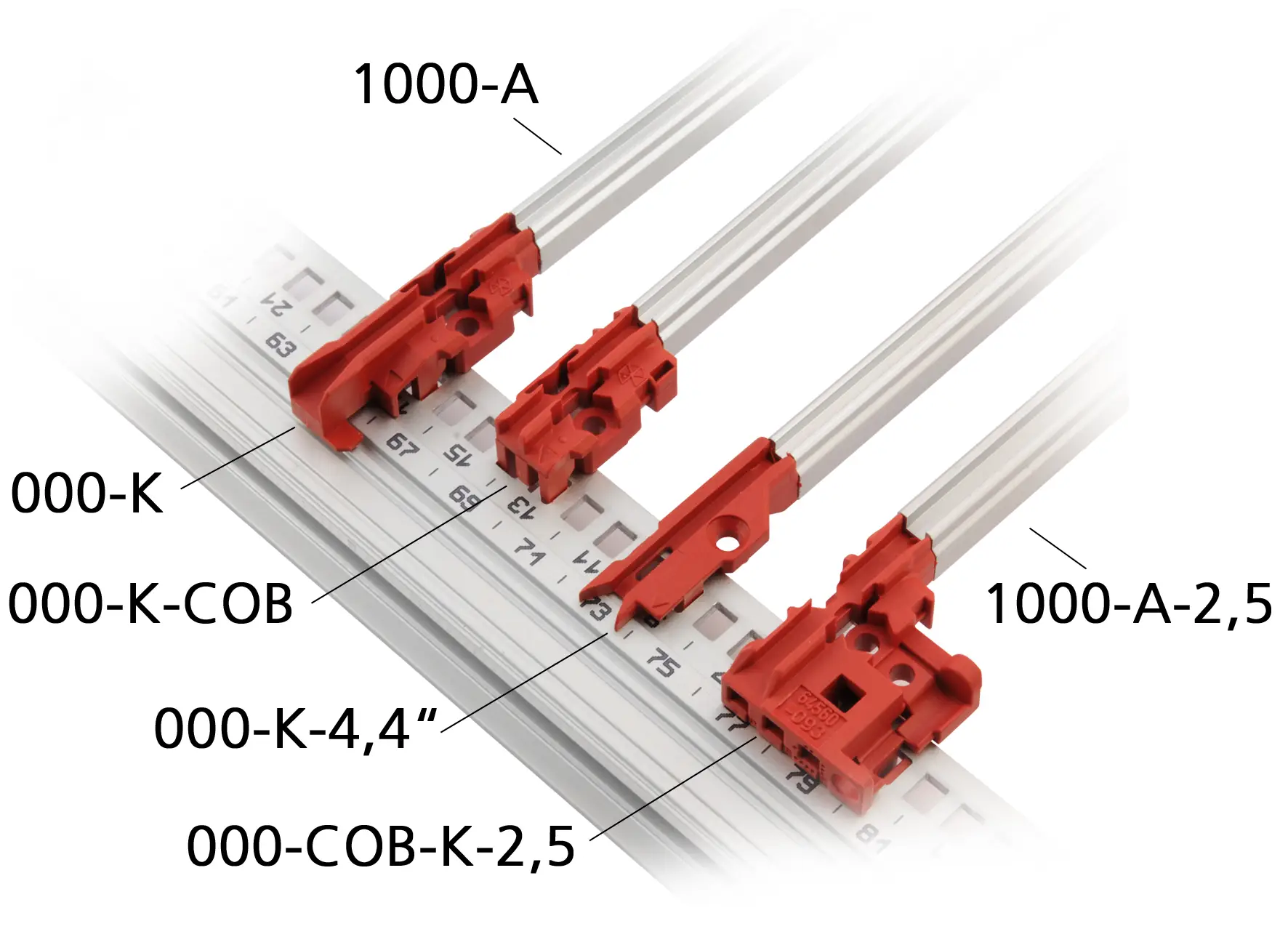

Pièces individuelles pour glissière universelle, plastique UL 94 V0 rouge, profilés guide cartes en alu anodisé coloris nature

Modèle	N° de cde	Coloris de l’article	Remarque
KF/M 000-K	86020000	-	Embouts standards, larg. rainure 2 mm
KF/M 000-K-COB	86020100	-	Embouts pour bloc de codage/butée de carte, larg. rainure 2 mm
KF/M 000-K-4,4''	86020200	Artikelreihe_print	Embouts pour hauteur de carte 4,4" ; largeur de rainure 2 mm
KF/M 000-COB-K-2,5	86020300	Artikelreihe_print	Embouts avec bloc de codage, largeur de rainure 2,5 mm
KF/M 1000	86200020	-	Profilé guide carte (1000 mm), largeur de rainure 2 mm
KF/M 1000-A-2,5	86200030	Artikelreihe_print	Profilé guide carte (1000 mm), largeur de rainure 2,5 mm

Remarques:
Les embouts ...4,4" sont destinés aux cartes C.I. 4,4" (111,7 mm). La mise à la terre de carte n’est pas utilisable sur ce type. Vis de fixation montables seulement avec des profilés BN. Pour le guide carte …4.4", veuillez utiliser le BFS/M 2400 §§86000240§§; pour tous les autres types de BFS/M 0200 §§86000200§§. Longueurs spéciales de profilés sur demande.

Fourniture:
Profilé : 1 pièce ; embouts : 10 paires (droite/gauche)

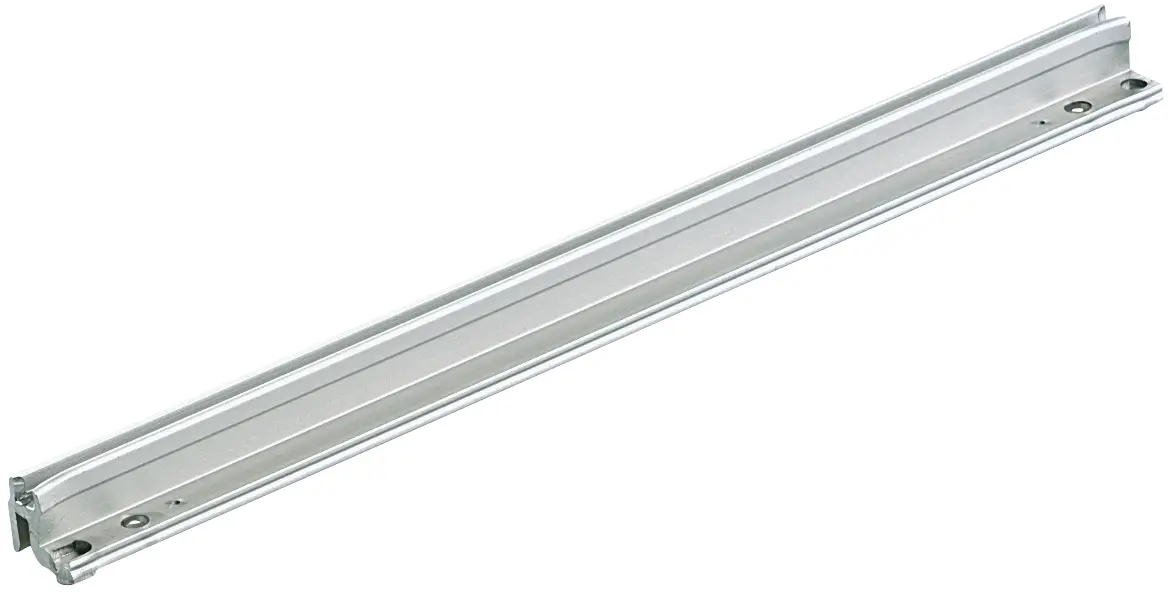

Guide cartes en une partie pour cartes C.I. et blocs enfichables lourds, alu anodisé coloris nature

Modèle	N° de cde	Coloris de l’article	Profondeur de la carte	Remarque
KF/M 160-V-A	86416010	Artikelreihe_print	160	Larg. rainure 2 mm
KF/M 220-V-A	86422010	Artikelreihe_print	220	Larg. rainure 2 mm
KF/M 280-V-A	86428010	Artikelreihe_print	280	Larg. rainure 2 mm

Remarques:
Vis de fixation montables seulement avec des profilés BN. Veuillez utiliser le BFS/M 2500 §§86000250§§ (voir Accessoires).

Fourniture:
1 guide carte

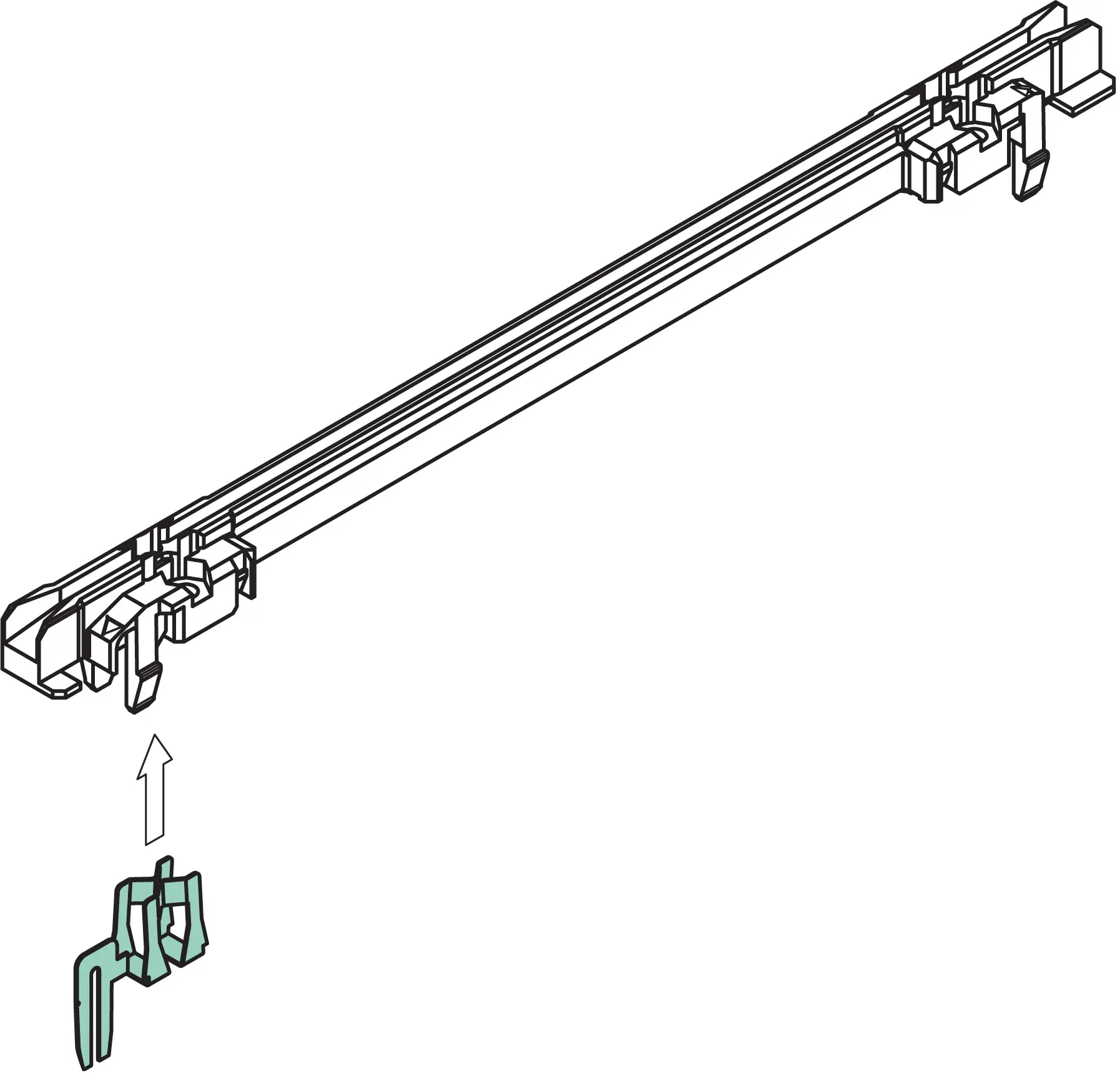

Mises à la terre de carte acier zingué, pour contact entre carte C.I. et système support

Modèle	N° de cde	Remarque
KE/M	86022100	Mise à la terre de carte pour la carte C.I.

Fourniture:
20 mises à la terre de carte

Levier de carte et butée de carte, plastique UL 94 V0 rouge, utilisable uniquement avec KF/M...COB (-V)

Modèle	N° de cde	Remarque
KH/M	86022300	Levier de carte
KS/M	86022200	Butée de carte

Remarques:
Le levier de carte est uniquement utilisable en combinaison avec la butée de carte. Est utilisable également sur la fiche 1. Distance minimum des rails de guidage 3 F.

Fourniture:
1 levier de carte/1 butée de carte
