Boîtiers à presse-étoupes

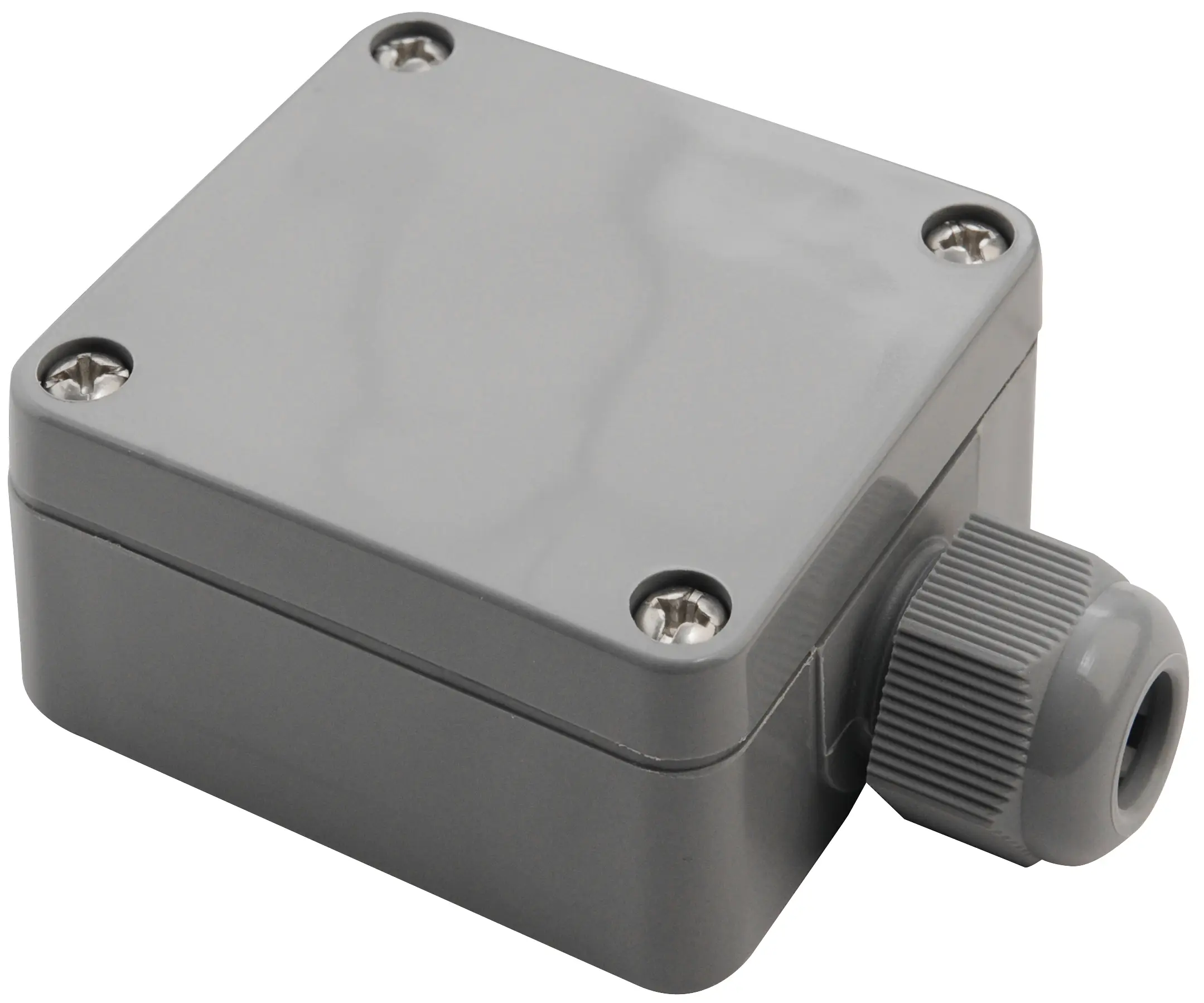

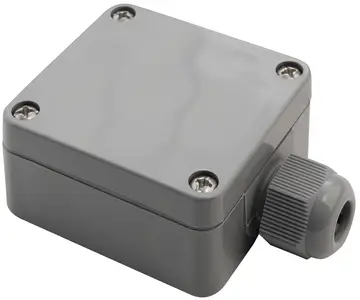

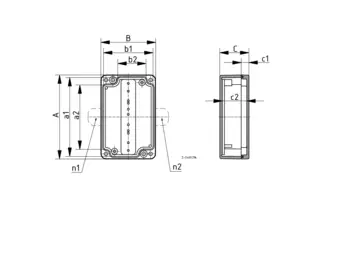

Boîtier avec 1 Pg 11 injecté

Modèle	N° de cde	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA
PK 101-111	38101100	58	64	34	51.4	34	57.4	24	9	28.5	65	3
PK 101-111 G	38101120*	58	64	34	51.4	34	57.4	24	9	28.5	65	3

Remarques:

G = version avec couvercle transparent.

The dimensions are approximate values. The exact values can be found in the respective product drawing.

Fourniture:
Parties supérieure et inférieure, vis pour couvercle en V2A, 1 presse-étoupe injecté Pg 11 et griffe de serrage, vis de pression et joint d’étanchéité fermé inclus

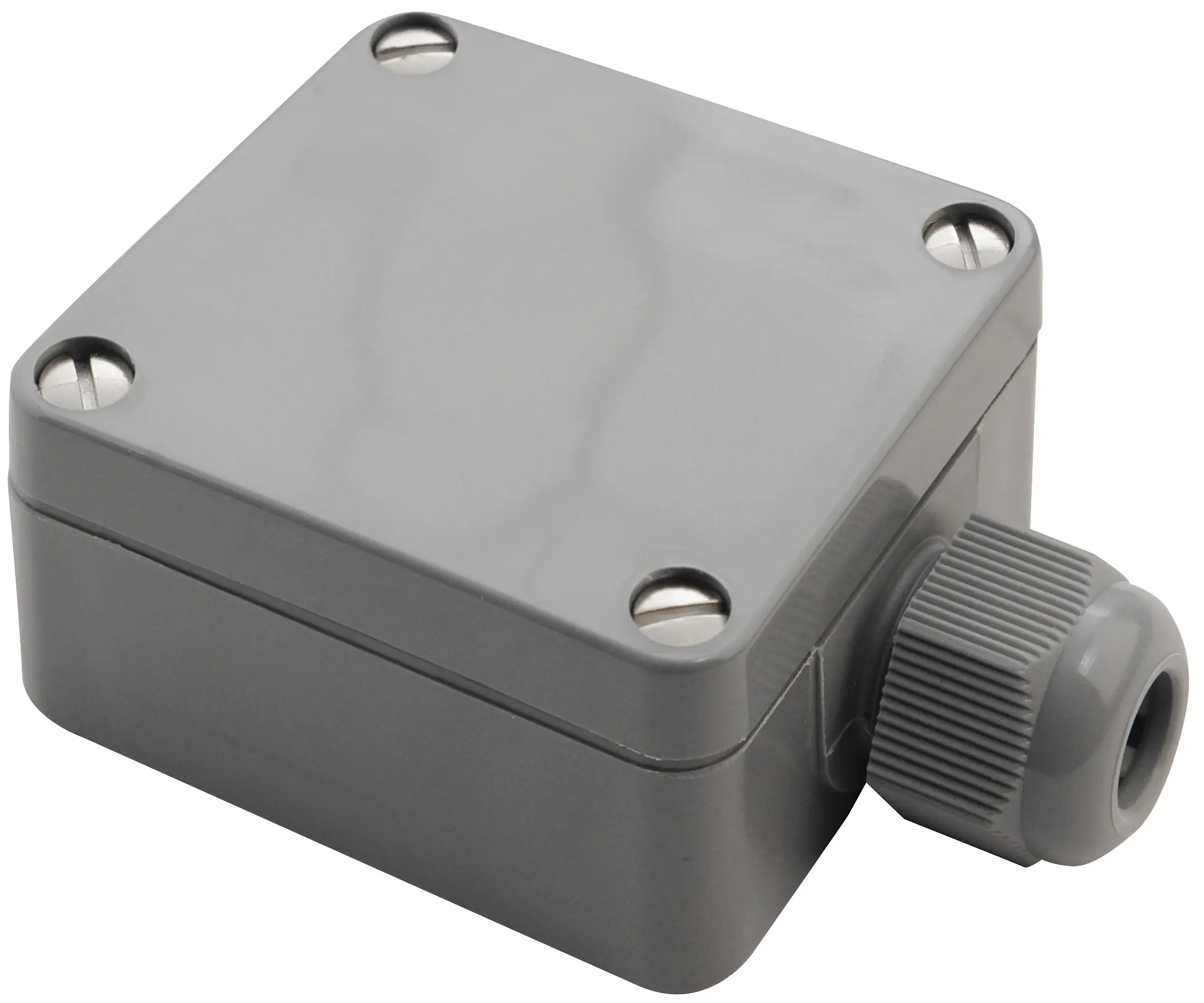

Boîtier avec fermeture rapide et 1 PG 11 injecté

Modèle	N° de cde	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA
PK 101-111 SV	38101600	58	64	34	51.4	34	57.4	24	9	28.5	65	3

Remarques:

les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.

Fourniture:
Parties supérieure et inférieure, fermeture rapide en GD-Zn Al4 Cu1 nickelé, 1 presse-étoupe injecté Pg 11 et griffe de serrage, vis de pression et joint d’étanchéité fermé inclus

Boîtier avec 2 Pg 11 injectés

Modèle	N° de cde	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA
PK 101-211	38101200	58	64	34	51.4	34	57.4	24	9	28.5	65	3
PK 101-211 G	38101220*	58	64	34	51.4	34	57.4	24	9	28.5	65	3
PK 102-211	38102200	98	64	34	91.4	74	57.4	24	9	28.5	65	3
PK 102-211 G	38102220*	98	64	34	91.4	74	57.4	24	9	28.5	65	3

Remarques:

G = couvercle transparent

Tenir compte de l’emplacement des presse-étoupes (voir photos au début du chapitre).

les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.

Fourniture:
Parties supérieure et inférieure, vis pour couvercle en V2A, 2 presse-étoupes injectés Pg 11 et griffe de serrage, vis de pression et joint d’étanchéité fermé inclus

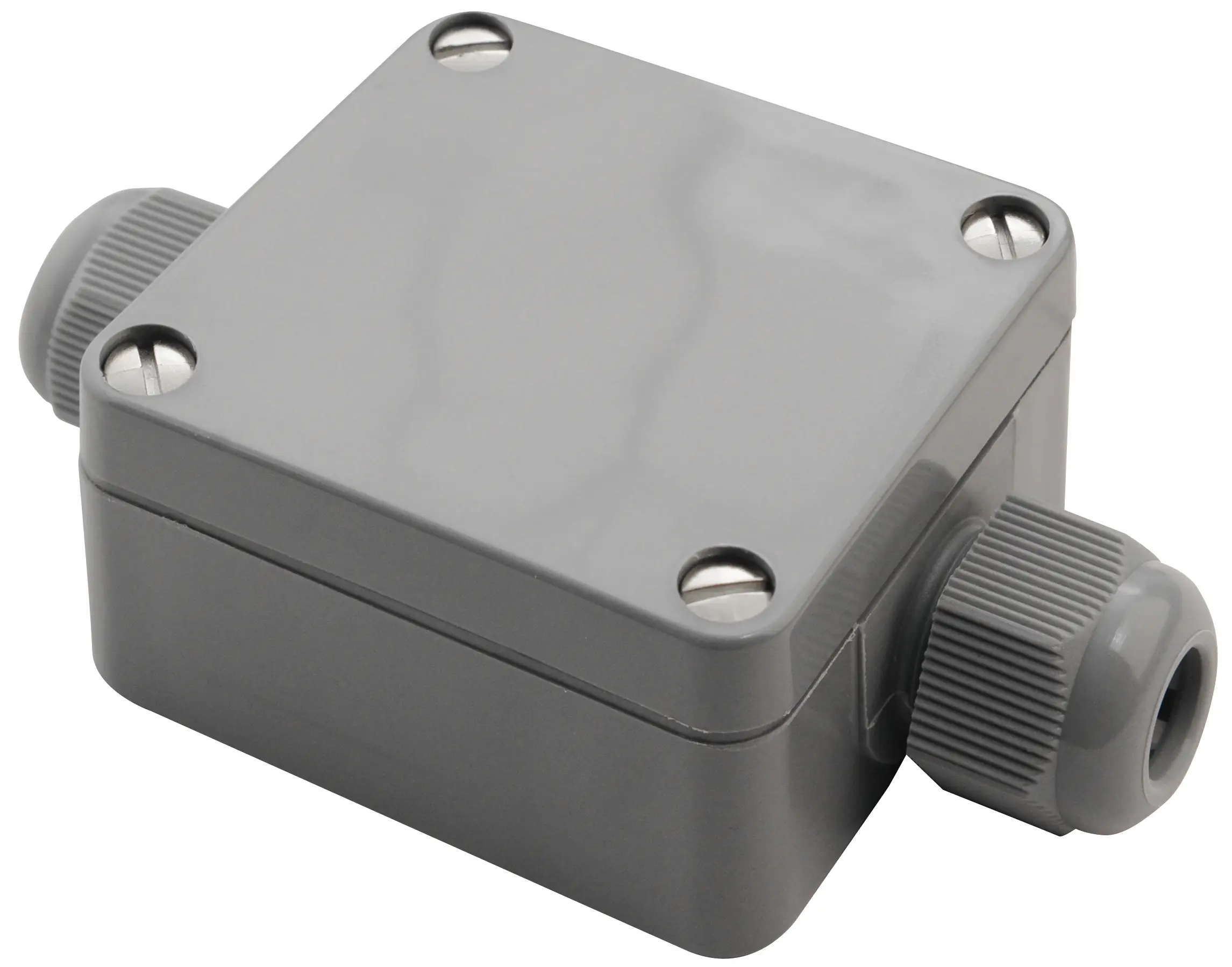

Boîtier avec fermeture rapide et 2 PG 11 injectés

Modèle	N° de cde	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA
PK 101-211 SV	38101700	58	64	34	51.4	34	57.4	24	9	28.5	65	3
PK 102-211 SV	38102700	98	64	34	91.4	74	57.4	24	9	28.5	65	3

Remarques:

Tenir compte de l’emplacement des presse-étoupes (voir photos au début du chapitre).

les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.

Fourniture:
Parties supérieure et inférieure, fermeture rapide en GD-Zn Al4 Cu1 nickelé, 2 presse-étoupes injectés Pg 11 et griffe de serrage, vis de pression et joint d’étanchéité fermé inclus

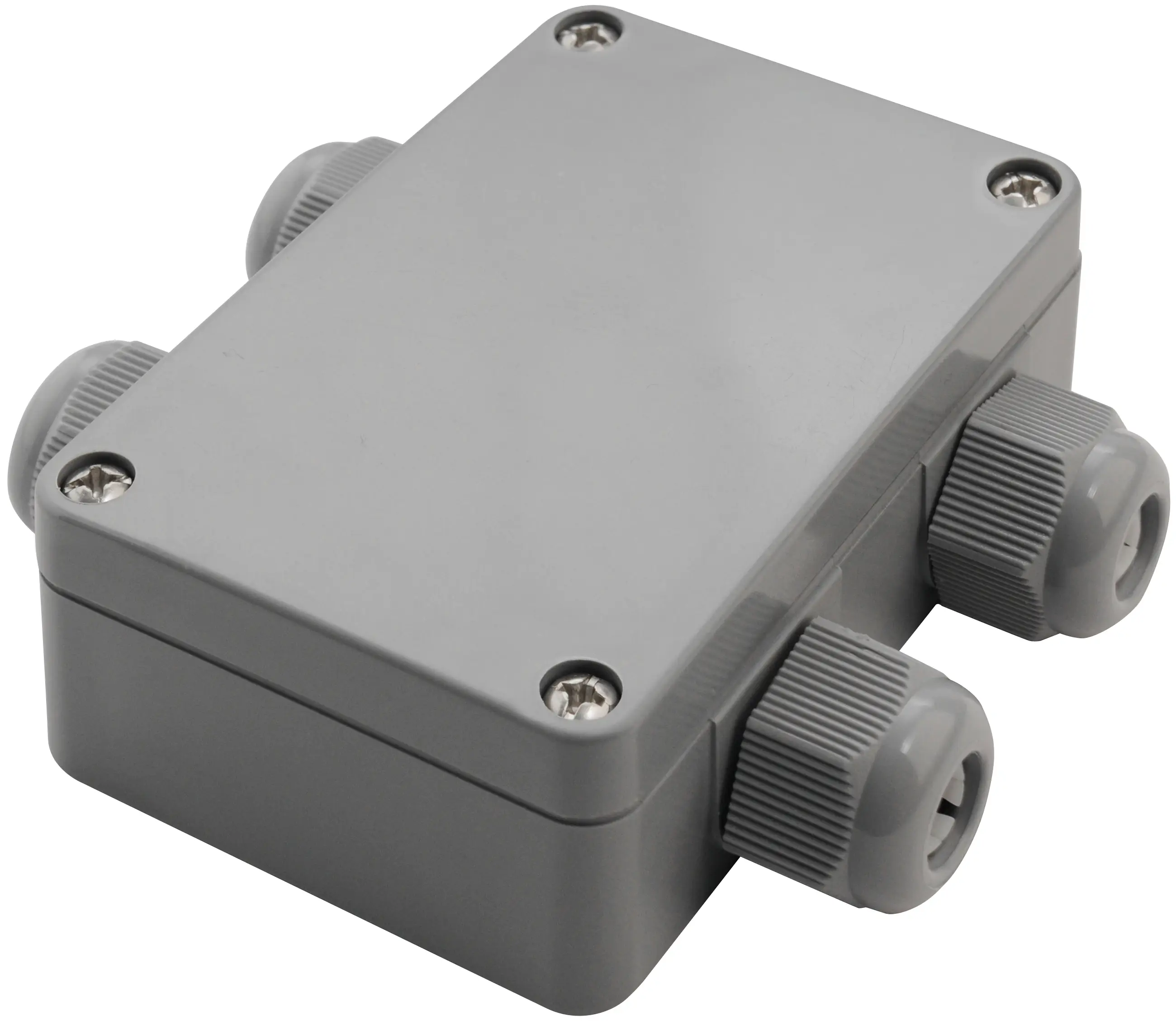

Boîtier avec 4 PG 11 injectés

Modèle	N° de cde	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA
PK 102-411	38102400	98	64	34	91.4	74	57.4	24	9	28.5	65	3
PK 102-411 G	38102420*	98	64	34	91.4	74	57.4	24	9	28.5	65	3

Remarques:

G = version avec couvercle transparent.

The dimensions are approximate values. The exact values can be found in the respective product drawing.

Fourniture:
Parties supérieure et inférieure, vis pour couvercle en V2A, 4 presse-étoupes injectés Pg 11 et griffe de serrage, vis de pression et joint d’étanchéité fermé inclus

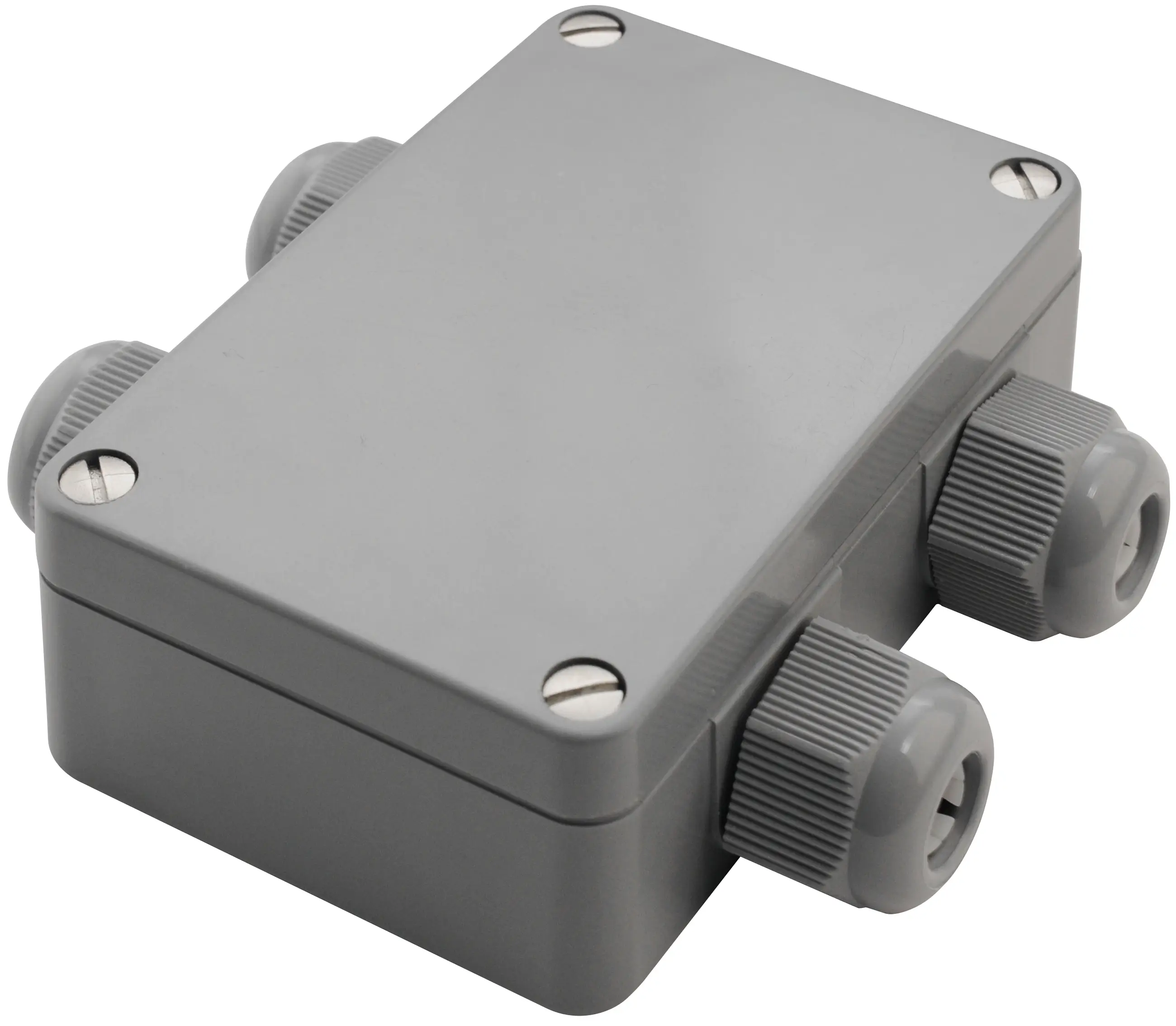

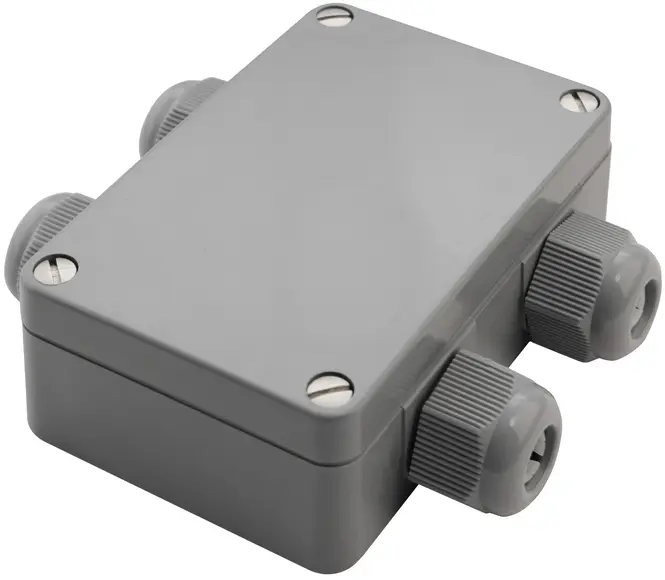

Boîtier avec fermeture rapide et 4 PG 11 injectés

Modèle	N° de cde	A	B	C	a1	a2	b1	b2	c1	c2	IP	NEMA
PK 102-411 SV	38102900	98	64	34	91.4	74	57.4	24	9	28.5	65	3

Remarques:

les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.

Fourniture:
Parties supérieure et inférieure, fermeture rapide en GD-Zn Al4 Cu1 nickelé, 4 presse-étoupes injectés Pg 11 et griffe de serrage, vis de pression et joint d’étanchéité fermé inclus
