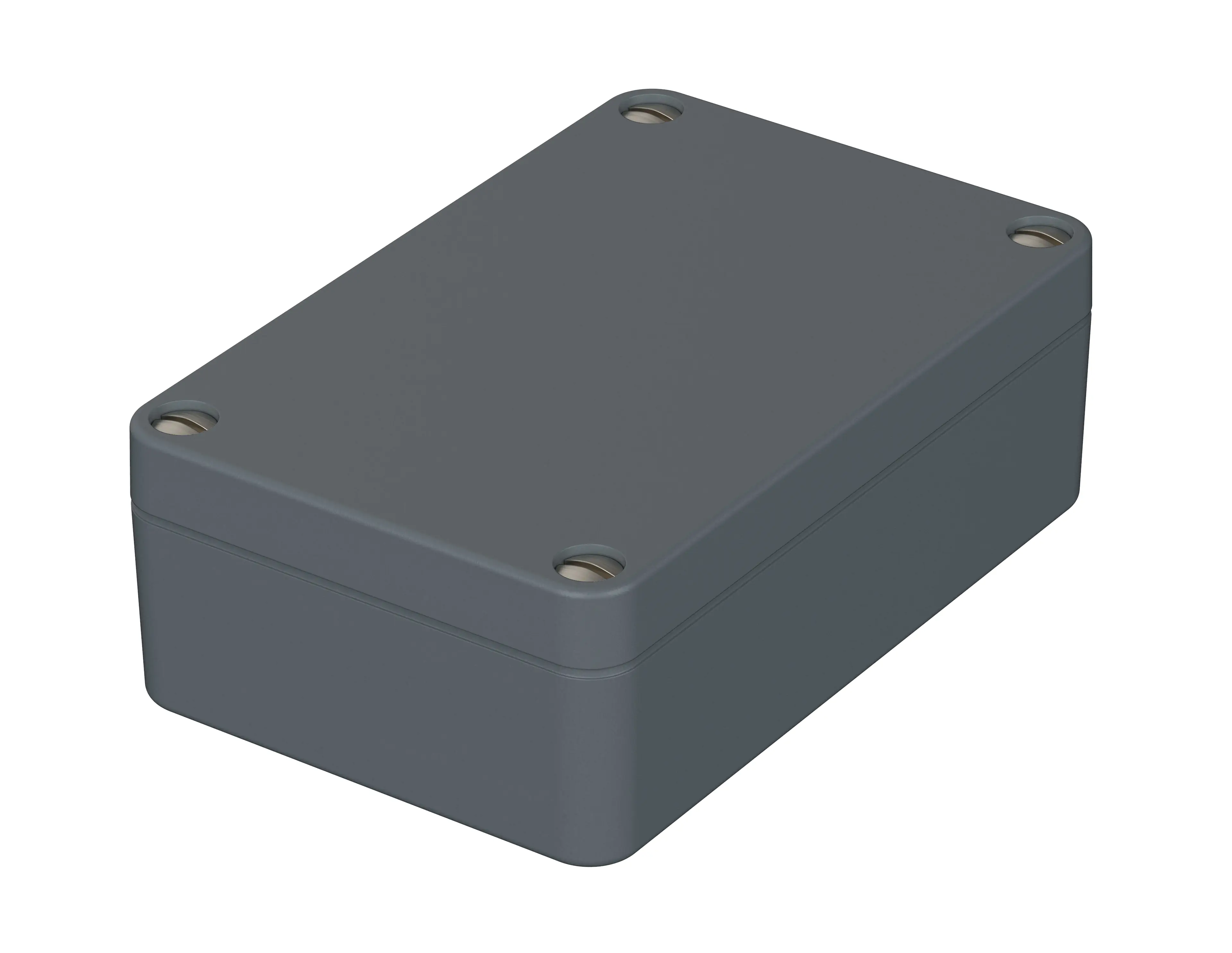

Euromas Polymas | Boîtier avec fermeture rapide
PK 101 SV
N° de cde: 38101500*
PK 101 SV
N° de cde: 38101500*
Ajouter au panier
Afficher le panierTélécharger l’aperçu avant impression
* = Disponible sur demande.
Dessin du produit
Concept de boîtiers
Propriétés
Dimensions
58 x 64 x 34 mm
Type de protection
IP
65
NEMA
3
Matériau du boîtier
PA 6-GB 30, joint CR ; détails voir « Informations techniques »
Température d'utilisation: -30/110° C
Fourniture

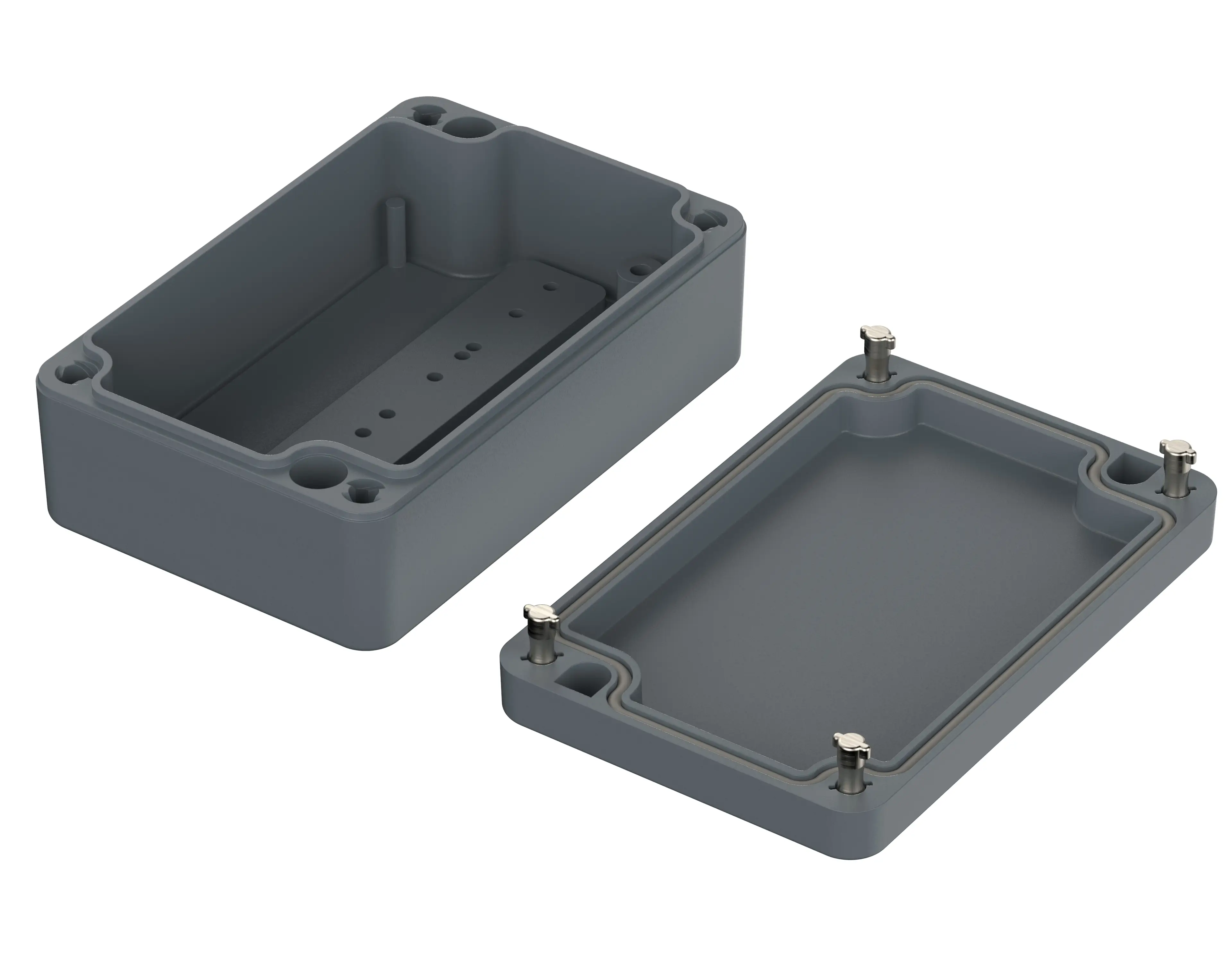

Parties supérieure et inférieure, fermeture rapide en GD-Zn Al4 Cu1 nickelé
Remarque
les dimensions sont données à titre indicatif. Pour connaître les valeurs exactes, veuillez consulter le dessin du produit correspondant.
Remarque importante !
Pour compenser la pression lors des variations de température et remédier à l'humidité qui en résulte dans le boîtier, nous recommandons l'utilisation d'un
DAE
.
Afin que vous puissiez définir le nombre exact pour votre contexte d’utilisation, nous mettons ici à votre disposition un calculateur de DAE.
Informations techniques | Téléchargements
Données 3D du produit en format STEP :
Login to download
Dessin pour l'usinage mécanique :
38101500 PK-101-SV-G.dxf
(677.4 KB)
Dessin du produit en format PDF :
38101500 PK-101-SV.pdf
(46.8 KB)
Dessin du produit en format DXF :
38101500 PK-101-SV.dxf
(628.8 KB)
PA 6 GB 30 H
(Boîtiers)
PC Lexan243R
(Transparent)
- euromas-polymas fr.pdf(589.4 KB)
