CombiCard 1000-3000/CombiSet 500 | Couvercle de face arrière

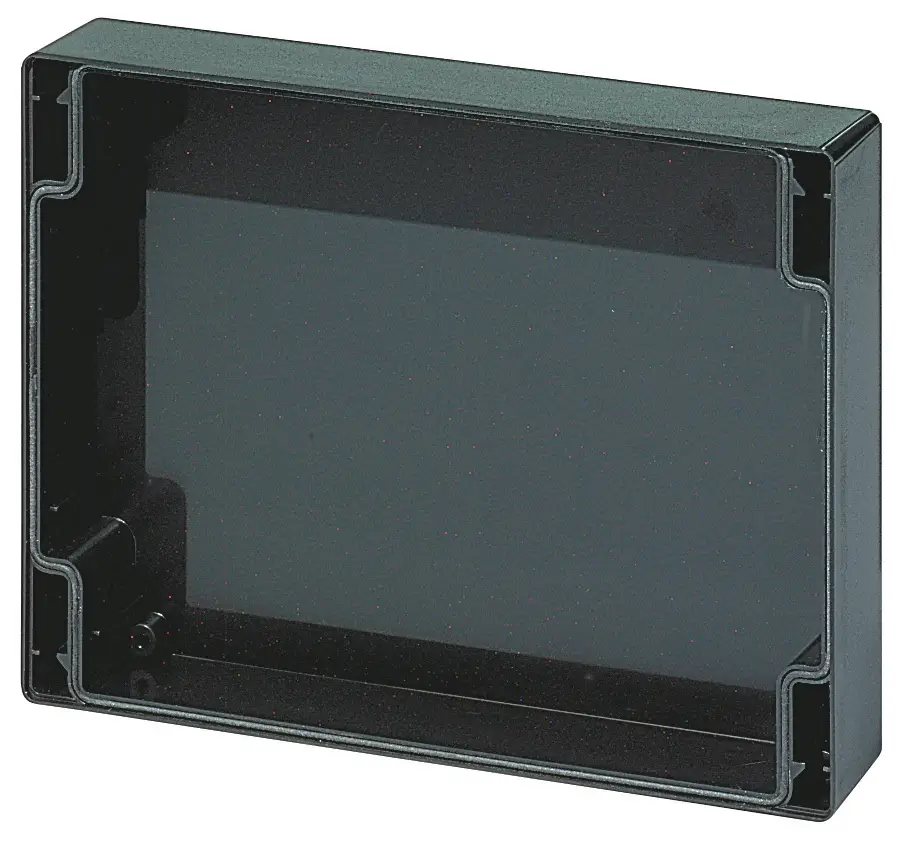

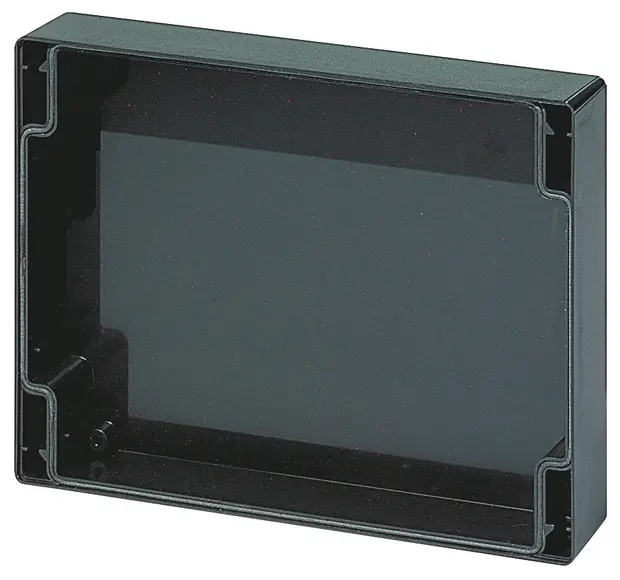

Couvercle pour face arrière, bas, IP 65

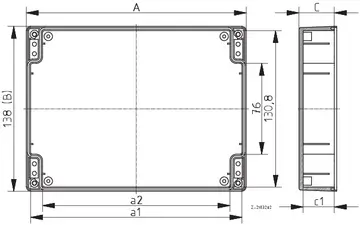

Modèle	N° de cde	A	B	C	a1	a2	c1	IP	NEMA	U	F
RD 1000	19003900	133.4	138	29.6	126.2	106.2	26.1	65	3	3	20
RD 2000	19004000	184.2	138	29.6	177	157	26.1	65	3	3	30
RD 3000	19004100	280.72	138	29.6	273.52	253.52	-	65	3	3	49

Fourniture:
Couvercle arrière avec joint, vis

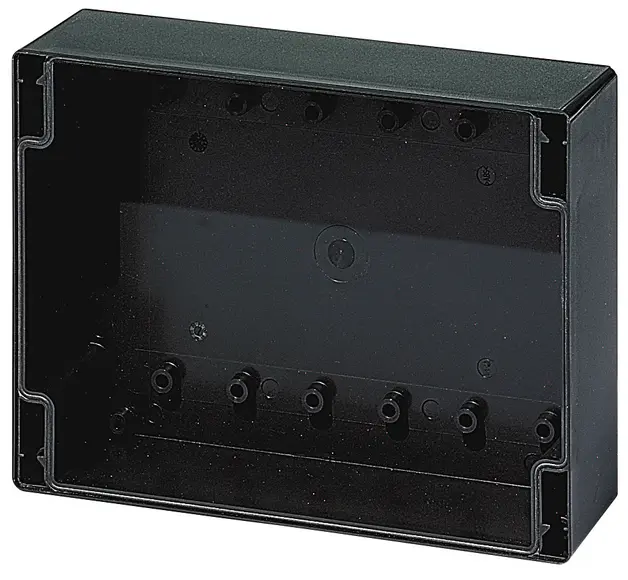

Couvercle pour face arrière, haut, IP 65

Modèle	N° de cde	A	B	C	a1	a2	c1	IP	NEMA	U	F
RD 1000 H	19004200	133.4	138	48	126.2	106.2	44.5	65	3	3	20
RD 2000 H	19004300	184.2	138	48	177	157	44.5	65	3	3	30
RD 3000 H	19004400	280.72	138	48	273.52	253.52	-	65	3	3	49

Fourniture:
Couvercle arrière avec joint, vis

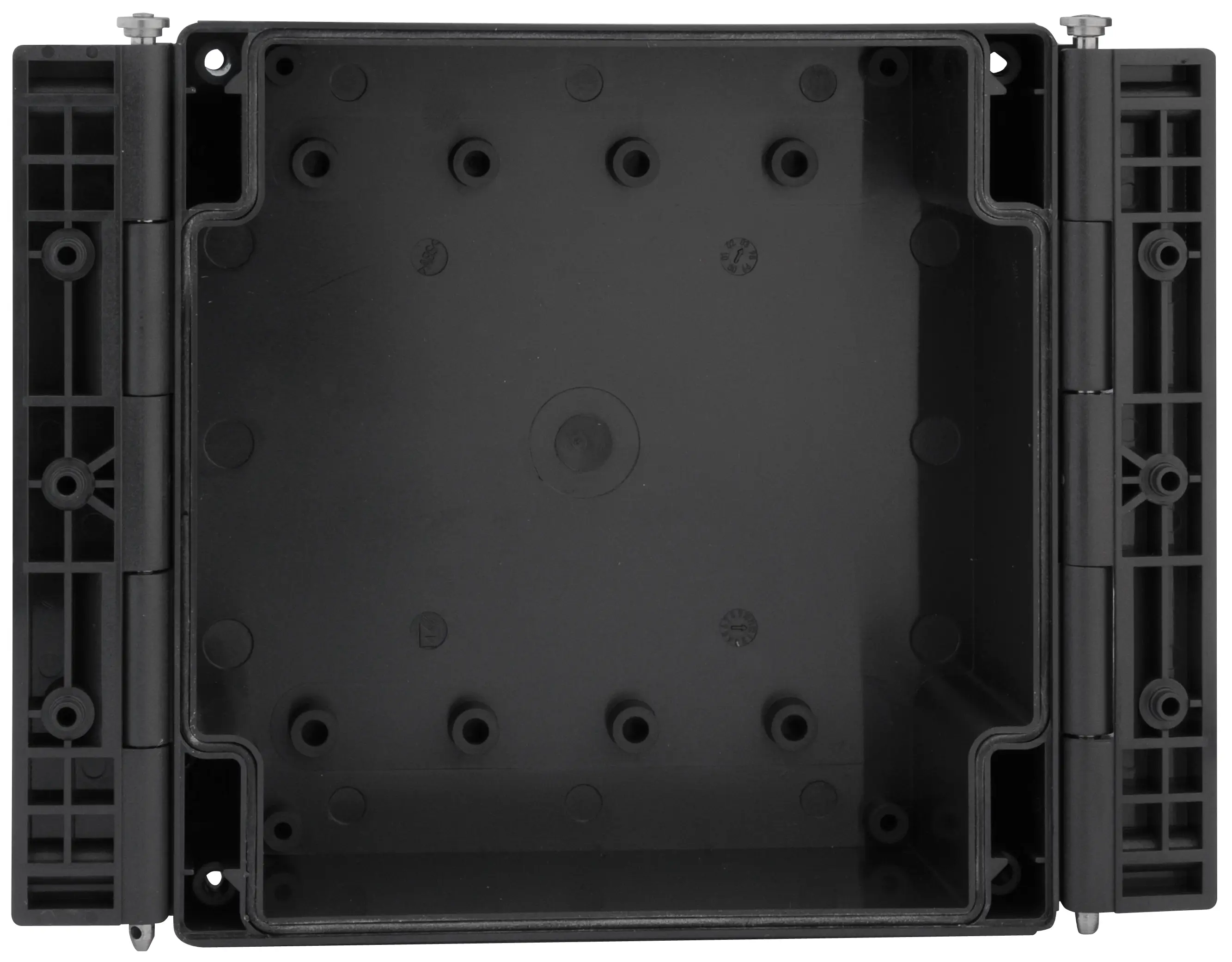

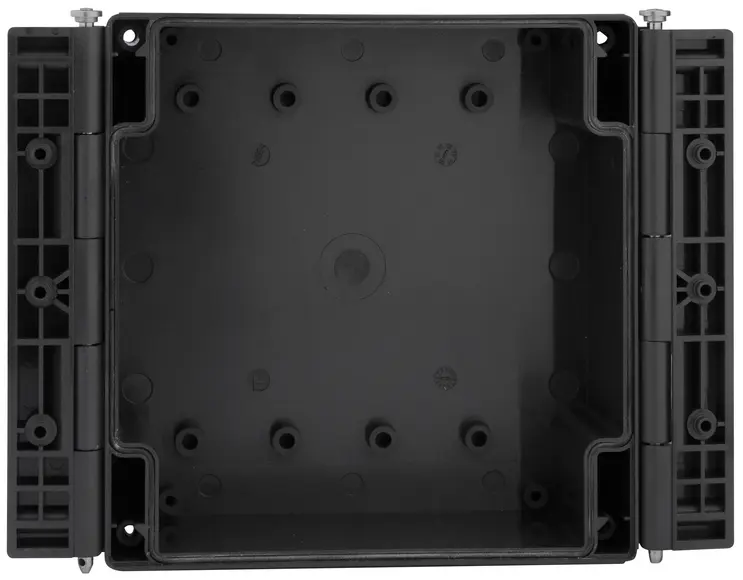

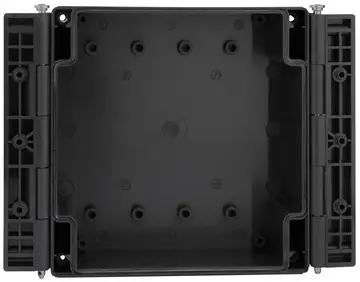

Couvercle pour face arrière, haut, avec charnières sur les deux côtés, IP 65

Modèle	N° de cde	A	B	C	a1	a2	c1	IP	NEMA	U	F
RD 1000 HSC	19004500*	133.4	138	48	126.2	106.2	44.5	65	3	3	20
RD 2000 HSC	19004600*	184.2	138	48	177	157	44.5	65	3	3	30
RD 3000 HSC	19004700*	280.72	138	48	273.52	253.52	44.5	65	3	3	49

Remarques:

Nous recommandons le montage en usine.

Fourniture:
Couvercle arrière avec joint, y compris les charnières injectées sur les deux côtés et le matériel de montage pour la fixation sur la composante de système placée en amont.

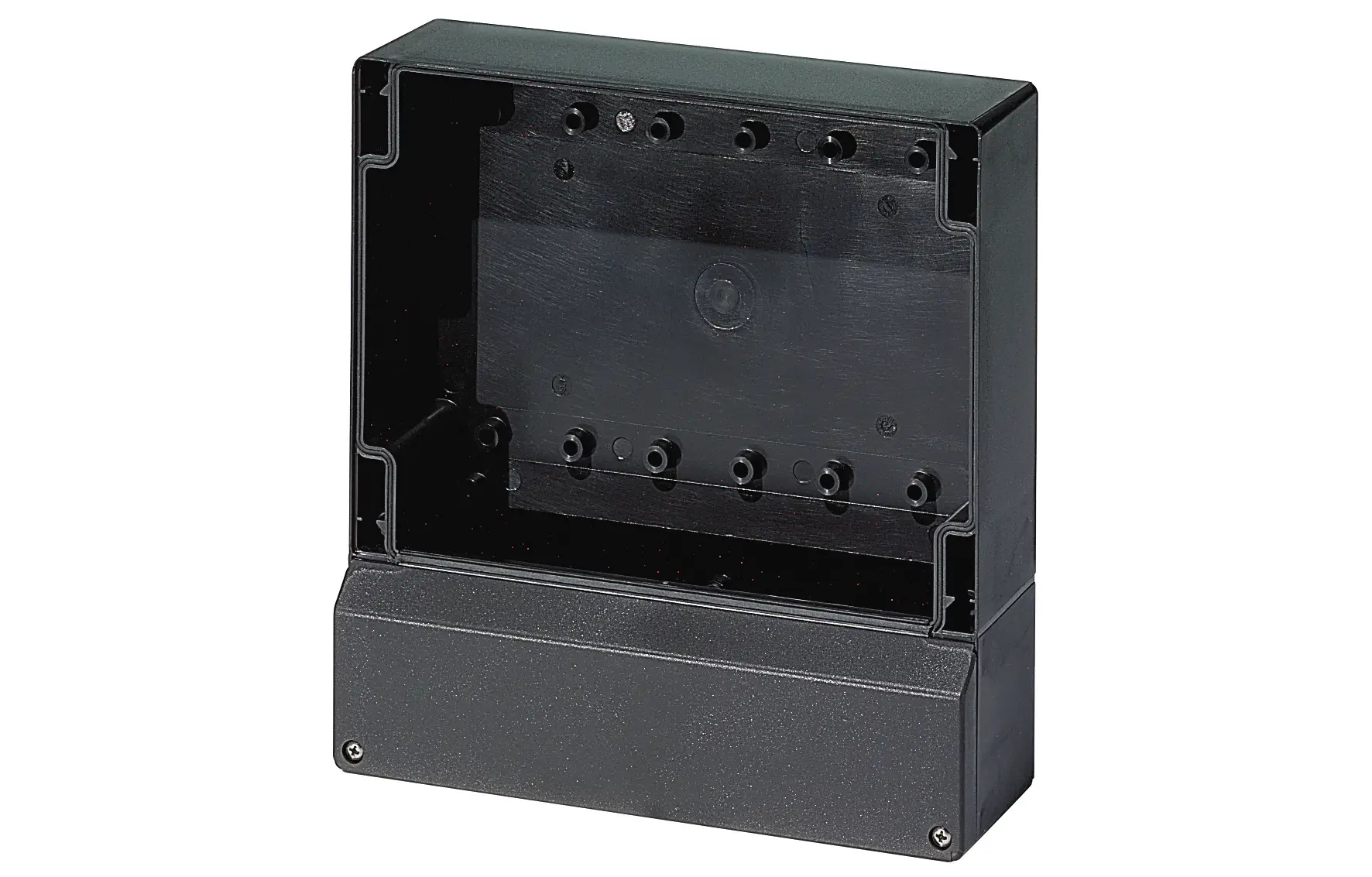

Couvercle pour face arrière avec compartiment de connexion, IP 65

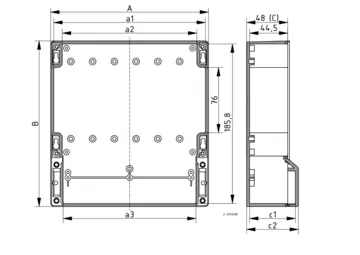

Modèle	N° de cde	A	B	C	a1	a2	a3	IP	NEMA	U	F
RD 1000 K	19004800	133.4	193	48	126.2	106.2	104.2	65	3	3	20
RD 2000 K	19004900	184.2	193	48	177	157	155	65	3	3	30
RD 3000 K	19005000	280.72	193	48	273.52	253.52	251.52	65	3	3	49

Fourniture:
Couvercle arrière, couvercle de compartiment de connexion, joints, vis

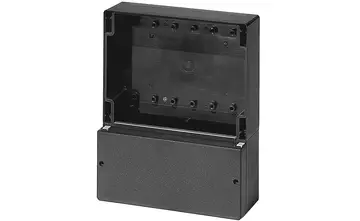

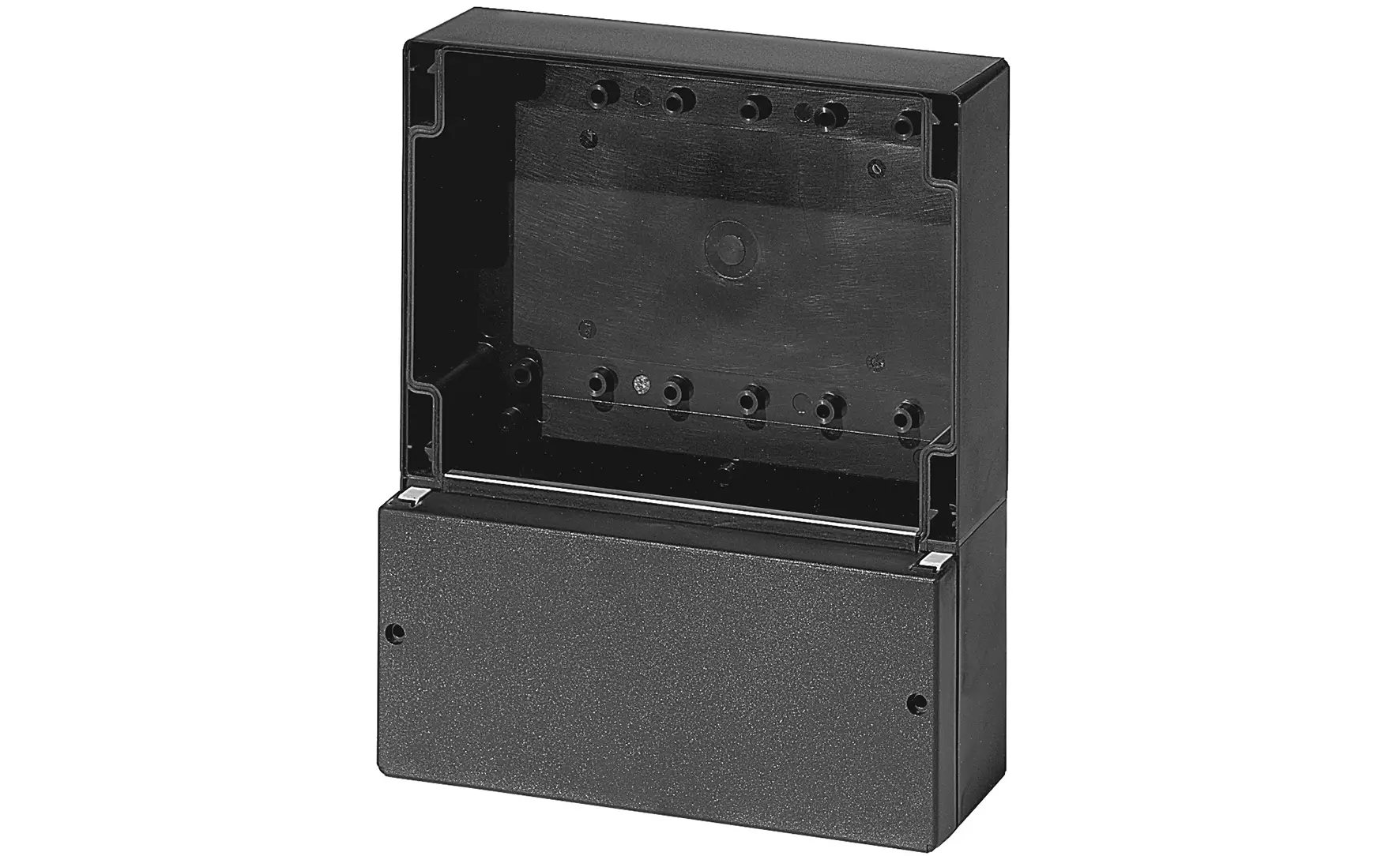

Couvercle pour face arrière avec grand compartiment de connexion, IP 65

Modèle	N° de cde	A	B	C	a1	a2	a3	IP	NEMA	U	F
RD 1000 G-K	19131100	133.4	223	48	126.2	106.2	104.2	65	3	3	20
RD 2000 G-K	19231100	184.2	223	48	177	157	155	65	3	3	30
RD 3000 G-K	19331100	280.72	223	48	273.52	253.52	251.52	65	3	3	49

Fourniture:
Couvercle arrière, couvercle de compartiment de connexion, joints, vis

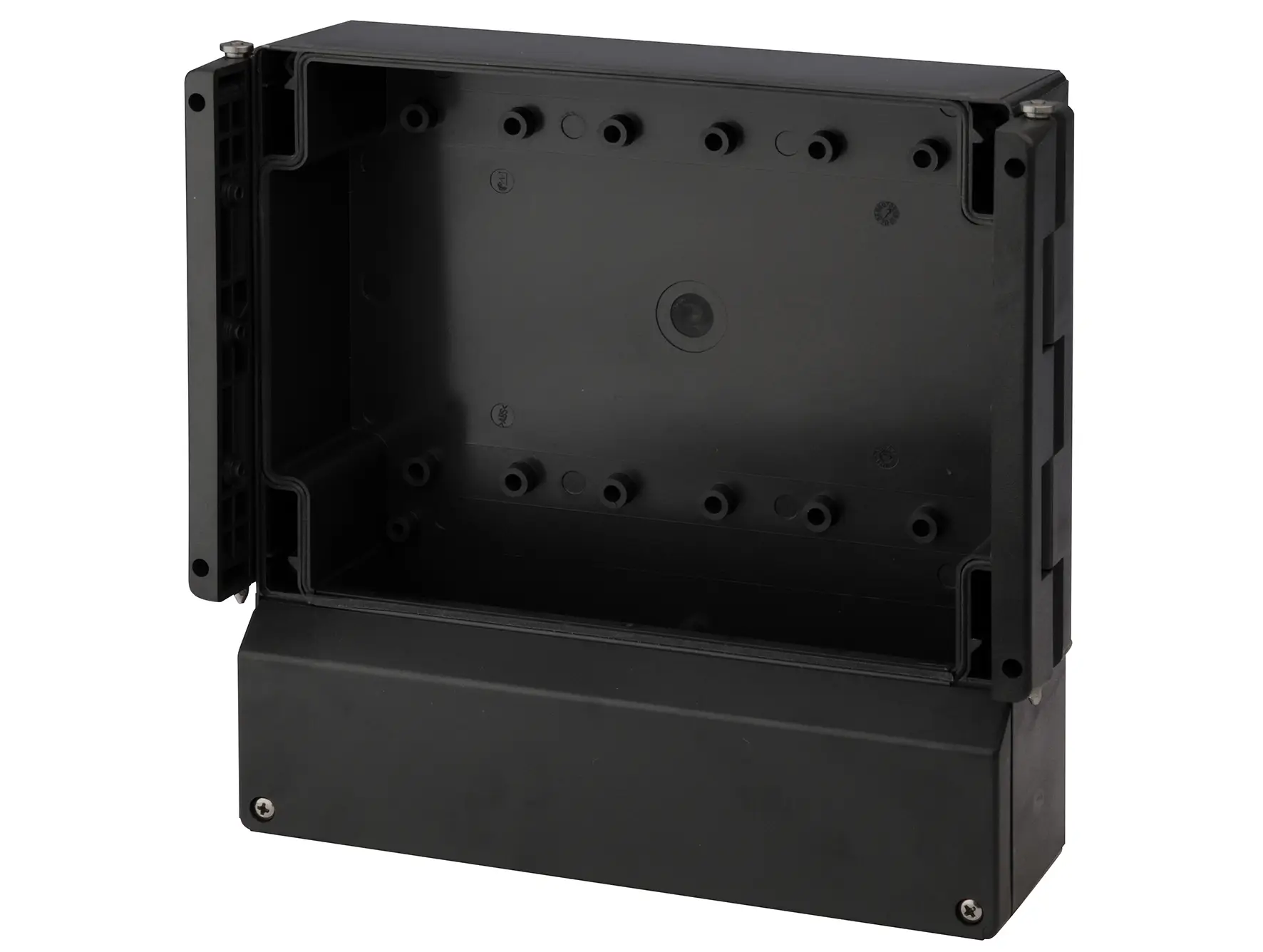

Couvercle pour face arrière avec compartiment de connexion et charnières sur les deux côtés, IP 65

Modèle	N° de cde	A	B	C	a1	a2	a3	IP	NEMA	U	F
RD 1000 KSC	19005100*	133.4	193	48	126.2	106.2	104.2	65	3	3	20
RD 2000 KSC	19005200*	184.2	193	48	177	157	155	65	3	3	30
RD 3000 KSC	19005300*	280.72	193	48	273.52	253.52	251.52	65	3	3	49

Remarques:

Nous recommandons le montage en usine.

Fourniture:
Couvercle arrière, couvercle de compartiment de connexion, joints, vis, éléments charnière et matériel de montage pour la fixation sur la composante de système placée en amont.

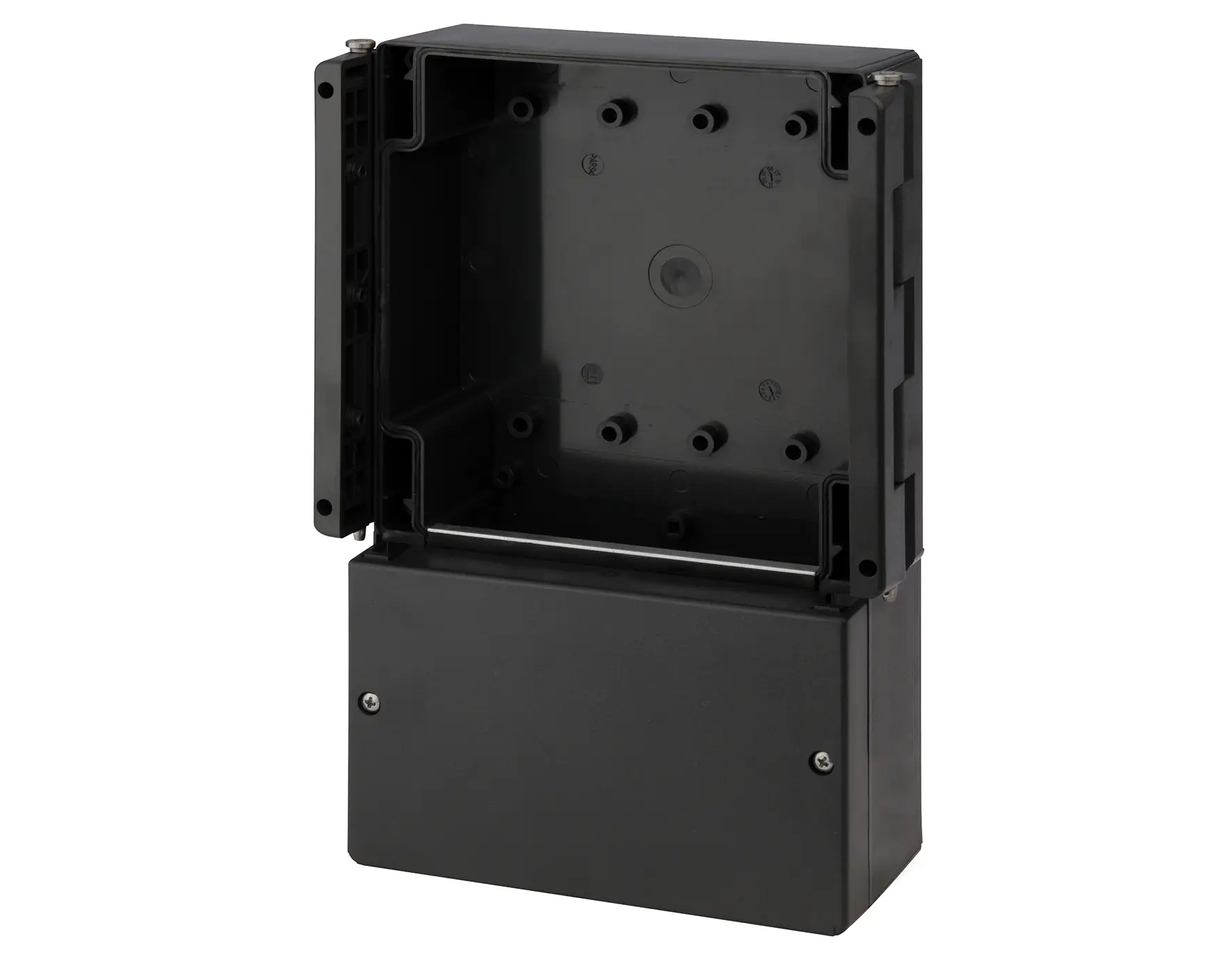

Couvercle pour face arrière avec grand compartiment de connexion et charnières sur les deux côtés, IP 65

Modèle	N° de cde	A	B	C	a1	a2	a3	IP	NEMA	U	F
RD 1000 G-KSC	19131200*	133.4	223	48	126.2	106.2	104.2	65	3	3	20
RD 2000 G-KSC	19231200*	184.2	223	48	177	157	155	65	3	3	30
RD 3000 G-KSC	19331200*	280.72	223	48	273.52	253.52	251.52	65	3	3	49

Remarques:

Nous recommandons le montage en usine.

Fourniture:
Couvercle arrière, couvercle de compartiment de connexion, joints, vis, éléments charnière et matériel de montage pour la fixation sur la composante de système placée en amont.

* = Disponible sur demande.
